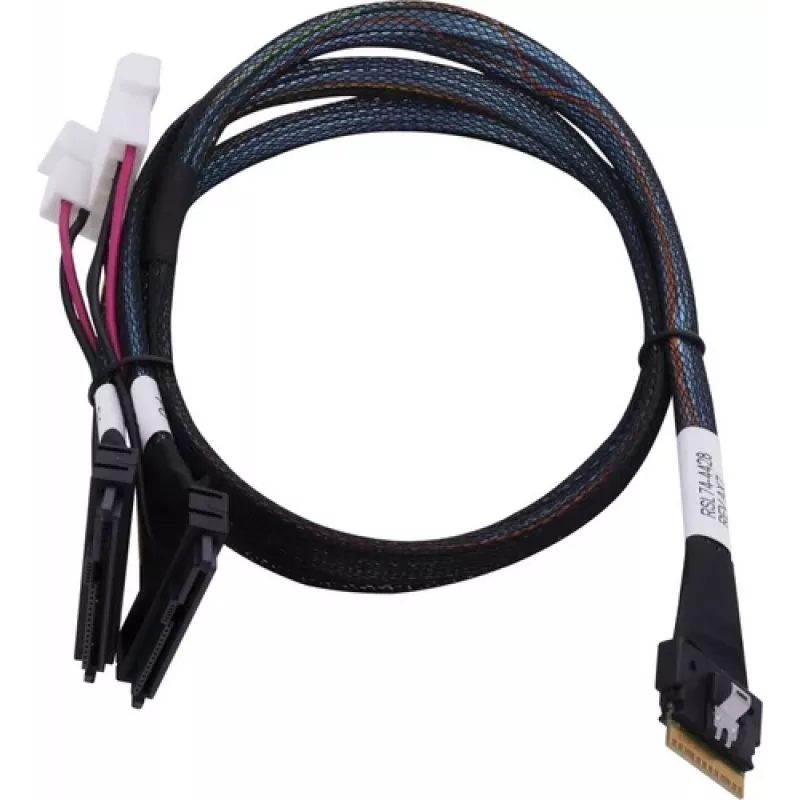

SAS-kaabel ADAPTEC Microchip Technology 2305500-R SlimSAS ×8 kuni 2×2SFF-8639 U.2, 0,8 m, must

ADAPTEC Microchip Technology 2305500-R on sisemine SlimSAS ×8 (SFF-8654) kuni kahe SFF-8639 (U.2) 2×2SFF-8639 kaabel, mis on mõeldud lühikesteks siseühendusteks serveri- ja salvestussüsteemides. 0,8 m pikkuse ja musta viimistlusega kaabel pakub otseühendusteed, mis toetab SAS-i, SATA-t ja NVMe kolmrežiimilisi seadmeid, võimaldades ühel SlimSAS ×8 hostiliidesel ühenduda kahe U.2 draivi või tagapaneeli pordiga. See on ette nähtud kasutamiseks SAS-kontrollerite, RAID-adapterite ja HBA-dega, kus on vaja kompaktset ja töökindlat sisemist ühendust.

Eelised

See SlimSAS ×8 kuni kahe U.2 kaabel pakub kompaktset, tehases lõpetatud lahendust, mis vähendab vajadust adapterplaatide või keerulise kaablikorralduse järele korpuse sees. Selle kolmrežiimiline disain tagab ühilduvuse SAS-i, SATA ja NVMe salvestusseadmetega sama ühendusstandardi kaudu, lihtsustades riistvarakonfiguratsioone. 0,8 m pikkus sobib tüüpilistele sisemistele serveripaigutustele ning sirged pistikud mõlemas otsas tagavad paigaldamise ajal prognoositava ühenduse ja joonduse.

Sobib

• SAS-kontrollerite või RAID-/HBA-adapterite ühendamiseks U.2 (SFF-8639) draivide või tagapaneelidega serverites
• Lühikesteks sisemisteks ühendusteks riiuli- ja tornserverite salvestuspesades
• Otseühendatud salvestuskonfiguratsioonideks, mis nõuavad NVMe, SATA või SAS seadmete juurdepääsu SlimSAS ×8 liidese kaudu

Peamised spetsifikatsioonid

• Kaabli tüüp: Sisemine SlimSAS ×8 (SFF-8654) kuni kahe SFF-8639 (U.2)
• Toetatud protokollid: SAS, SATA, NVMe (kolmrežiim)
• Pistiku suund: Sirge SlimSAS ×8 hostipoolel; kaks sirget SFF-8639 (U.2) seadmepoolel
• Pikkus: 0,8 m
• Värv: Must
• Rakendus: Otseühendatud sisemine serveri-/salvestusühendus

Kasutusjuhend

Lülitage süsteem välja ja järgige enne paigaldamist standardseid elektrostaatilise laengu (ESD) ettevaatusabinõusid. Paigutage kaabel korpuse sees nii, et see ei takistaks õhuvoolu ega segaks teisi komponente. Sisestage SlimSAS ×8 (SFF-8654) pistik ühilduvasse kontrolleri või adapteri pessa, seejärel ühendage kaks SFF-8639 (U.2) pistikut U.2 draivide või tagapaneeli portidega, veendudes iga pistiku kindlas ja tihedas ühenduses. Pärast ühenduste loomist kontrollige draivide tuvastamist serveri püsivaras või operatsioonisüsteemis ja taastage toide.

Soovitused

Kasutage seda kaablit ainult lühikesteks sisemisteks ühendusteks; vältige liigset painutamist ja hoidke painderaadius tootja soovitatud piirides signaali terviklikkuse säilitamiseks. Veenduge, et hostikontroller ja draivid ühilduvad kolmrežiimiliste U.2 liidestega ning et püsivara ja draiverid toetavad NVMe või SAS režiime vastavalt vajadusele.
