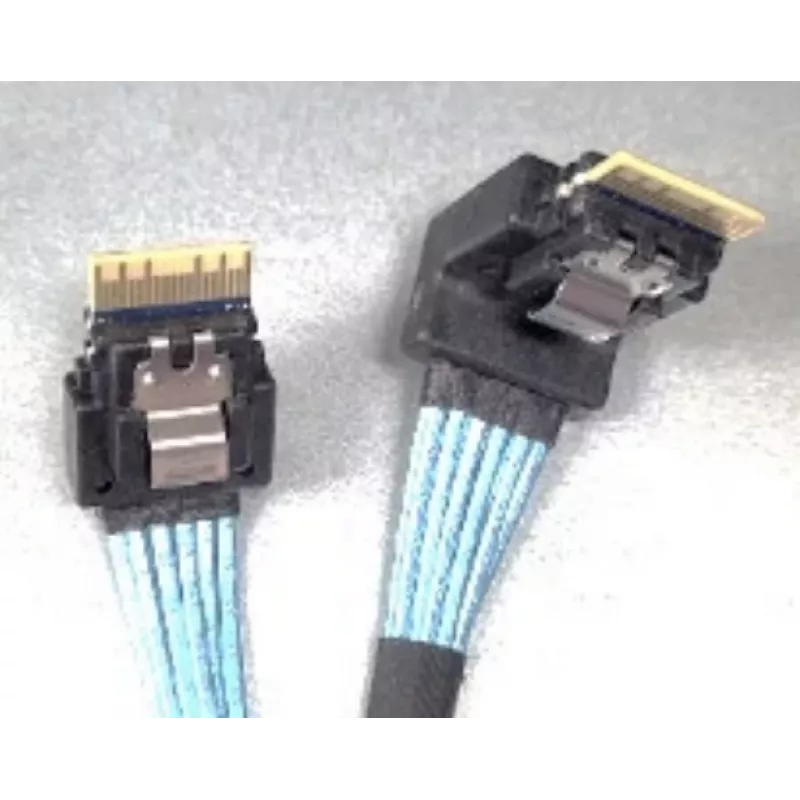

SAS-kaabel Intel CYPCBLSL216KIT SlimSAS to SlimSAS

SAS-kaabel Intel CYPCBLSL216KIT SlimSAS to SlimSAS on SlimSAS-jagajakaablite komplekt, mis on mõeldud Inteli serverisüsteemidele (ühilduv Intel Server M50CYP ja Intel Server Board M50CYP). Komplekt võimaldab PCIe NVMe-salvestuse marsruutimist esipaneeli kõvakettapesadesse 2U M50CYP2UR x16 esipaneeli kõvakettapesadega süsteemis, ühendades protsessori SlimSAS-väljundid HSBP SlimSAS SSD-sisenditega.

Eelised

Komplekt sisaldab nelja spetsiaalset erineva pikkusega SlimSAS-jagajakaablit, mis vastavad sisemise serveri marsruutimisvajadustele ja tagavad õige ühenduse serveriplaadi protsessori SlimSAS-portide ja HSBP SlimSAS SSD-sisendite vahel. SlimSAS-SlimSAS-ühenduste kasutamine säilitab PCIe NVMe-salvestuse signaaliterviklikkuse ning on mõeldud otseühilduvuseks viidatud Inteli serverimudelitega.

Sobib

• PCIe NVMe-salvestuse marsruutimiseks esipaneeli kõvakettapesadesse 2U Intel M50CYP süsteemides
• Intel Server Board M50CYP SlimSAS protsessoriportide ühendamiseks HSBP SlimSAS SSD-sisenditega
• Serveri hoolduseks või uuendusteks, mis nõuavad mitut sisemist SlimSAS-ühendust

Peamised spetsifikatsioonid

• Mudel: Intel CYPCBLSL216KIT
• Pistiku tüüp: SlimSAS to SlimSAS (jagajakaablid)
• Kaasasolevad kaablid ja pikkused (ligikaudu): 275/255 mm jagaja, 305/325 mm jagaja, 360/340 mm jagaja, 240/260 mm jagaja
• Ühilduvus: Intel Server M50CYP ja Intel Server Board M50CYP; mõeldud 2U M50CYP2UR x16 esipaneeli kõvakettapesadega süsteemidele
• MPN: CYPCBLSL216KIT
• EAN: 5032037213103

Kuidas kasutada

Tuvastage serveriplaadil vastavad protsessori SlimSAS-pordid (CPU0 ja CPU1) ning SSD-positsioonide jaoks loetletud HSBP SlimSAS SSD-sisendid (vasak ja parem). Ühendage iga jagajakaabel määratud protsessori x4 SlimSAS-pordi ja vastava HSBP x8 SlimSAS SSD-sisendi vahel, jälgides, et kaabli pikkused ja marsruutimine sobiksid, et vältida järske painutusi. Kinnitage kaablid vastavalt vajadusele šassiis ja kontrollige ühendused enne süsteemi toite sisselülitamist.

Soovitused

Paigaldage ja marsruutige kaablid siis, kui server on välja lülitatud ja maandatud, et vältida elektrostaatilist lahendust (ESD). Kasutage kaasasolevaid erineva pikkusega kaableid, et minimeerida häireid ja säilitada korralik õhuvool. Kontrollige ühilduvust oma konkreetse Intel M50CYP süsteemi revisjoniga ja järgige NVMe-draivi seadistamisel serveritootja juhiseid.
