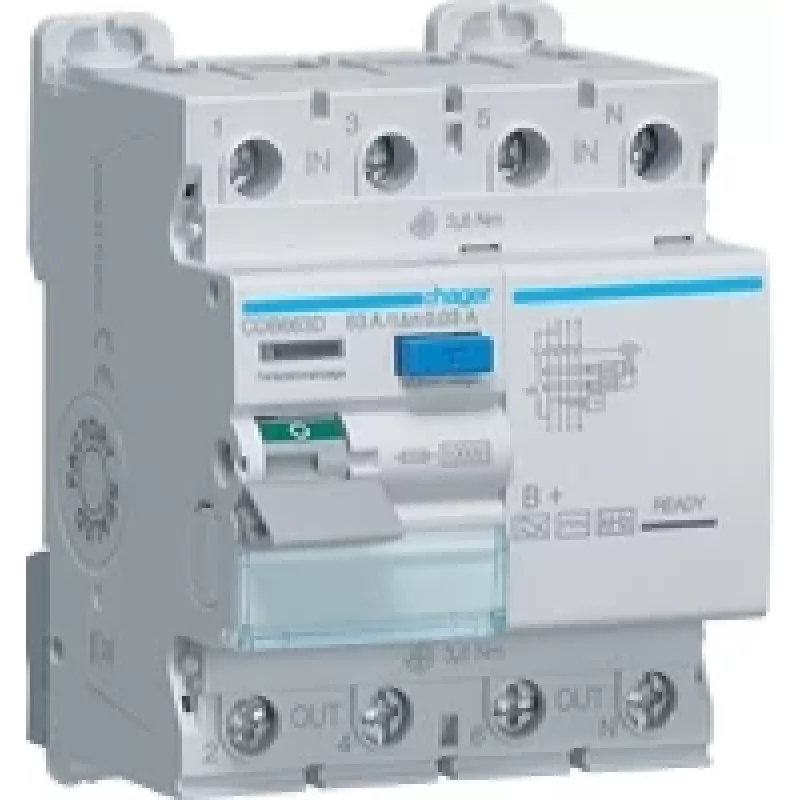

Rikkevoolukaitse Hager CDB663D

Hager CDB663D on 4-mooduliline rikkevoolukaitse, mis on loodud pakkuma usaldusväärset kaitset maaühenduse ja teatud tüüpi rikkevoolude eest. Nimivooluga 63 A ja katkestusvõimega 800 A on see tüüp B+ RCD ehitatud paigaldistele, mis vajavad tundlikkust nii vahelduvvoolu kui ka sileda alalisvoolu rikkevoolukomponentide suhtes. Kompaktne kere (72 mm lai, 70 mm sügav, 85 mm kõrge) mahub standardsetesse jaotusklappidesse ja vähendab ruumikulu, töötades standartse võrgusagedusega 50 Hz ja koguvoolukao võimsusega 9,29 W.

Eelised

Seade pakub selektiivset kaitset ahelatele, kus võivad esineda nii vahelduvvoolu kui ka pulseerivad või siledad alalisvoolu lekkevoolud, vähendades tuvastamata rikete ohtu. Selle 63 A nimivool ja 800 A katkestusvõime tagavad turvalise lahutamise rikkeolukordades, samas kui tüüp B+ karakteristik suurendab ühilduvust kaasaegsete seadmete ja jõuelektrooniliste koormustega. Kompaktne 4-mooduliline vormitegur ja mõõdukas voolukadu muudavad selle sobivaks järelpaigalduseks ja uutele paigaldistele, kus jaotusseadme ruum ja termiline jõudlus on olulised.

Sobib

Peamised andmed

Kasutamine

Paigaldage Hager CDB663D sobivasse jaotusklappi vastavalt kehtivatele elektrieeskirjadele ja ühendusskeemidele. Veenduge, et ühendused on tehtud õigete faasi- ja nullklemmidega ning pöördemomendi seadistustega ja et eelnevad kaitseseadmed on koordineeritud. Kontrollige, et seadme voolutugevus (63 A) ja katkestusvõime (800 A) sobivad ühendatud ahelatega. Pärast paigaldamist viige läbi standardsed kasutuselevõtukatsed, et kinnitada korrektset toimimist ja rikkevoolutundlikkust enne ahela tööle rakendamist.

Soovitused

Ohutuks ja nõuetekohaseks toimimiseks laske paigaldust ja testimist teostada kvalifitseeritud elektrik. Koordineerige RCD eelneva ja järgneva kaitseseadmega ning testige rutiinselt seadet vastavalt kohalikele määrustele, et tagada pidevat tundlikkust lekkevoolude suhtes.
