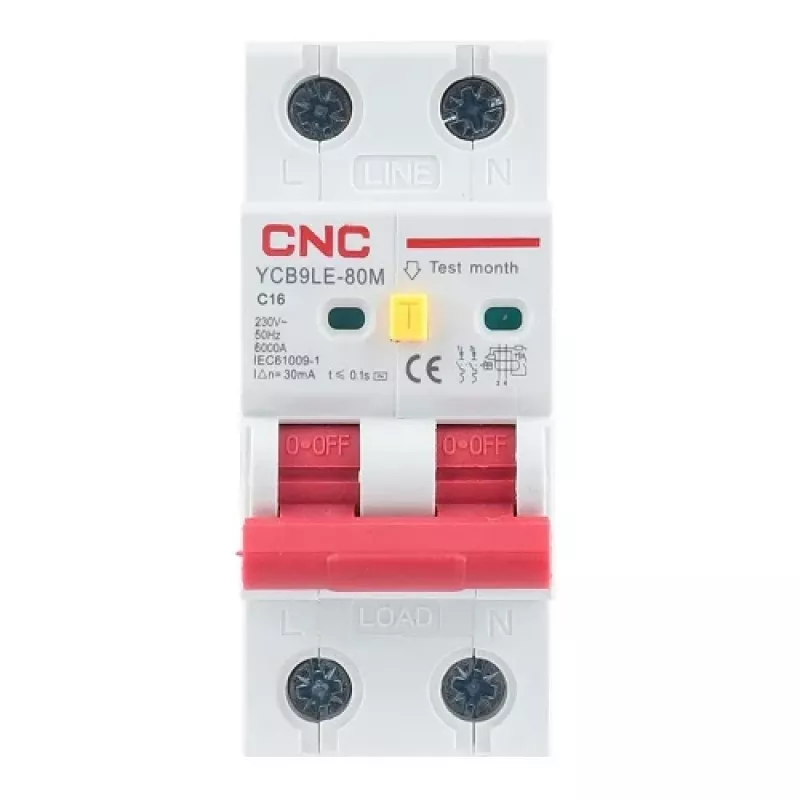

Rikkevoolukaitse CNC NV821877 2-pooluseline 16A 30mA

Rikkevoolukaitse liigvoolukaitsega (RCBO), 2-pooluseline, nimivool 16 A ja rikkevoolutundlikkus 30 mA. CNC NV821877 ühendab rikkevoolutuvastuse ja liigvoolukaitse ühes moodulseadmes, mis on mõeldud paigaldamiseks DIN-liistule elamu- ja väikeäriruumide elektrikilpides. Seade ühendab toite kiiresti lahti maalekke või ülekoormuse/lühise korral, aidates vähendada elektrilöögi- ja tuleohtu.

Eelised

RCBO ühendab nii rikkevoolu- kui ka lühise/ülekoormuskaitse, säästes ruumi jaotuskilbis ja lihtsustades juhtmestikku. Sellel on selge kontaktasendi indikaator (punane = suletud, roheline = avatud), eksimisvastane klemmiplokk ja leegiaeglustava korpusega, millel on kõrge temperatuuri- ja löögikindlus. Seade toetab ülalt ühendamist ning talub kaablit või tihvttüüpi lattühendust kuni 35 mm².

Sobib

• Elamute elektrijaotuskilbid
• Väikesed äripaigaldised
• Ahelate kaitseks, millel on põhilised maalekke- ja liigvoolukaitsenõuded
• DIN-liistu (35 mm) moodulkoostud

Peamised tehnilised andmed

• Tüüp: RCBO, 2-pooluseline
• Nimivool: 16 A
• Rakendumistunnusjoon: klass C
• Rikkevoolutundlikkus: 30 mA
• Nimipinge: AC 230 V
• Lühisvoolutaluvus (Icn): 6000 A
• Impulsstaluvuspinge (Uimp): 4000 V
• Isolatsioonipinge (Ui): 500 V
• Sagedus: 50/60 Hz
• Katkestusaeg: ≤ 0,1 s
• Mehaaniline eluiga: 10000 tsüklit; Elektriline eluiga: 4000 tsüklit
• Kaitseaste: IP20
• Ühendus: ülalt; kaabel või tihvttüüpi lattühendus; kuni 35 mm²
• Paigaldus: DIN-liist EN 60715 (35 mm)
• Töötemperatuur: -25 °C kuni +70 °C
• Mõõtmed: 82 × 36 × 78 mm
• Standardid: IEC 61009-1 / EN 61009-1
• Garantii: 24 kuud

Kasutamine

Paigaldage CNC NV821877 35 mm DIN-liistule jaotuskilbis ja kinnitage elektriühendused ülalt vastavalt juhtmestiku skeemidele ja kohalikele eeskirjadele. Kasutage sobivaid juhtmeid või tihvttüüpi lattühendusi kuni 35 mm². Veenduge, et seade on ühendatud õigete faasi- ja nulljuhtmetega ning et paigaldises on maandusjuht olemas. Pärast juhtmestiku ühendamist testige seadet sisseehitatud testimisfunktsiooni või sobiva rikkevoolukaitsetesteriga, et kontrollida korrektset tööd.

Soovitused

Kasutage seda RCBO-d ahelates, kus on nõutav kombineeritud rikkevoolu- ja liigvoolukaitse; tehke perioodilist testimist (soovitatavalt kord kuus) ja järgige paigaldus-, testimis- ja hooldustöödel riiklikke elektrieeskirju.
