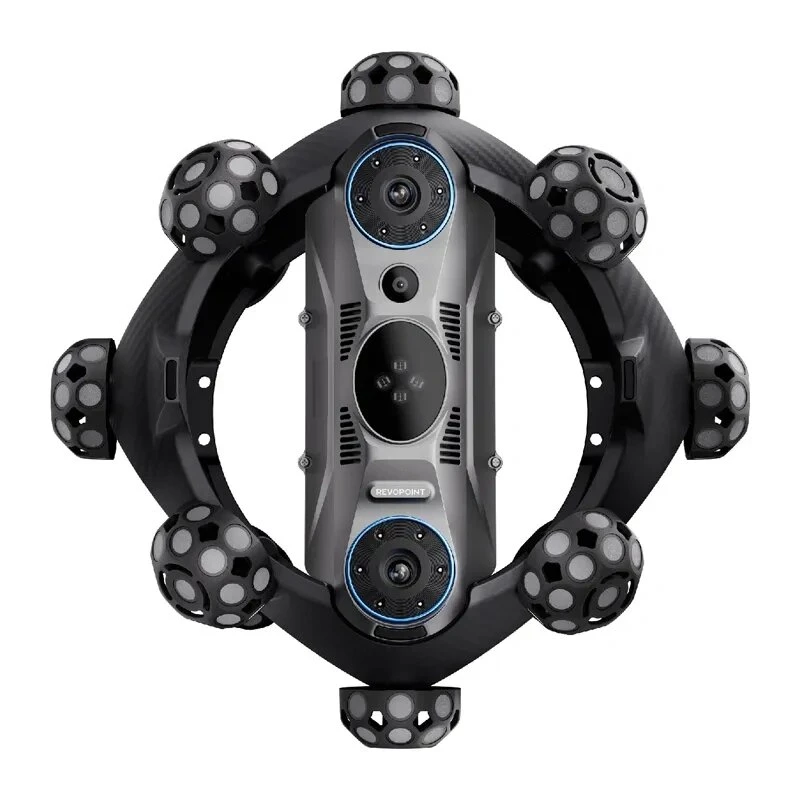

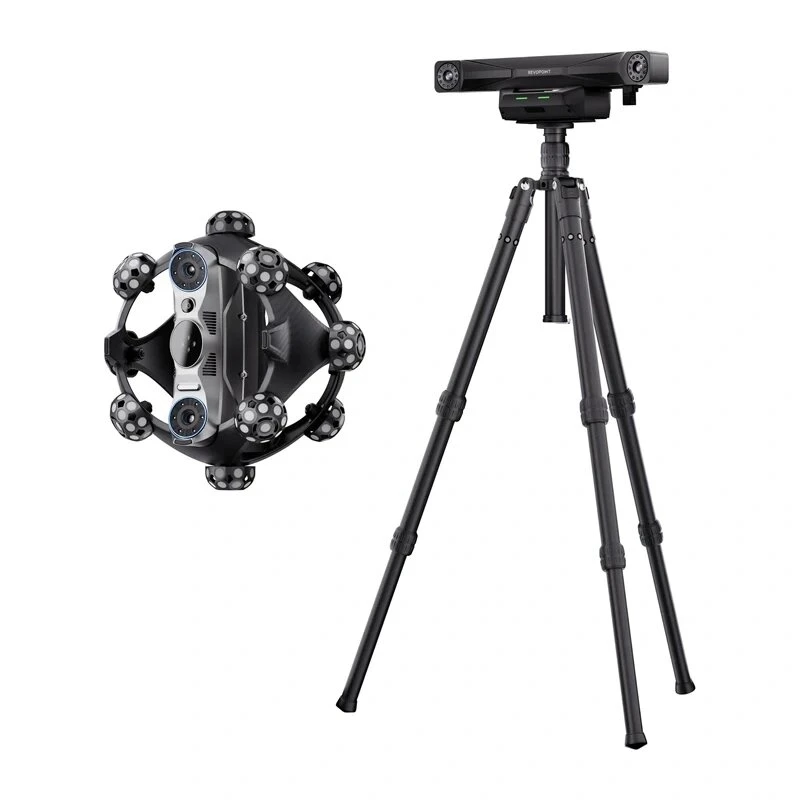

Revopoint Trackit SR CMM Edition 3D optiline skanner - kaasaskantav infrapuna jälgimissüsteem tööstuslikuks metroloogiaks, 0.02 mm täpsus

Nõudlikus tööstusliku metroloogia maailmas nõuab täppismõõtmiste saavutamine sageli kalleid, statsionaarseid koordinaatmõõtmasinaid (CMM), mida on keeruline kasutada ja võimatu liigutada. Revopoint Trackit SR CMM Edition 3D optiline skanner murrab selle mustri, pakkudes professionaalse taseme jälgimis- ja skannimistäpsust kompaktses, kaasaskantavas lahenduses. See muudab teie ühilduva Revopoint skanneri dünaamiliseks, juhtmevabaks mõõtmissüsteemiks, võimaldades teil jäädvustada täpseid 3D-andmeid otse tootmispõrandal, välitingimustes või kõikjal, kus teie töö teid viib.

Kellele see on mõeldud

See optiline jälgija on loodud kvaliteedikontrolli inseneridele, vastupidise projekteerimise spetsialistidele ja metroloogiaprofessionaalidele, kes vajavad usaldusväärseid, suure täpsusega mõõtmisi ilma fikseeritud CMM-i piiranguteta. Olgu tegemist töödeldud detailide kontrollimise, sõlmede kontrollimise või komponentide digiteerimisega CAD-võrdluseks, Trackit SR CMM Edition on teie mitmekülgne partner. See sobib ideaalselt ka teadlastele ja koolitajatele täiustatud tootmiskeskkondades, kes vajavad paindlikku ja täpset skannimisseadistust.

Peamised omadused

• Professionaalne täpsus: Saavutage ühe kaadri täpsus kuni 0,02 mm ja mahuline täpsus kuni 0,05 mm/m, tagades, et teie mõõtmised vastavad rangetele tööstusstandarditele.
• Infrapunane optiline jälgimine: Jälgija kasutab infrapuna optilist tehnoloogiat, et jälgida skanneri asukohta reaalajas, pakkudes stabiilset ja usaldusväärset jälgimist töömahus 0,3m x 0,3m x 0,3m kuni 1,5m x 1,5m x 1,5m.
• Lai ühilduvus: Töötab sujuvalt Revopoint MINI, RANGE, POP 3 ja INSPIRE skanneritega, muutes need suure täpsusega CMM-süsteemideks.
• Paindlik ühenduvus: USB Type-C ühendus tagab kiire andmeedastuse ja lihtsa seadistamise Windows, Android, iOS ja macOS seadmetega.
• Automaatne kalibreerimine: Markeripõhine kalibreerimine lihtsustab seadistusprotsessi, vähendades seisakuid ja tagades ühtlase täpsuse.
• Kaasaskantav disain: Standardne 1/4"-20 statiivi keere võimaldab kinnitada tavalistele statiividele või kinnitustele, muutes jälgija positsioneerimise optimaalseks katvuseks lihtsaks.

Tehnilised andmed

• Jälgimispõhimõte: Infrapuna optiline jälgimine
• Ühe kaadri täpsus: Kuni 0,02 mm
• Mahuline täpsus: Kuni 0,05 mm/m
• Jälgimise kaadrisagedus: 10 FPS
• Töömaht: 0,3m x 0,3m x 0,3m kuni 1,5m x 1,5m x 1,5m
• Ühilduvad skannerid: Revopoint MINI, RANGE, POP 3, INSPIRE
• Ühenduvus: USB Type-C
• Toite sisend: 12V DC, 3A
• Operatsioonisüsteemi tugi: Windows 10/11 (64-bit), Android, iOS, macOS
• Tarkvara ühilduvus: Revoscan
• Rakendus: Tööstuslik metroloogia, kvaliteedikontroll, vastupidine projekteerimine

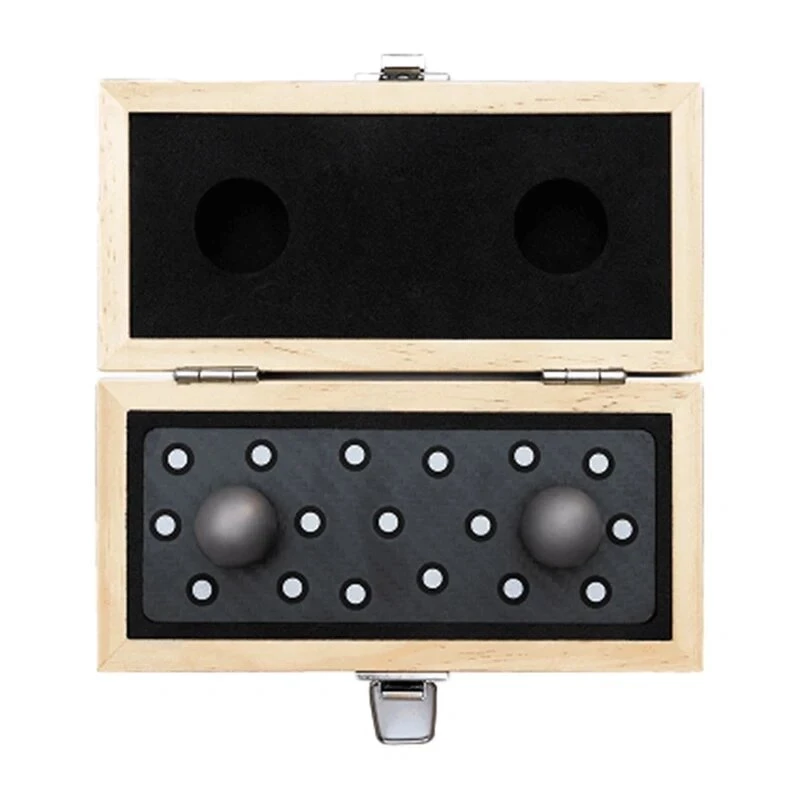

• Kalibreerimismeetod: Automaatne markeripõhine kalibreerimine
• Valgusallikas: Infrapuna LED

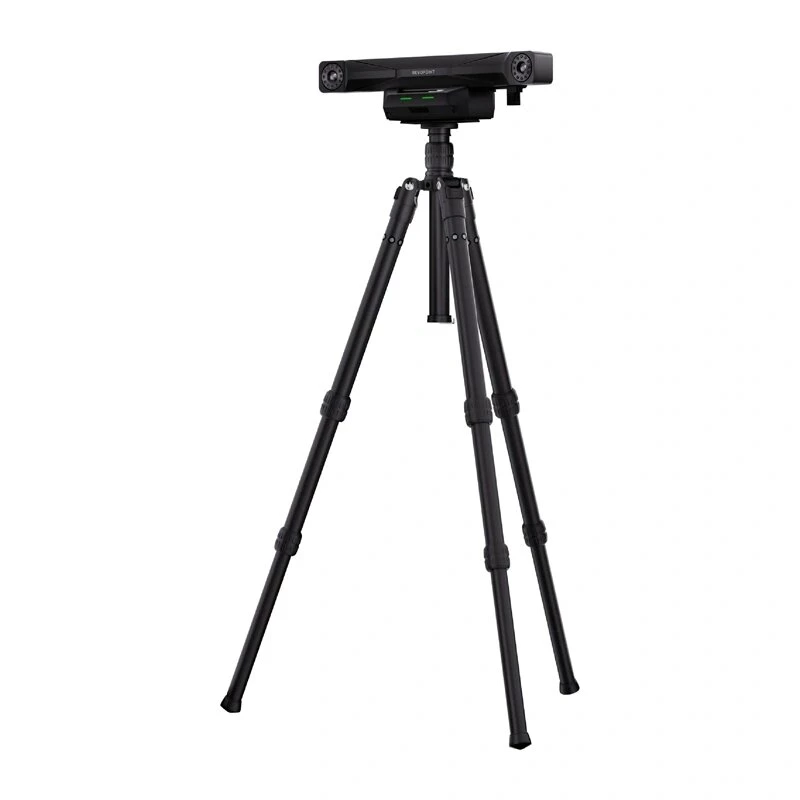

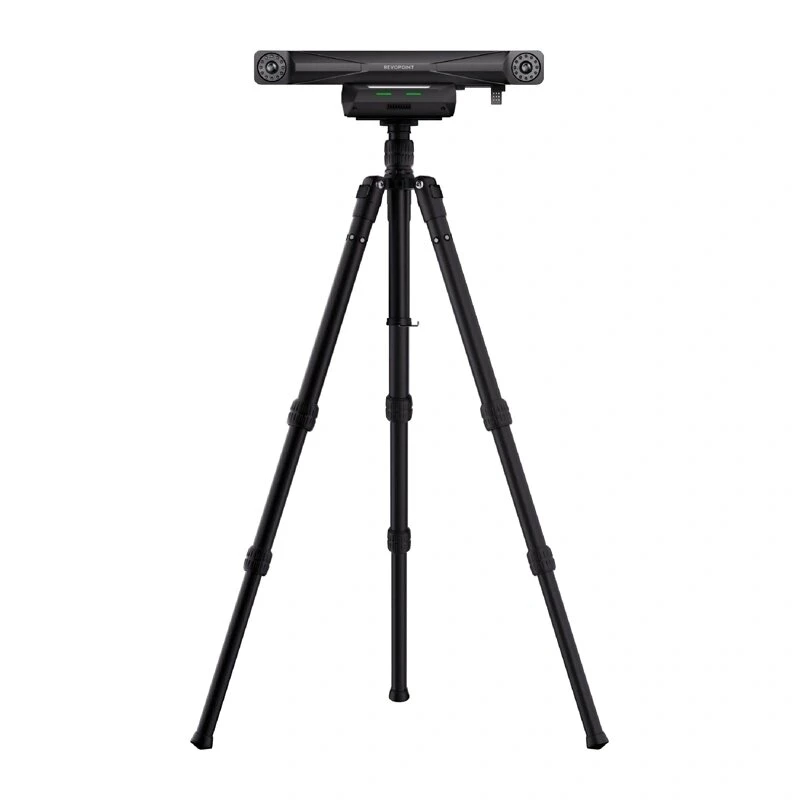

• Kinnitus: Standardne 1/4"-20 statiivi keere
• Töötemperatuur: 0°C kuni 40°C

Näpunäited

Parimate tulemuste saavutamiseks veenduge, et jälgija ja skanner on soovitatud töömahu piires ning keskkond on vaba liigsest infrapunahäirest. Kasutage enne iga mõõtmissessiooni automaatset markeripõhist kalibreerimist, et säilitada täpsus. Jälgija saab kinnitada tavalisele statiivile stabiilseks positsioneerimiseks, ja USB Type-C ühendus võimaldab kiire integratsiooni teie olemasoleva Revopoint skanneri seadistusega.
