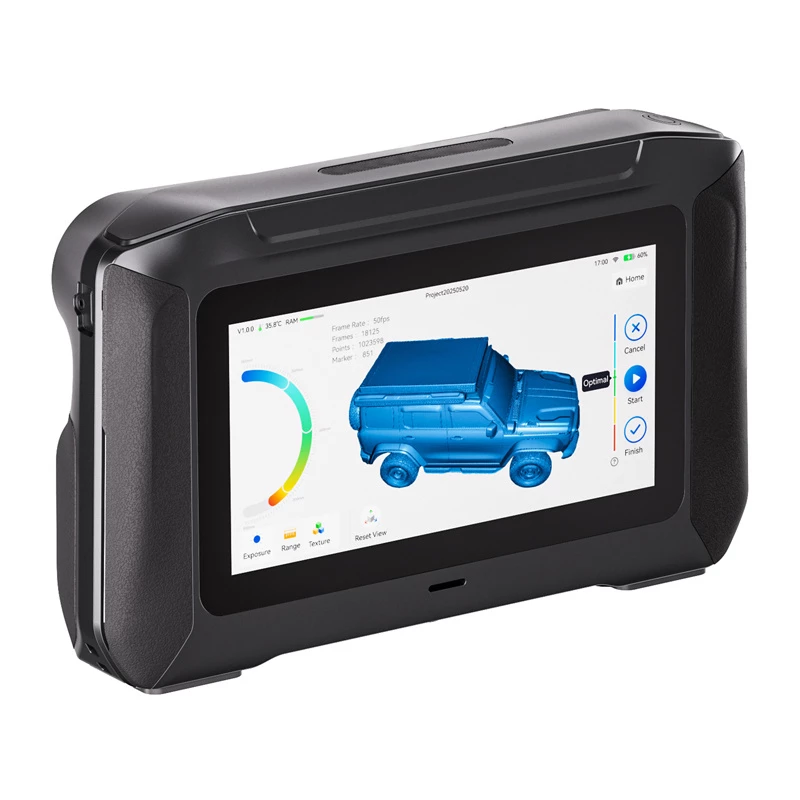

3D-skanner Creality Sermoon P1 — lauaarvuti 3D-skaneerimisseade

Creality Sermoon P1 3D-skanner

Creality Sermoon P1 on täiustatud professionaalne 3D-skanner, mis ühendab kuni 0,02 mm täpsuse väga kiire skaneerimisega. Tänu hübriidsele 22 + 7 + 1 sinise laserjoone süsteemile ja kahele NIR-struktureeritud valgusele kaardistab see täpselt nii suuri elemente kui ka peeneid detaile või sügavaid auke – see töötab hästi objektidega alates 5 mm³ kuni 4000 mm³. Sisseehitatud Qualcommi 8-tuumaline protsessor, Adreno 740 GPU, 24 GB muutmälu ja 256 GB ROM võimaldavad skaneerida ja töödelda mudeleid isegi ilma arvutita. Samuti saate valida 3 töörežiimi vahel. See on mobiilne ja terviklik tööriist professionaalseks inseneritööks, kvaliteedikontrolliks ja objektide digiteerimiseks – valmis kasutamiseks kontoris, tootmishallis ja välistingimustes.

Hübriidne skaneerimissüsteem – suurem täpsus, paremad tulemused

Sermoon P1 kasutab hübriidset valgusallikat: 22 ristuvat laserjoont suurte elementide geomeetria kiireks jäädvustamiseks, 7 paralleelset joont täpseks detailide kaardistamiseks ja 1 joon sügavate aukude skaneerimiseks. Seda täiendab kahekordne NIR-struktureeritud valgus, mis võimaldab kiiresti skaneerida suuremaid objekte ja inimfiguure ilma markeriteta. See konfiguratsioon võimaldab reguleerida töörežiimi vastavalt skaneeritava elemendi materjalile, suurusele ja keerukusele, tagades nii suurte pindade kui ka keeruliste struktuuride täieliku katvuse.

Kolm töörežiimi – vabadus igas olukorras

Sermoon P1 pakub kolme töörežiimi. Eraldiseisev režiim võimaldab skaneerida ilma arvutiga ühendamata kiirusega kuni 60 FPS. Juhtmevaba PC kasutab Wi-Fi-t kiireks ja stabiilseks andmeedastuseks, võimaldades töötada ilma kaabliteta. Juhtmega PC režiimis saavutab seade maksimaalse jõudluse (kuni 100 FPS) – see on lahendus kõige nõudlikumate tööstusprojektide jaoks.

Täpsus, millele võite loota

Täpsus kuni 0,02 mm (laser) ja 0,075 mm (infrapuna), samuti mahutäpsus 0,02 mm + 0,06 mm/m tagavad korratavad ja usaldusväärsed tulemused professionaalsetes rakendustes nagu pöördprojekteerimine ja kvaliteedikontroll. 3D-eraldusvõime vahemikus 0,05–2 mm (laser) ja 0,1–2 mm (NIR) võimaldab kaardistada nii peeneid detaile kui ka suuremaid tahkeid objekte kõrge andmekvaliteediga. See täpsustase võimaldab analüüsi, disaini ja kontrolli ilma kompromissideta.

Sügavate aukude ja raskesti ligipääsetavate kohtade skaneerimine

Ühe laserjoone režiim on optimeeritud kasutamiseks sügavates aukudes, kitsastes vahedes ja süvendites. Seade toetab aukude skaneerimist sügavuse ja läbimõõdu suhtega kuni 5:1, võimaldades jäädvustada 3D-andmeid kohtadest, mis on paljudele standardsetele skanneritele kättesaamatud. Praktikas tähendab see täielikumat mehaaniliste komponentide mudelit, täpsemaid kontrolle ja paremat tuge disaini- ja analüüsiprotsessidele.

Reaalajas jõudlus – kuni 100 FPS ja miljoneid punkte sekundis

Laserrežiimis skaneerimine saavutab kiiruse kuni 60 FPS eraldiseisvas režiimis ja kuni 100 FPS PC-režiimis. Infrapunarežiim pakub kuni 18 FPS (eraldiseisev) ja 30 FPS (PC). Veelgi enam, juhtmega režiimis jäädvustab seade kuni 1 740 000 punkti/s (22 sinist laserjoont) või isegi 6 881 000 punkti/s (NIR). Nii suur andmekogumiskiirus tähendab sujuvat reaalajas rekonstrueerimist, stabiilset jälgimist ja lühemat projekti lõpuleviimise aega – isegi keeruliste ja nõudlike objektide puhul.

Sõltumatu töö ilma arvutita – võimsad komponendid pardal

Sermoon P1 integreerib 8-tuumalise Qualcommi 8-tuumalise 3 (36 GHz) protsessori, Adreno 740 GPU ja FPGA kiibi, mis võimaldavad kiiret skaneerimist ja andmetöötlust ilma arvutiga ühendamise vajaduseta. Lisaks pakub 24 GB LPDDR5X muutmälu suurt ribalaiust ja madalat latentsust, samas kui 256 GB UFS 4.0 salvestusruum kiirendab failide salvestamist ja edastamist. Teil on ka sisseehitatud tarkvara, mis toetab kalibreerimist, skaneerimist, punktipilvede ühendamist, võrgusilma redigeerimist ja mitme skaneeringu liitmist, võimaldades mudeli töötlemise lõpule viia otse seadmes.

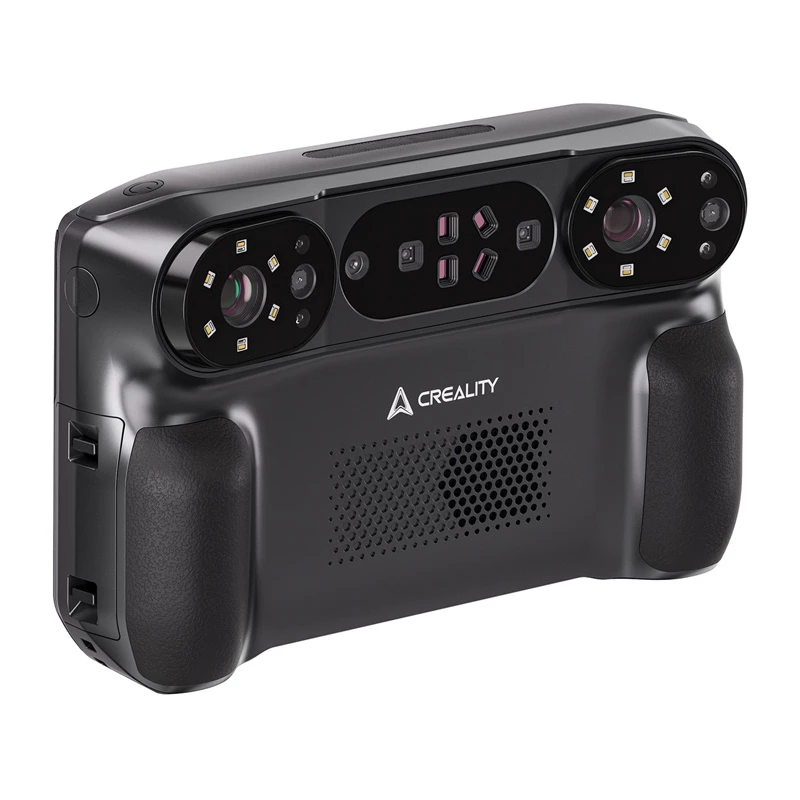

Uuenduslik 4-läätseline süsteem – täpsus ja lai vaateväli

Skanner on varustatud 4-läätselise süsteemiga – see pakub kõrge eraldusvõimega läätsi, mida jagatakse sinise laseriga, ja laia vaateväljaga läätsi. See lahendus vähendab markerite vajadust, parandab jälgimise stabiilsust ja kiirendab tööd suurte objektidega – sealhulgas inimfiguuride skaneerimist.

Mobiilsus, ergonoomika ja katkematu toide

Skanner kaalub 830 g ja on varustatud 6-tollise Full HD puuteekraaniga, millel on 160° vaatenurk, mis tagab selge ja ereda pildi isegi õues. Kaks eemaldatavat akut sõltumatute USB-C-portidega (igaüks 3300 mAh) võimaldavad pikaajalist välikasutust ning kiire 65 W PD 3.0 laadimine võimaldab saavutada 80% umbes 50 minutiga. Intelligentne energiasäästusüsteem, mis aktiveerib automaatselt unerežiimi, tagab samuti tõhusa ja energiasäästliku töö. Lisaks pakub sisseehitatud Wi-Fi 7 moodul kuni 4,8× kiiremat kiirust kui Wi-Fi 6 ja koos kadudeta tihendusalgoritmidega tagab kiire, turvalise ja stabiilse ühenduse. Tähelepanuväärne on ka mugav käepide ja kaasasolev kohver, mis võimaldab skanneri ja selle tarvikute ohutut transportimist.

Lai skaneerimisulatus

Seade võimaldab skaneerida nii väikeseid objekte mõõtmetega 5 × 5 × 5 mm kui ka väga suuri objekte kuni 4000 × 4000 × 4000 mm. See muudab selle ideaalseks mitmesuguste stsenaariumide jaoks – saate hõlpsasti digiteerida münte, kujukesi, skulptuure, mehaanilisi osi ja isegi inimesi ja sõidukeid. Maksimaalne vaateväli laserrežiimis on 380 × 365 mm 550 mm kaugusel ja infrapunarežiimis koguni 1245 × 754 mm 1000 mm kaugusel, mis võimaldab skaneerida terve inimfiguuri umbes minutiga. Suurem FOV vähendab ka markerite vajadust ja parandab jälgimise stabiilsust suurte objektidega töötamisel.

Töötab hästi rasketel pindadel ja välikasutuses

Sermoon P1 saab hakkama mustade ja metallpindadega ilma matistavate spreide vajaduseta. Veelgi enam, süsteem töötab tõhusalt valgustingimustes kuni 100 000 luksi (ühe joone ja 22 ristuva joone režiimid), kuni 50 000 luksi (7 joont) või kuni 30 000 luksi NIR-režiimis. See võimaldab seadet edukalt kasutada mitmesugustes keskkonnatingimustes nii tootmishallis kui ka välistingimustes.

Realistlikud tekstuurid ja globaalne katik

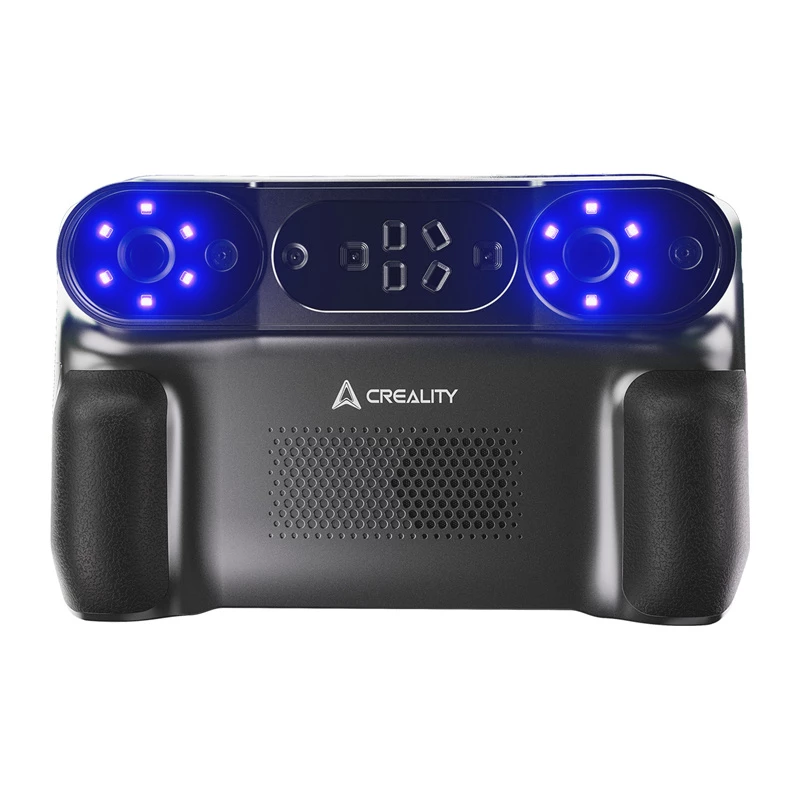

Sisseehitatud RGB-kaamera globaalse katiku ja 12 LED-iga (sinised ja valged) võimaldab objektide tekstuuride ja värvide täpset skaneerimist. Värvide kaardistamist haldab Qualcommi ISP-kiip täiustatud algoritmidega, mis tähendab täpset ja küllastunud toonide ja pinnadetailide taasesitust. See muudab Sermoon P1 ideaalseks kunstiteoste arhiveerimiseks, loometööstuses töötamiseks või realistlike mudelite loomiseks visualiseerimise jaoks.

Stabiilne skaneerimine tänu AI-le

Skanner kasutab AI-põhist temperatuuri kompenseerimise algoritmi, mis koos optimeeritud termodisainiga tagab stabiilse ja usaldusväärse töö olenemata tingimustest. Süsteem minimeerib temperatuuri mõju mõõtmistele, säilitades tulemuste stabiilsuse ja korratavuse isegi pikkade skaneerimisseansside ajal. See on eriti kasulik professionaalsetes rakendustes nagu pöördprojekteerimine või kvaliteedikontroll, kus andmete järjepidevus on ülimalt oluline.

Teie vajadustele kohandatud tarkvara

Skanner töötab CrealityScan tarkvaraga, mis on saadaval Windowsile ja macOS-ile. Lisaks saab skaneerimisandmeid sujuvalt eksportida ja importida populaarsetesse inseneri-, kontrolli- ja disainiprogrammidesse nagu QuickSurface, Geomagic Design X, Siemens NX, CATIA, Creo, SolidWorks, Maya, 3DMax, Rhino, Cinema4D, ZBrush, Meshmixer, Mudbox, Meshlab, Unreal Engine, Fusion 360 ja Blender. Nii lai ühilduvus muudab Sermoon P1 hõlpsasti integreeritavaks olemasolevatesse töövoogudesse autotööstuses, tootmises, pöördprojekteerimises, kvaliteedikontrollis ja kunsti digiteerimises.

Komplekti kuulub

• Creality Sermoon P1 3D-skanner x1
• Kõrgtäpne klaasist kalibreerimisplaat x1
• USB-C 3.0 kaabel (2 m) x1
• Toiteadapter koos adapteritega x1
• D6 mm peegeldavad markerid x10
• D3 mm peegeldavad markerid x10
• Varuaku x1
• Puhastuslapp x1
• Rihm x1
• Kiirstardi juhend, vastavusdeklaratsioon ja garantiikaart x1
• Kandekohver x1

Kasutusjuhend

Paigutage Creality Sermoon P1 stabiilsele pinnale või hoidke seda ergonoomilisest käepidemest käeshoitavaks skaneerimiseks. Valige oma töövooga sobiv skaneerimisrežiim: eraldiseisev seadmesiseseks skaneerimiseks ja töötlemiseks, juhtmevaba PC kaablivabaks edastuseks arvutisse või juhtmega PC maksimaalse jõudluse saavutamiseks. Valige laser või NIR struktureeritud valgus ja sobiv joonekonfiguratsioon sõltuvalt objekti suurusest ja pinnaomadustest; kasutage ühe joone režiimi sügavatesse aukudesse või kitsastesse vahedesse jõudmiseks. Kalibreerige skanner kaasasoleva kõrgtäpse klaasist kalibreerimisplaadiga, kui pardatarkvara seda palub, seejärel tehke eelvaate skaneering, et kinnitada joondust ja katvust enne lõpliku andmestiku jäädvustamist. Kasutage sisseehitatud tarkvaratööriistu punktipilvede ühendamiseks, võrgusilma redigeerimiseks ja mudelite eksportimiseks tavaliste CAD-, kontrolli- ja 3D-tarkvaraga ühilduvatesse vormingutesse.

Soovitused

Parimate tulemuste saavutamiseks valige laserjoone konfiguratsioonid väikeste osade ja kõrgtäpsete detailide jaoks ning NIR struktureeritud valgus suuremate pindade ja täiskeha jäädvustuste jaoks. Läikivate või väga tumedate pindade skaneerimisel kontrollige jälgimist eelvaate läbimisel ja kaaluge ümberpaigutamist või kaasasolevate markerite kasutamist; matistavad spreid ei ole üldiselt vajalikud. Veenduge, et akud on laetud, või kasutage pikkade seansside ajal juhtmega režiimi ning tehke kalibreerimine keskkonnas, kus toimub suurem osa skaneerimisest, et vähendada termilist triivi ja parandada korratavust.
