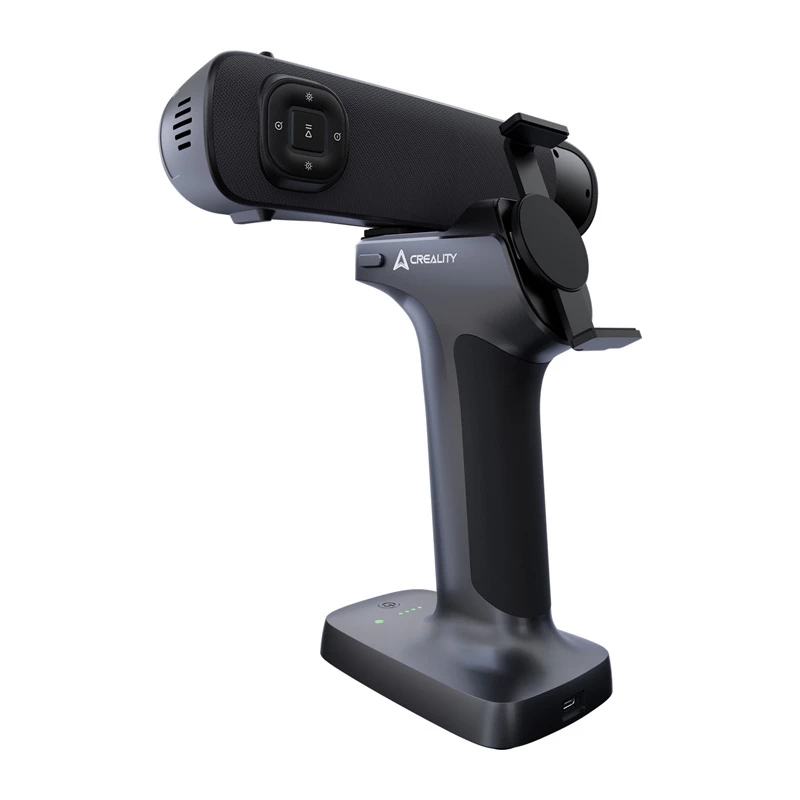

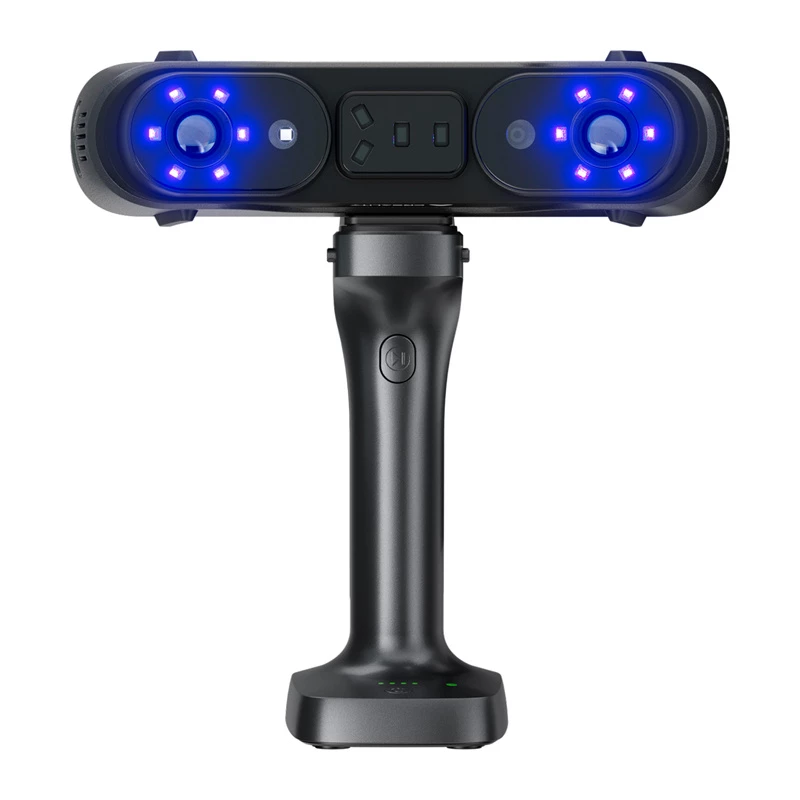

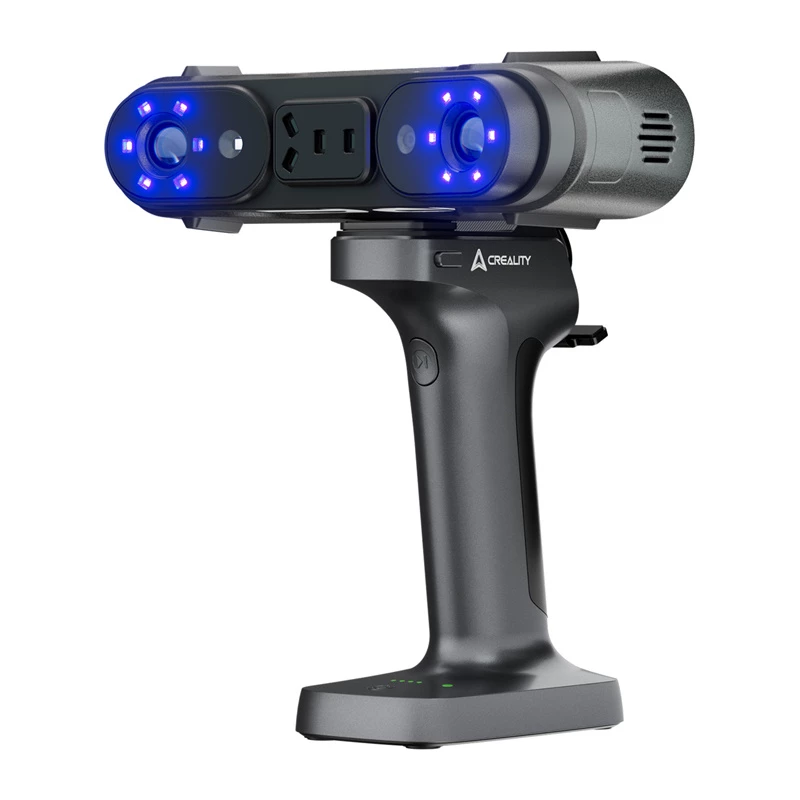

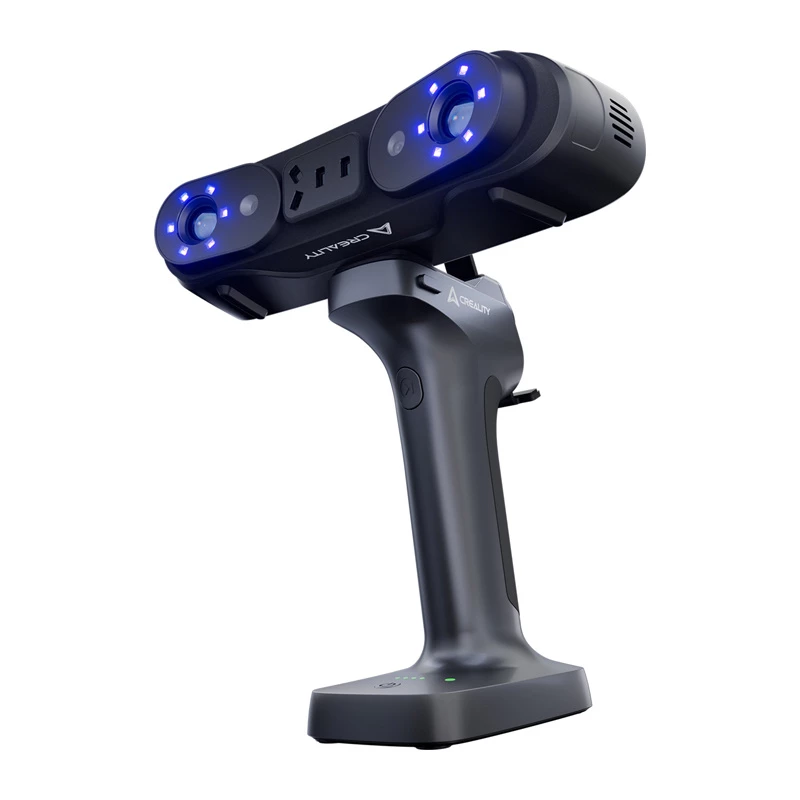

Creality Sermoon X1 3D-skanner
Kui teie eesmärk on reaalseid objekte võimalikult suure täpsusega digitaalselt taastoota, on Creality Sermoon X1 3D-skanner teie jaoks õige tööriist. See täiustatud 3D-skanner on loodud professionaalidele – inseneridele, disaineritele, pöördprojekteerimise spetsialistidele ning tööstuslikele ja disainirakendustele, kus iga detail loeb. Ülitäpsete mõõtmiste ja mitmekülgsete töörežiimidega on see ideaalne valik, kui vajate kvaliteetseid 3D-andmeid ja tööefektiivsust.
Võrratu skannimistäpsus ja stabiilsus
Sermoon X1 südames on ülitäpne skannimissüsteem, mis saavutab täpsuse kuni 0,02 mm ning sisseehitatud skaleeritud fotogramm-meetria abil ulatub ruumiline täpsus 0,02 mm + 0,03 mm/m. Need tulemused vastavad paljude tehniliste ja professionaalsete rakenduste ootustele. Praktikas tähendab see, et skannid taastoodavad truult objekti kuju ja tegelikud mõõtmed, mis on ülioluline kvaliteedikontrollis, CAD-disainis ja pöördprojekteerimises.
Lai tööväli
Patenteeritud optimeerimisalgoritmide kasutamine võimaldab Sermoon X1 skanneril pakkuda ülilai skannimisvälja. Selline lai tööpiirkond vähendab oluliselt markerite vajadust, mis tähendab kiiremat, sujuvamat ja tõhusamat skannimisprotsessi. Joone-laserrežiimis on maksimaalne vaateväli 650 × 531 mm, samas kui infrapunarežiimis ulatub see muljetavaldava 1300 × 935 mm-ni. Tänu hübriidsüsteemile, mis ühendab sinised laserjooned ja struktureeritud infrapunavalguse, toetab Sermoon X1 laia skannimissuuruste valikut, alates väikestest 5 × 5 × 5 mm³ kuni suurte 4000 × 4000 × 4000 mm³-ni.
Detailidele mõeldes
X1 ühe laseri sügava augu skannimisrežiim võimaldab hõlpsalt jäädvustada 3D-andmeid raskesti ligipääsetavatest kohtadest nagu sügavad augud, kitsad vahed ja süvendid. Kuni 6:1 sügavuse ja läbimõõdu suhtega kitsaste aukude skannimise tugi tagab täpsemad 3D-andmed, mis sobib ideaalselt disaini, kontrolli, analüüsi ja muu jaoks. Skanner on varustatud suure jõudlusega Qualcomm ISP kiibiga, 2 MP täisvärvilise RGB-kaamera ja lisavalgustusega rikkalikumate ja realistlikumate tekstuuride saamiseks.
Mitmekülgsed töörežiimid
Creality Sermoon X1 skanner pakub mitut erinevatele ülesannetele kohandatud töörežiimi. Üksikud laserjooned sobivad ideaalselt sügavatesse ja kitsastesse ruumidesse, mida teised süsteemid ei suuda tabada. NIR-režiim struktureeritud valgusega võimaldab märgistusteta skannida isegi suuri esemeid. Seitse paralleelset laserjoont sobivad suurepäraselt tehniliste pindade detailseks skannimiseks, samas kui 34 ristuvat laserjoont kiirendavad keskmiste ja suurte objektide skannimist. See muudab X1 äärmiselt mitmekülgseks tööriistaks professionaalses töökojas.
Tõhus töö ilma järeleandmisteta
Professionaalsed projektid nõuavad nii täpsust kui ka kiirust. X1 saavutab skannimiskiiruse kuni 90 kaadrit sekundis ja süsteem suudab erinevates töörežiimides jäädvustada miljoneid mõõtmisi sekundis. See tähendab, et isegi suuremaid detaile või keerulisi geomeetriaid saab skannida lühema ajaga, kaotamata seejuures detailide kvaliteeti. Täiustatud Wi-Fi 6 tehnoloogiaga pakub X1 skanner kiiret, kaablivaba skannimist ja kompromissitut aku kestvust. See kohandub hõlpsalt erinevate mõõtmiskeskkondadega, andes teile vabaduse skannida kõikjal.
Kompaktne disain ja mugav kasutada
Üheosaline optoelektrooniline korpus ja objektiivi kinnitus, mis on valmistatud CNC-töödeldud metallist, ühendab suure vastupidavuse kerge ja viimistletud disainiga (kaal vaid 530 g). Kompaktsed mõõtmed (216 × 74 × 51 mm) muudavad skanneri mobiilseks ja hõlpsasti kasutatavaks, hõlbustades tööd igasugustes tingimustes. Mehaaniline lukustussüsteem kõrvaldab tõhusalt lõtku ja komponentide hajumise riski, millel on otsene mõju skannimiste korratavusele ja täpsusele. Kõrgtugevad materjalid tagavad suurepärase jäikuse ja vibratsioonikindluse, nii et iga skannimisprotsess on stabiilne, täpne ja usaldusväärne isegi nõudlikes töötingimustes.
Lai ühilduvus
Sermoon X1 skanner töötab koos täiustatud CrealityScan 4.0 skannimistarkvaraga, mis hõlbustab skannide importimist, nende töötlemist ja eksportimist populaarsetesse vormingutesse (STL, OBJ, PLY). See võimaldab ettevalmistatud andmeid takistamatult kasutada CAD/CAM-programmides edasiseks disainimiseks, analüüsiks või tootmiseks. Intuitiivne liides ja automaatsed punktide registreerimise tööriistad tähendavad, et isegi keerulisi 3D-mudeleid saab ette valmistada minimaalse aja ja vaevaga.
Ohutu töö igasugustes tingimustes
Skanner on loodud usaldusväärseks tööks nii töökojas kui ka välistingimustes. Seade töötab tõhusalt isegi päikesevalguse käes – ühe või 7 joonega laserkiire režiimis valgustugevustel kuni 50 000 luksi ja 34 ristjoone režiimis kuni 100 000 luksi. Oluline on see, et mustade ja metallpindade skannimist saab teostada ilma matistavate spreideta, mis kiirendab oluliselt tööd ja suurendab kasutusmugavust, eriti välirakendustes.
Intelligentne stabiliseerimine
Täiustatud stabiliseerimissüsteem tagab sujuva ja täpse skannimise isegi pikaajalisel kasutamisel. Tänu AI-juhitud temperatuurikompensatsiooni algoritmile ja tõhusale soojusjuhtimissüsteemile säilitab Sermoon X1 stabiilsed väljundparameetrid kogu töö vältel. Kombineerituna One-Shot 3D-pilditehnoloogiaga suurendab see lahendus objekti jälgimise stabiilsust, vähendades tõhusalt kaadrikadusid ja vibratsioonist või liikumisest tingitud andmeühenduse vigu, mis tähendab skannide kõrgemat kvaliteeti ja järjepidevust.
Komplekti kuuluvad
- skanner
- kõrgtäpne klaasist kalibreerimisplaat
- x2 mõõteskaalat
- toiteadapter
- USB 3.0 kaabel (USB-C kuni Type-A)
- andmekaabel
- laadimiskaabel
- peegeldavad märgistuspunktid (D6 mm*40 lehte, D3 mm*40 lehte)
- käsitsi pingutatav kiirkinnituskaart
- magnetiline telefoni hoidik
- Wi-Fi 6 adapter
- USB-C toiteadapter
- puhastuslapp
- peavõru
- veekindel kast
- kasutusjuhend
Üldine
| Tootja | Creality |
|---|---|
| Mudel | Sermoon X1 |
| Skannimisrežiimid | Sügava augu skannimine, detailne skannimine, kiirskannimine, markerivaba skannimine |
| Markerituvastuse täiustus | 12 sinist LED-i |
| Laseri ohutus | II klass (silmadele ohutu) |
| Kaal | 530 g |
| Mõõtmed | 216mm*74mm*51mm |
| Mehaaniline struktuur | Optoelektrooniline kronstein ja objektiivi alus, CNC integreeritud vormimine, täielik mehaaniline lukustus (parem stabiilsus, pikem kasutusiga) |
| Kalibreerimisplaat | Kõrgtäpne klaasist kalibreerimisplaat |
| Juhtmevaba töö | Toetatud |
| Arvuti konfiguratsioon | Windows: i7-Gen10 protsessor, Nvidia graafikakaart (8 GB VRAM), 32 GB RAM, Windows 10/11 (64-bit); Minimaalsed nõuded: i7-Gen7 protsessor, Nvidia graafikakaart (6 GB VRAM), 16 GB RAM, Windows 10/11 (64-bit); macOS: M1/M2/M3/M4 seeria protsessor, 16 GB RAM |
| Liidese tüüp | USB 3.0 × 1 |
| Sisendvõimsus | 12V, 3A |
| Töötemperatuur | -10 °C kuni 40 °C |
| Tööniiskus | 10-90% RH |
| Sertifikaadid | CE, RoHS, REACH, WEEE, FDA, FCC, UL, IC, RCM, PSE, SRRC, GB 4943.1 |
Ühe joone skannimisrežiim
| Täpsus | Kuni 0,02 mm |
|---|---|
| Ruumiline täpsus | 0,02 mm + 0,04 mm/m 0,02 mm + 0,03 mm/m (skaalaga) |
| Skannimiskiirus | 84 000 mõõtmist sekundis |
| Skannimiskiirus | Kuni 90 kaadrit sekundis |
| 3D eraldusvõime | 0,05-2 mm |
| Fotogramm-meetria | Fotogramm-meetria režiim (koos 2x magnetilise süsinikkiust skaalaga) |
| Minimaalne skannimismaht | 5 mm x 5 mm x 5 mm |
| Ühe jäädvustuse ulatus | 215 mm x 167 mm@200 mm, 325 mm x 323 mm@300 mm, 434 mm x 394 mm@400 mm, 542 mm x 463 mm@500 mm, 650 mm x 531 mm@600 mm |
| Töökaugus | 200 mm-600 mm |
| Värvikaardistamine | Toetatud |
| Joondusrežiim | Marker / Globaalne marker |
| Värviline lisavalgustus | 12 valget LED-i |
| Väliskannimine | Alla 100 000 luksi |
Skannimine 7 paralleelse laserjoone režiimis
| Täpsus | Kuni 0,02 mm |
|---|---|
| Ruumiline täpsus | 0,02 mm + 0,04 mm/m 0,02 mm + 0,03 mm/m (skaalaga) |
| Skannimiskiirus | 756 000 mõõtmist sekundis |
| Skannimiskiirus | Kuni 90 kaadrit sekundis |
| 3D eraldusvõime | 0,05-2 mm |
| Fotogramm-meetria | Fotogramm-meetria režiim (koos 2x magnetilise süsinikkiust skaalaga) |
| Minimaalne skannimismaht | 5 mm x 5 mm x 5 mm |
| Ühe jäädvustuse ulatus | 215 mm x 167 mm@200 mm, 325 mm x 323 mm@300 mm, 434 mm x 394 mm@400 mm, 542 mm x 463 mm@500 mm, 650 mm x 531 mm@600 mm |
| Töökaugus | 150 mm-400 mm |
| Värvikaardistamine | Toetatud |
| Joondusrežiim | Marker / Globaalne marker |
| Värviline lisavalgustus | 12 valget LED-i |
| Väliskannimine | Alla 50 000 luksi |
Skannimine 34 ristuva laserjoone režiimis
| Täpsus | Kuni 0,02 mm |
|---|---|
| Ruumiline täpsus | 0,02 mm + 0,04 mm/m 0,02 mm + 0,03 mm/m (skaalaga) |
| Skannimiskiirus | 1 734 000 mõõtmist sekundis |
| Skannimiskiirus | Kuni 85 kaadrit sekundis |
| 3D eraldusvõime | 0,05-2 mm |
| Fotogramm-meetria | Fotogramm-meetria režiim (koos 2x magnetilise süsinikkiust skaalaga) |
| Minimaalne skannimismaht | 5 mm x 5 mm x 5 mm |
| Ühe jäädvustuse ulatus | 215 mm x 167 mm@200 mm, 325 mm x 323 mm@300 mm, 434 mm x 394 mm@400 mm, 542 mm x 463 mm@500 mm, 650 mm x 531 mm@600 mm |
| Töökaugus | 200 mm-600 mm |
| Värvikaardistamine | Toetatud |
| Joondusrežiim | Marker / Globaalne marker |
| Värviline täitevalgustus | 12 valget LED-i |
| Väliskannimine | Alla 100 000 luksi |
Markerivaba skannimine (NIR)
| Täpsus | Kuni 0,05 mm |
|---|---|
| Ruumiline täpsus | 0,05 mm + 0,1 mm/m |
| Skannimiskiirus | 5 000 000 mõõtmist sekundis |
| Kaadrisagedus | Kuni 30 kaadrit sekundis |
| 3D eraldusvõime | 0,1-2 mm |
| Fotogramm-meetria | Fotogramm-meetria režiim (koos 2x magnetilise süsinikkiust skaalaga) |
| Minimaalne skannimismaht | 150 mm x 150 mm x 150 mm |
| Ühe jäädvustuse ulatus | 650 mm x 531 mm 600 mm juures; 1300 mm x 935 mm 1200 mm juures |
| Töökaugus | 170 mm-1200 mm |
| Värvikaardistamine | Toetatud |
| Joondusrežiim | Marker / Globaalne marker / Geomeetria / Tekstuur |
| Värviline lisavalgustus | 12 valget LED-i |
| Väliskannimine | Alla 30 000 luksi |
Kasutusjuhend
Asetage detail skanneri soovitatud jäädvustusmahusse ja kinnitage see, et vältida liikumist jäädvustamise ajal. Konfigureerige skannimise parameetrid kaasasolevas tarkvaras vastavalt detaili suurusele, pinnaviimistlusele ja soovitud detailsuse tasemele. Käivitage skannimine ühe või mitme käiguga; süsteem kasutab laserjooni ja NIR-tuvastust, et luua tihe punktipilv, mida saab registreerida ja teisendada polügoonvõrguks. Eksportige tulemused levinud 3D-failivormingutesse kontrollimiseks, CAD-modelleerimiseks või 3D-printimise ettevalmistamiseks.
Soovitused
Optimaalsete tulemuste saamiseks tagage stabiilne ümbritsev valgustus ja minimeerige peegeldavad või läbipaistvad pinnad; vajadusel kandke ajutist matistavat spreid. Kasutage tootja poolt pakutud kalibreerimisprotseduure ja edastage andmeid Wi‑Fi 6 või juhtmega võrgu kaudu, et säilitada failide terviklikkus. Väga väikeste detailide skannimisel kasutage aeglasemaid skannimiskiirusi ja kõrgema eraldusvõimega seadeid, et jäädvustada maksimaalselt detaile.
