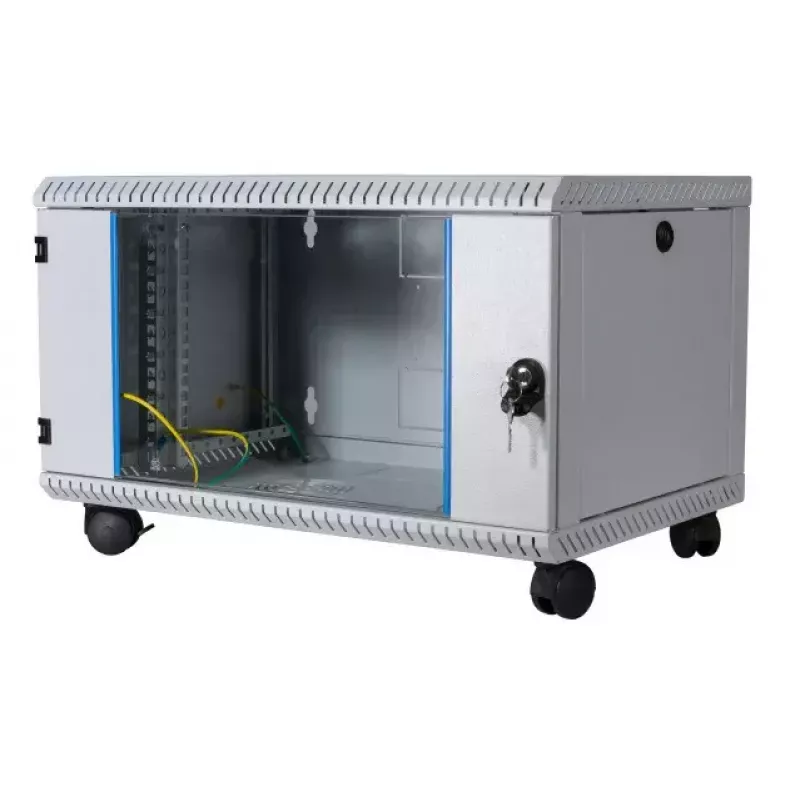

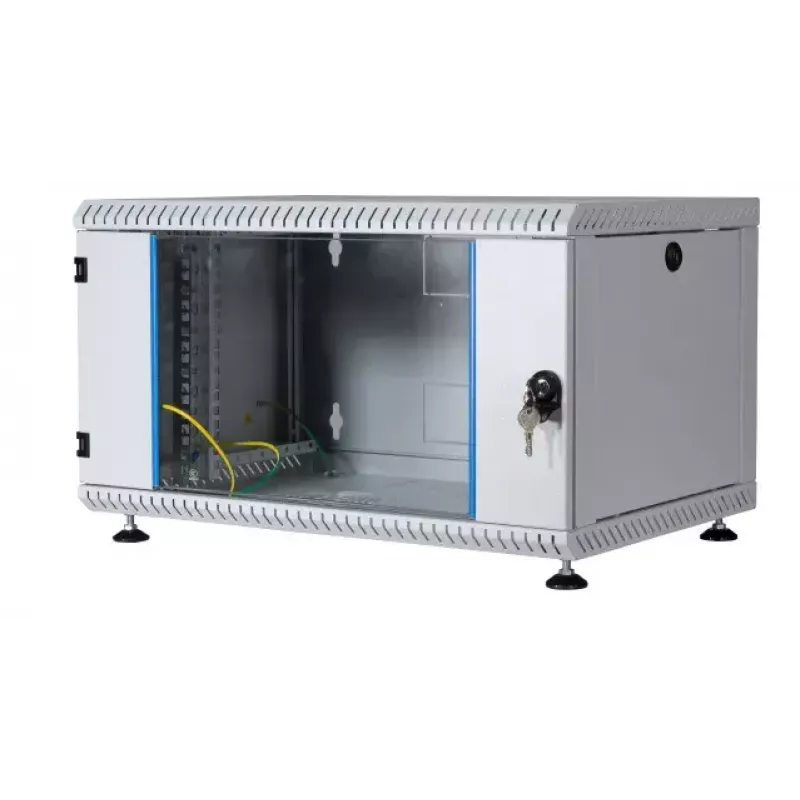

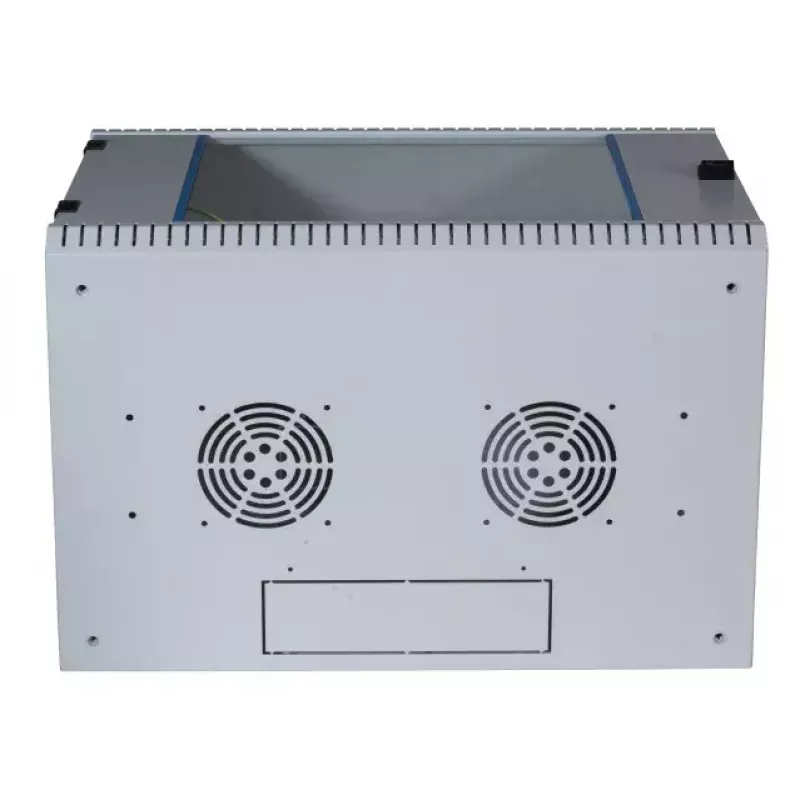

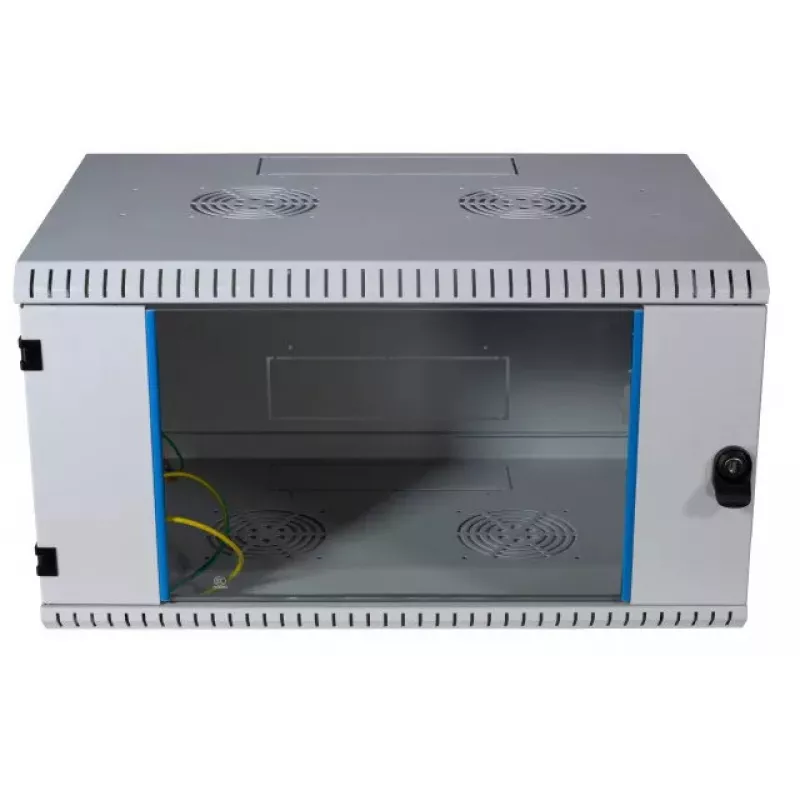

Rackikapp EFB Elektronik 9U 600x600x465 mm IP20 hall IP-turvakaamera jaoks

Terasplekist korpus EFB Elektronik 691709VGR.60 on eelmonteeritud 9U rackikapp, mis on mõeldud IP-turvakaamerate ja võrguseadmete jaoks. 600 x 600 mm jalajälg ja 465 mm kõrgus pakuvad kompaktset paigaldusruumi maksimaalse koormusega 50 kg. Kapil on eemaldatavad küljeseinad, keevitatud raam, tsingitud 2 x 19" profiilsiinid ees ja eelstantsitud kaablisisestusavad katuses, põhjas ja taga, et hõlbustada juhtmestiku paigaldamist. Viimistlus on RAL7035 helehall ja kaitseaste on IP20.

Eelised

Kapp tarnitakse täielikult eelmonteeritult ja iseventileerituna, mis vähendab paigaldusaega. See on ette valmistatud valikulise Plug & Play 2-ventilaatoriga seadme jaoks (artikli nr 691656xx) ja põhjas on neli kinnituskohta reguleeritavate jalgade või rataste jaoks (tellitakse eraldi). Esiusel on metallhinged ja riivlukk koos 4 mm sertifitseeritud turvaklaasist aknaga, mis tagab nähtavuse ja stabiilsuse. Kõik kapi sektsioonid on sisemiselt maandatud ja tarnekomplekti kuulub harjaterminal, puurimutterite komplekt (PU 20 tk) ja kaks võtit.

Sobib

• IP-turvakaamerate salvestus- ja võrguseadmete paigaldamine
• Väikesed serveri- või võrgupaigaldised, mis vajavad 9U rackiruumi
• Keskkonnad, mis vajavad kompaktset, lukustatavat 19" kappi kaablisisestuspunktidega

Peamised spetsifikatsioonid

• Bränd: EFB Elektronik, mudel: 691709VGR.60
• Racki suurus: 9U; 19" profiilsiinid, tsingitud, sügavuse reguleerimisega
• Mõõtmed (L x S x K): 600 x 600 x 465 mm
• Maksimaalne kandevõime: 50 kg
• Kaitseaste: IP20
• Värv: RAL7035 (helehall)
• Esiusel: riivlukk 4 mm sertifitseeritud turvaklaasiga; metallhinged
• Küljeseinad: eemaldatavad, lukustatavad; lukud on uksega samade võtmetega
• Kaablisisestus: eelstantsitud avad 250 x 70 mm katuses, põhjas ja taga
• Kaasasolevad tarvikud: 1 x harjaterminal, 1 x puurimutterite komplekt (PU 20), 2 x võtit

Kasutusjuhend

Asetage kapp stabiilsele pinnale või paigaldage reguleeritavad jalad/rattad, kasutades nelja põhjas olevat kinnituskohta (tellitakse eraldi). Avage esiuks kaasasolevate võtmetega, eemaldage vajadusel küljepaneelid ja paigaldage seadmed tsingitud 19" siinidele, reguleerides sügavust vastavalt vajadusele. Juhtige kaablid läbi eelstantsitud 250 x 70 mm avade katuses, põhjas või taga ja kasutage kaasasolevat harjaterminali korralikuks kaablisisestuseks. Enne paigaldatud seadmete voolu sisselülitamist veenduge, et sisemised maandusühendused on tehtud. Õhuvoolu parandamiseks paigaldage valikuline Plug & Play 2-ventilaatoriga seade (artikli nr 691656xx).

Soovitused

Kasutage kappi siseruumides kuivades keskkondades, mis vastavad IP20 kaitseastmele. Ärge ületage märgitud maksimaalset koormust 50 kg ja hoidke ventilatsiooniavad takistusteta. Kui kappi tuleb liigutada või paigutada ebatasasele põrandale, tellige reguleeritavad jalad või rattad; ventilaatoriseade on soovitatav, kui on vaja täiendavat sundventilatsiooni.
