PV kombineerimiskarp HiSmart NV822300 DC 3sisendit-3väljundit IP66 ühenduskarp päikesepaneelide massiividele

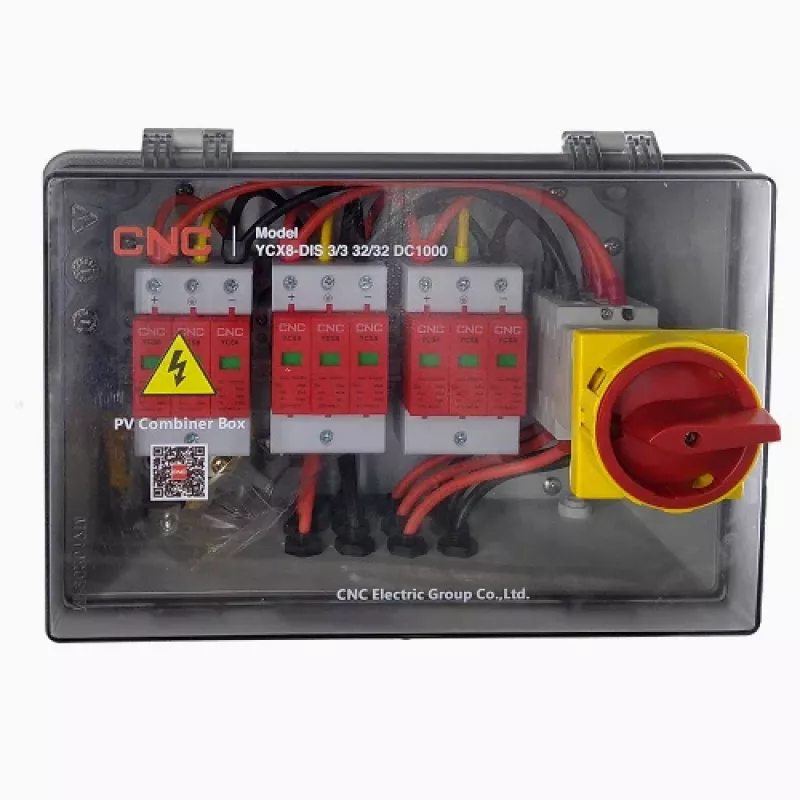

HiSmart NV822300 on PV kombineerimiskarp, millel on kolm alalisvoolu sisendit ja kolm alalisvoolu väljundit, mõeldud päikesepaneelide massiividele. IP66-reitinguga polükarbonaadist korpus tagab tolmukindla ja tugeva veekaitse välistingimustes, nii katusel kui ka maapinnal paiknevate paigaldiste jaoks. Seade sisaldab lukustatavat alalisvoolulülitit, millel on patenteeritud kaarekustutuskamber, ja kolme alalisvoolu liigpingekaitset, et kaitsta ja isoleerida päikesepaneelide alalisvoolu poolt, lihtsustades samal ajal stringide koondamist ja kaablihaldust.

Eelised

Kombineerimiskarp toetab kuni 1000 V alalisvoolu ja sisaldab lukustatavat 1000 V, 25 A alalisvoolulülitit, millel on patenteeritud kaarekustutuskamber. Kolm sisseehitatud alalisvoolu liigpingekaitset tagavad kiire reageerimisega kaitse (reageerimisaeg <25 ns) ja maksimaalse tühjendusvoolu 40 kA. Polükarbonaadist korpus vastab UL94 V0 leegiaeglustusklassile, UV-kindlusele ja IEC60529 IP66 kaitsele ning karbiga on kaasas MC4-ühilduvad pistikud lihtsaks ühendamiseks.

Sobib

• Mitme PV stringi ühendamiseks elamu- ja ärikatustel
• Maapinnale paigaldatud päikesepaneelide massiividele, mis vajavad organiseeritud alalisvoolu stringide koondamist
• Välistingimustes paigaldistele, mis vajavad IP66 tolmu- ja veekaitset

Peamised spetsifikatsioonid

• Sisendid: 3 stringi
• Väljundid: 3 stringi
• Maksimaalne süsteemipinge: 1000 V DC
• Alalisvoolulüliti: 1000 V, 25 A (1 tk), lukustatav, patenteeritud kaarekustutuskamber
• Alalisvoolu liigpingekaitse: 1000 V, Imax 40 kA (3 tk), In 20 kA, Up 3,6 kV, reageerimisaeg <25 ns
• Lühisvool sisendi kohta (Isc): reguleeritav 15 A–30 A
• Maksimaalne väljundvool: 25 A
• Karbi materjal: polükarbonaat, UL94 V0
• Sissepääsukaitse: IP66 (IEC60529)
• Mõõtmed: 312 × 262 × 162 mm
• Sisendkaabli läbiviigud: PG09, 2,5–16 mm
• Väljundkaabli läbiviigud: PG21, 2,5–16 mm
• Töötemperatuur: -25 °C kuni +60 °C
• Standardid: IEC60529, UL508i, IEC60947-3 Pv2, IEC 61643-31, EN 50539-11 + A1
• Garantii: 24 kuud

Kasutamine

Paigaldage kombineerimiskarp sobivale tasasele pinnale vastavalt kohalikele elektrieeskirjadele. Ühendage kuni kolm PV stringi sisendklemmidega ja suunake kombineeritud väljundid inverterisse, kasutades väljundklemme; MC4-ühilduvad pistikud lihtsustavad stringide ühendamist. Kasutage lukustatavat alalisvoolulülitit alalisvoolu poole isoleerimiseks paigaldamise ja hoolduse ajal. Veenduge, et kaabli läbimõõdud vastavad määratud läbiviikude vahemikele (2,5–16 mm) ja pingutage kõik ühendused tootja pöördemomendi soovituste kohaselt.

Soovitused

Paigaldage HiSmart NV822300 piisava ventilatsiooniga kohta, eemal prahi otsesest kogunemisest. Kontrollige süsteemi polaarsust ja veenduge, et liigvoolukaitse on tagatud vastavalt inverteri ja kohalikele eeskirjadele. Kontrollige perioodiliselt korpuse tihendeid, liigpingekaitsemooduleid ja ühendusi ning vahetage liigpingekaitsmed pärast olulisi liigpinge sündmusi või hooldusintervallide kohaselt.
