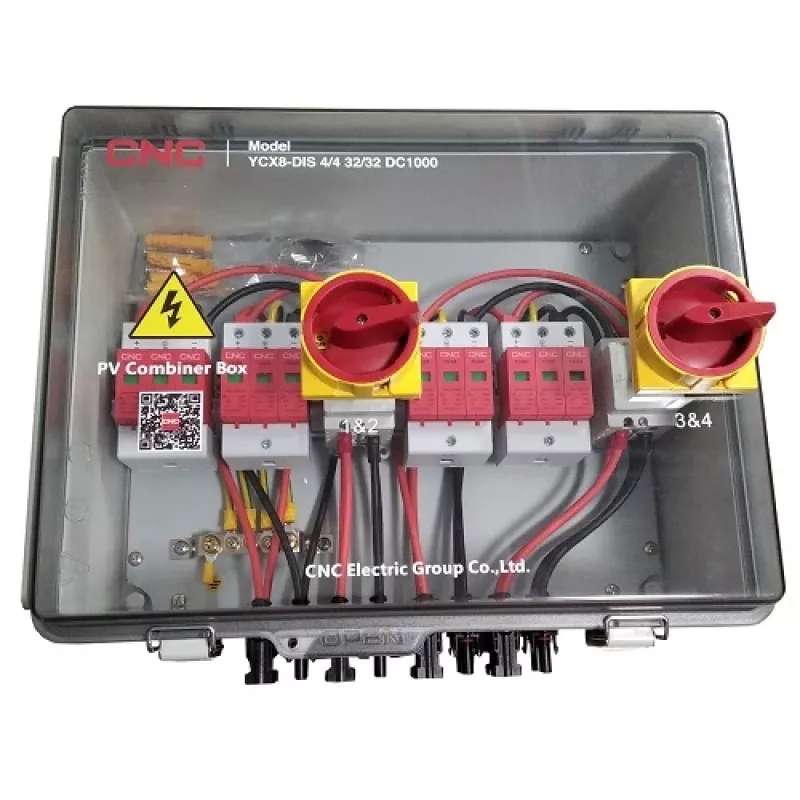

PV kombikarp HiSmart NV822317 DC 4 sisendit-4 väljundit IP66

HiSmart NV822317 on PV kombikarp alalisvoolu fotogalvaanilistele süsteemidele nelja sisendi ja nelja väljundiga, nimipinge kuni 1000 V DC ja ehitatud IP66 kaitseastmele. Korpuse materjal on leegiaeglustav (V0), UV-kindel ja lukustatav, MC4 pistikutega lihtsaks stringide ühendamiseks. Seade sisaldab alalisvoolulüliteid ja liigpingekaitset, et koondada mitu PV stringi ühte kaitstud alalisvoolu jaotuspunkti, mis sobib katuse- või maapealsetele paneelidele.

Eelised

Kombikarp pakub kompaktset, ilmastikukindlat lahendust nelja PV stringi ühendamiseks neljaks väljundiks, pakkudes samal ajal liigpingekaitset nelja spetsiaalse SPD-mooduliga ja kahe lukustatava alalisvoolulülitiga, millel on patenteeritud kaarekustutuskambrid. Polükarbonaadist korpus vastab IP66 tolmu-/veekindluse ja V0 UL94 leegiaeglustusstandarditele, lihtsustades välist paigaldust ja hooldust. Kaabli läbiviiguti suurused on ette nähtud tavaliste PV-kaablite läbimõõtude jaoks ning disain vastab asjakohastele IEC ja UL standarditele alalisvoolu lülitamise ja liigpingekaitse osas.

Sobib

• Väikestele kuni keskmistele katusel asuvatele PV-süsteemidele kuni nelja stringiga
• Maapealsetele paneelidele, kus on vaja kompaktset välist alalisvoolu jaotuspunkti
• Paigaldistele, mis vajavad IP66 kaitset ja leegiaeglustavat korpust
• Süsteemidele, mis kasutavad MC4 pistikutega PV-mooduleid

Peamised spetsifikatsioonid

• Sisendid: 4 stringi
• Väljundid: 4 stringi
• Maksimaalne süsteemipinge: 1000 V DC
• Alalisvoolulülitid: 1000 V, 25 A (2 tk), lukustatavad, patenteeritud kaarekustutuskamber; standardid UL508i, IEC 60947-3 Pv2
• Liigpingekaitseseadmed (SPD): 1000 V, Imax 40 kA (4 tk), In 20 kA, reaktsiooniaeg <25 ns; standardid IEC 61643-31, EN 50539-11+A1
• Lühisvool sisendi kohta (Isc): seadistatav 15 A–30 A
• Maksimaalne väljundvool: 25 A
• Pingekaitse tase (Up): 3,6 kV
• Karbi materjal: polükarbonaat
• Kaitseaste: IP66; leegikindlus V0 (UL94)
• Mõõtmed: 428 × 358 × 258 mm
• Sisendkaabli läbiviigud: PG09 2,5–16 mm² jaoks
• Väljundkaabli läbiviigud: PG21 2,5–16 mm² jaoks
• Töötemperatuur: -25 °C kuni +60 °C
• Garantii: 24 kuud

Kasutamine

Paigaldage HiSmart NV822317 kombikarp sobivale välispinnale vastavalt kohalikele elektrieeskirjadele ja tootja paigaldusnõuetele. Ühendage kuni neli PV stringi MC4 sisendpistikutesse ja juhtige kombineeritud väljundid läbi väljundläbiviikude. Kasutage lukustatavaid alalisvoolulüliteid, et isoleerida alalisvoolu pool enne hooldust. Enne süsteemi pingestamist kontrollige SPD paigaldust ja korralikku maandust. Veenduge, et kaabli läbimõõdud vastavad ettenähtud PG läbiviikudele, ja pingutage ühendused soovitatud pöördemomendi väärtusteni.

Soovitused

Paigaldage ja võtke kombikarp kasutusele ainult kvalifitseeritud personali poolt. Kontrollige regulaarselt kaablisisendeid, läbiviigutihendeid ja SPD indikaatoreid ning vahetage SPD mooduleid pärast nimilahendussündmusi või vastavalt tootja soovitustele, et säilitada kaitsetasemed.
