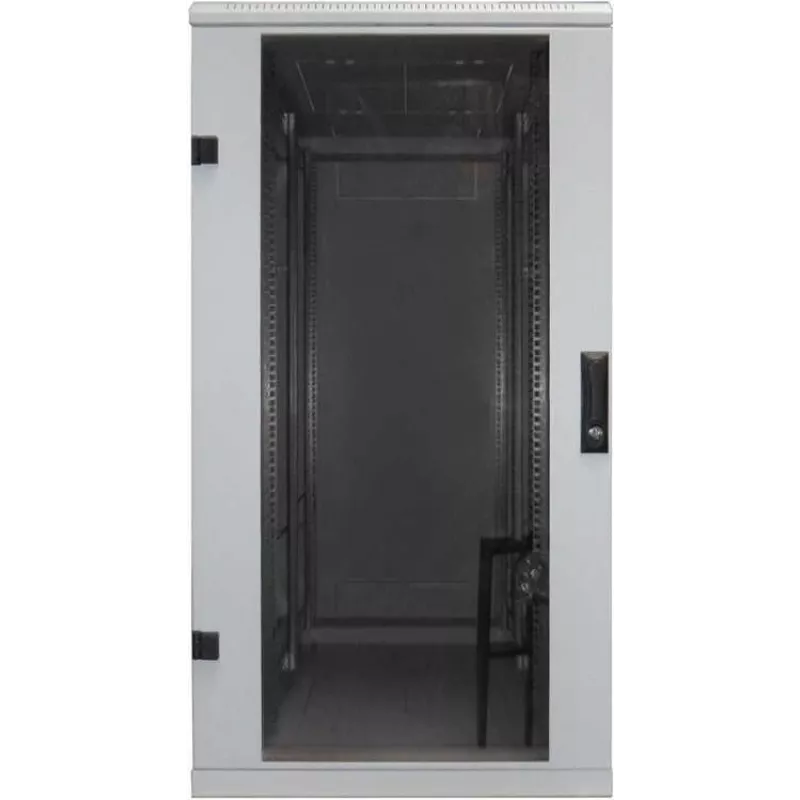

Püstik Triton RMA-27-A66-CAX-N1 27U 800 kg Hall

Keevitatud põrandajaotuskapp eemaldatavate külg- ja tagapaneelidega, IP20, kandevõime 800 kg. Uue põlvkonna N1 RMA püstikute seeria kasutab uuenduslikke raamielemente, mis võimaldavad kõikidel suurustel suuremat 800 kg kandevõimet, säilitades samas konstruktsiooni tugevuse. Konstruktsiooni kõrge stabiilsus. RMA-l on töökindel keevitatud konstruktsioon. Kõrge töökvaliteet ja uusim tehnoloogia tagavad kapi suurepärase välimuse. Kahepoolsed uksed on varustatud pistikhangedega. Paindlik uste avamine. Hingesüsteem võimaldab ust avada peaaegu 180°. Uksed on kergesti eemaldatavad ja uksehinge saab muuta. Tritoni kangikäepidemed. Toodame oma püstikute jaoks pöörlevaid kangikäepidemeid. Plastikmooduli vahetamisega (ei sisaldu tarvikukomplektis) saab kasutada ka poolsilindrilist lukusilindrit (valikuline tarvik). Patent: PUV 2013-27443. Reguleeritavad vertikaalsed lukustussiinid. Vertikaalsed 19" restisiinid on kapi sügavuses lõpmatult reguleeritavad. See hõlbustab komponentide paigaldamist ja kaablihaldust. Eemaldatavad külg- ja tagapaneelid. RMA-l on keevitatud raam ja eemaldatavad külgpaneelid. Nagu tagapaneel, on need standardvarustuses raami külge kinnitatud sama võtmega avatavate lukkudega. Eriuksed ventilatsiooniseadmetele. Selle jaotustüübi jaoks saab tellida spetsiaalse täismetallist ukse RAx-CH-X0x-X3 ventilatsiooniseadmete paigaldamiseks. Lisateavet leiate jaotisest Aktiivne ventilatsioon. Läbimurdeavad. Jaoturi tagumises osas olevad kaablisisestusavad on varustatud läbimurdetavate kattematerjalidega. Neid saab tolmukindlaks tihendada harjariba abil. Plastikraam kaitseb kaableid kahjustuste eest (mõlemad kuuluvad tarvikukomplekti). Avaus ventilatsiooniseadmele. Suur avaus koos läbimurdetava paneeliga võimaldab Tritoni ventilaatorpaneeli paigaldada ja eemaldada väljastpoolt ilma kruvideta. Rattad, reguleeritavad jalad, sokkel. Jaoturit saab paigaldada reguleeritavatele jalgadele (tarvikukomplekti osa), kasutades valikuliselt sokleid, rattaid või tugevdatud rattaid tugiraamiga vastavalt vajadusele. Tagapaneel. Eemaldatavatel külg- ja tagapaneelidel on standardvarustuses samad sama võtmega avatavad lukud nagu eesuksel. Ventilatsiooniavad raamis. RMA jaoturitel on raamis ventilatsiooniavad jahutusõhu varustamiseks paigaldatud komponentidele. Jahutust saab toetada ventilatsiooniseadme paigaldamisega. Maandus. Kõik eemaldatavad osad on asjakohaste standardinõuete kohaselt omavahel ühendatud ja maandatud. Painderaam (kehtib 800 mm laiuste jaoturite kohta). Süsteem võimaldab paigaldada reguleeritavaid vertikaalseid kinnitusiine 19", 21" ja 23" vahekaugustega sõltuvalt kasutatavast tehnoloogiast. Keskmised vertikaalsete kinnitusiinide paarid. Sügavusega üle 800 mm jaotuskilpidele tarnime standardvarustuses kolmanda paari vertikaalseid kinnitusiine, mis tänu oma avatud profiilile ei sega sügavamate komponentide paigaldamist. Lühemad komponendid saab kinnitada keskmistele vertikaalidele erinevate tugede abil (valikulised tarvikud). Pöördraam. 800 mm laiuseid RMA ja RZA jaotureid saab varustada pöördraamiga, mille kandevõime on 150 kg. Maksimaalne paigaldussügavus 19" lisaseadmetele on 330 mm. 19" põrandajaotur IP20 kaitseastmega. Jaotur sisaldab komponentide paigaldamiseks 4 (sügavamatel kui 800 mm jaoturitel 6) reguleeritavat vertikaalset lukustussiini. Jaoturi konstruktsioon: keevitatud teraskonstruktsioon eemaldatavate seintega, ühe- või kahepoolmelised uksed täismetallist, perforeeritud (80 % ja 86 % õhu läbivus) või klaasustega, paksusega 4 mm turvaklaas. Neid saab paigaldada jaoturi esi- või tagaosale. Ühe ukse maksimaalne lubatud koormus on 20 kg. Minimaalne pinnakatte paksus on 65 µm. Need kapid on mõeldud andme- ja telekommunikatsioonisüsteemide ning nende jaotussüsteemide paigaldamiseks. Jaotusraam ja kõik eemaldatavad osad (külg- ja tagapaneelid, uksed jne) on ühendatud maanduskaablitega, mis peavad olema kogu kapi kasutusea jooksul korralikult kinnitatud ja ühendatud. Kapi põhjas on M8 kruvi peamise maanduspunktina. Kaablisisestusavad läbimurdetavate kaanetega asuvad üla- ja alaosas. Soovitatav maksimaalne staatiline koormus jaoturile on 800 kg reguleeritavate jalgade või sokli kasutamisel. Materjal: 4 mm karastatud turvaklaas, sügavtõmmatud terasplekk, plastosad, kinnitusmaterjal.

• Sügavus: 600 mm
• Kõrgusühik: 27U
• Ukse kõrgus: 1214 mm
• Soovitatav maksimaalne koormus: 800 kg
• Tollitarifistiku number: 8538100090
• Eemaldatavad külgpaneelid: Jah
• Eemaldatav tagapaneel: Jah
• Värvus: Hall (RAL7035)
• Lahtivõetav: Ei
• Kõrgus (väljast): 1300 mm
• Pakendi kõrgus: 1.300 m
• Pakendi maht: 0.4680 m³
• Esiluuk: Klaasuks vasakpoolse hingega
• Esilukustus: Ühepunktiline lukustus, turvalukk
• Parempoolne külgpaneel: Täismetall, kahe turvalukuga
• Vasakpoolne külgpaneel: Täismetall, kahe turvalukuga
• Tagapaneel/uks: Täismetallist tagapaneel, kahe turvalukuga
• Tagalukustus: Turvalukk tagapaneelile
• Ukse laius: 497 mm
• Tootja nr: RMA-27-A66-CAX-N1
• EAN vöötkood: 8595105190685
• Pakendi pikkus: 0.600 m
• Tootja teave: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Tootemärkus: Kapi kõrgus on antud ilma tarvikukomplektis kaasasolevate reguleeritavate jalgadeta. Nende jalgade paigaldamisel suureneb kapi paigaldusmõõt 24 kuni 35 mm võrra.
• Vertikaalsete siinide maksimaalne vahekaugus: 517 mm
• Päritoluriik: Tšehhi Vabariik
• Pakkumuses: Ei
• Tugevalt alandatud hind: Ei
• Kaal: 60.160 kg
• Pakendi laius: 0.600 m
• Kaubamärk: Tritón
• Laius: 600 mm
• Kaitseklass: IP20

Kasutusjuhend

Asetage püstik tasasele pinnale ja kinnitage reguleeritavad jalad või paigaldage vastavalt asukohavajadustele valikulised rattad või alus. Reguleerige vertikaalsed 19" siinid soovitud sügavusele ja kinnitage need seadmete paigaldamiseks. Kasutage läbimurdetavaid kattematerjale kaablisisestuseks ning paigaldage harjaribad või tihendid tolmu sissepääsu vähendamiseks. Vajadusel tellige ventilaatoriseadme ukse tarvik Tritoni ventilaatoriseadmete paigaldamiseks ning paigaldage horisontaalne kaablihaldus või pöördraam vastavalt vajadusele raskemate koormate toetamiseks ja juhtmestiku korrastamiseks.

Soovitused

Jaoturite puhul, mille seadmekoormus ületab 500 kg, paigaldage horisontaalne kaablihaldussüsteem karkassi tugevdamiseks. Veenduge eemaldatavate osade maanduses vastavalt kohalikele standarditele ning kaaluge aktiivset jahutust (ventilaatoriseadmed) suure tihedusega seadmete korral.
