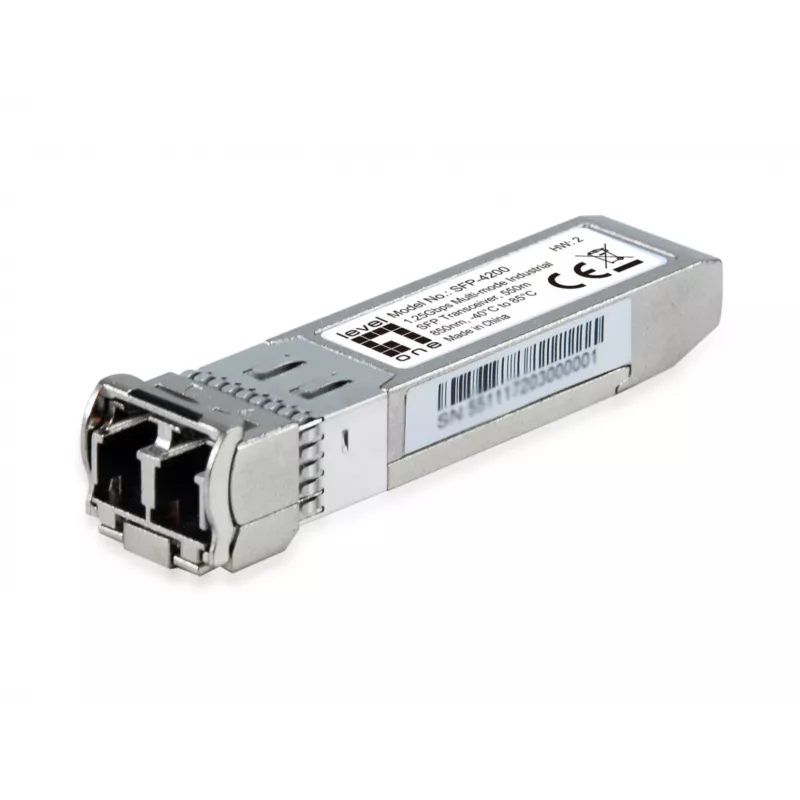

LevelOne 1,25 Gbps mitmerežiimiline tööstuslik SFP transiiver, 550 m, 850 nm, -20 °C kuni 85 °C

LevelOne SFP-4200 on 1,25 Gbps väikese kujuteguriga pistikühendusega (SFP) transiiver mitmerežiimiliste kiudoptiliste linkide jaoks. Töötades lainepikkusel 850 nm ja toetades kuni 550 m pikkuseid ühendusi, vastab see moodul IEEE 802.3z Gigabit Etherneti ja SFP MSA standardile. Transiiver kasutab dupleks-LC-pistikut, vajab 3,3 V üht toiteallikat ja on kuumalt vahetatav. Selle metallkorpus vähendab elektromagnetilisi häireid ning seade vastab RoHS-i ja pliivabadele nõuetele. Tööstuslik töötemperatuurivahemik -20 °C kuni 85 °C muudab selle sobivaks paigaldistele, mis nõuavad laiendatud temperatuuritaluvust.

Eelised

SFP-4200 pakub standarditele vastavat Gigabit Etherneti jõudlust kompaktses, kuumalt vahetatavas SFP-vormingus. Selle metallkorpus minimeerib elektromagnetilisi häireid, säilitades samal ajal RoHS-i ja pliivaba vastavuse. 3,3 V ühe toitepinge ja dupleks-LC-pistikuga ühildub see paljude võrguseadmetega ning toetab stabiilseid optilisi linke mitmerežiimilise kiu kaudu kuni 550 m kaugusele. Laiendatud töötemperatuurivahemik toetab kasutamist tööstuskeskkondades.

Sobib

• Lühimaa mitmerežiimiliste kiu Gigabit Etherneti linkide jaoks kuni 550 m
• Lülitite, ruuterite ja meediamuundurite jaoks SFP-portidega
• Tööstuslike võrgupaigaldiste jaoks, millel on laiad temperatuurinõuded

Peamised spetsifikatsioonid

• Andmeedastuskiirus: 1,25 Gbps (1250 Mbit/s)
• Kiu tüüp: Mitmerežiimiline
• Lainepikkus: 850 nm
• Maksimaalne ulatus: 550 m
• Pistik: Dupleks-LC
• Liides: SFP (MSA-ga ühilduv)
• Toiteallikas: 3,3 V üksik
• Töötemperatuur: -20 °C kuni 85 °C
• Vastavus: IEEE 802.3z, RoHS, pliivaba

Kasutamine

Sisestage SFP-4200 moodul ühilduvasse SFP-porti lülitis, ruuteris või meediamuunduris, kui hostseade on sisse või välja lülitatud (kuumalt vahetatav). Ühendage mitmerežiimiline LC-ühenduskaabel dupleks-LC-pistikutesse, jälgides õiget saate/vastuvõtu suunda. Veenduge, et hostseade toetab 1,25 Gbps SFP-mooduleid, ja konfigureerige vajadusel võrguseadmetes lingi seaded. Järgige transiiveri käsitsemisel standardseid ESD-ettevaatusabinõusid ja hoidke tolmukorgid kasutamata portidel, et kaitsta optilist liidest.

Soovitused

Kasutage mitmerežiimilist OM1/OM2/OM3 kiudu, mis sobib 850 nm tööks, ja kontrollige lingi eelarvet kuni 550 m kauguste jaoks. Karmides keskkondades kasutamiseks kinnitage süsteemi ühilduvus laiendatud temperatuurivahemikega ja viige pärast paigaldamist läbi lingi testimine, et kontrollida optilist võimsust ja BER-i.
