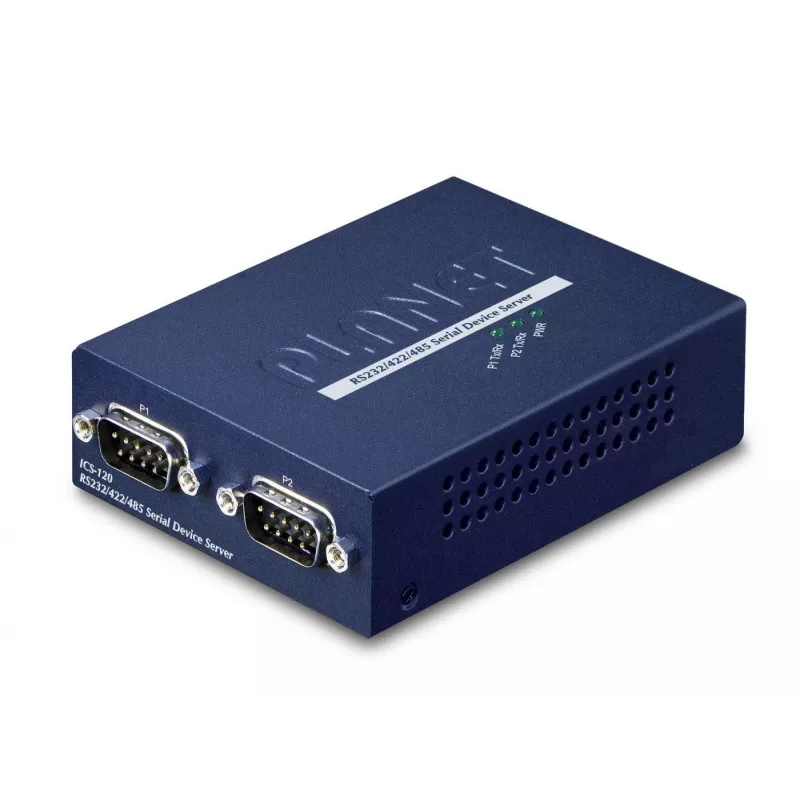

PLANET ICS-120 2-pordiline RS232/422/485 jadapordiserver

PLANET ICS-120 on kompaktne 2-pordiline jadaseadmeserver, mis muundab kaks RS232/RS422/RS485 jadaliidest 10/100BASE-TX Ethernet-ühenduseks, võimaldades pärandjadaseadmetel liituda TCP/IP-võrguga ilma olemasolevat riist- või tarkvara välja vahetamata. ICS-120 toetab töötemperatuuri vahemikku -10 kuni 60 °C ning on loodud kulutõhusaks ja ruumisäästlikuks paigalduseks tööstus- ja kaubanduskeskkondades.

Eelised

ICS-120 pakub usaldusväärset jada-Etherneti muundamist ühe RJ45 10/100BASE-TX pordi ja kahe konfigureeritava jadapordiga, mis toetavad RS232, RS422 ja RS485 standardeid. See võimaldab paindlikku kaugjuhtimist veebiliidese, Telneti ja virtuaalse COM (VCOM) liideste kaudu, mitut töörežiimi rakenduse või jadahäire/IP-ühenduse jaoks ning kompaktset väikese energiatarbega disaini (5,5 mA tarbimine), mis lihtsustab integreerimist olemasolevatesse võrkudesse.

Sobib kasutamiseks

• Pärandjadaseadmete (RS232/RS422/RS485) ühendamiseks Ethernet-võrkudega
• Tööstuslikes seire- ja juhtimissüsteemides, mis vajavad kaugjuurdepääsu
• Süsteemiintegraatoritel, kes uuendavad seadmeid ilma jadariistvara välja vahetamata
• Keskkondades, kus ruumi on vähe ja vaja on kompaktset jadaserverit

Peamised tehnilised andmed

• Mudel: PLANET ICS-120 (MPN: ICS-120, EAN: 4711605285445)
• Jadapordid: 2 × RS232/RS422/RS485 (konfigureeritavad)
• Ethernet: 1 × 10/100BASE-TX RJ45
• Energiatarve: 5,5 mA
• Mõõtmed: 97 × 70 × 26 mm
• Kaal: 189 g
• Töötemperatuur: -10 kuni 60 °C
• Värv: sinine

Kasutamine

Paigaldage ICS-120 jadaseadmete lähedale, ühendage iga seade sobiva RS232/RS422/RS485 juhtmestikuga serveri jadaporti ning ühendage Ethernet-kaabel 10/100BASE-TX RJ45 porti, et liituda TCP/IP-võrguga. Seadistage võrgu- ja jadaparameetrid veebiliidese, Telneti või VCOM-utiliidi kaudu vastavalt oma rakenduse nõuetele. Valige sobiv töörežiim (rakendus- või jada-/häirerežiim), et sobitada, kuidas seadmed ühendusi algatavad või neile reageerivad.

Soovitused

Usaldusväärseks pikaajaliseks tööks paigaldage ICS-120 ventileeritavasse kohta selle ettenähtud temperatuurivahemikus (-10 kuni 60 °C), kasutage vajadusel varjestatud kaableid häirete vähendamiseks ning tehke seadme konfiguratsioonist varukoopia pärast esmast seadistamist, et lihtsustada tulevast hooldust või asendamist.
