Jadaseadme server Exsys EX-6122-2 — Ethernet kahele RS-232/422/485 pordile, vajab 12V/3A toidet

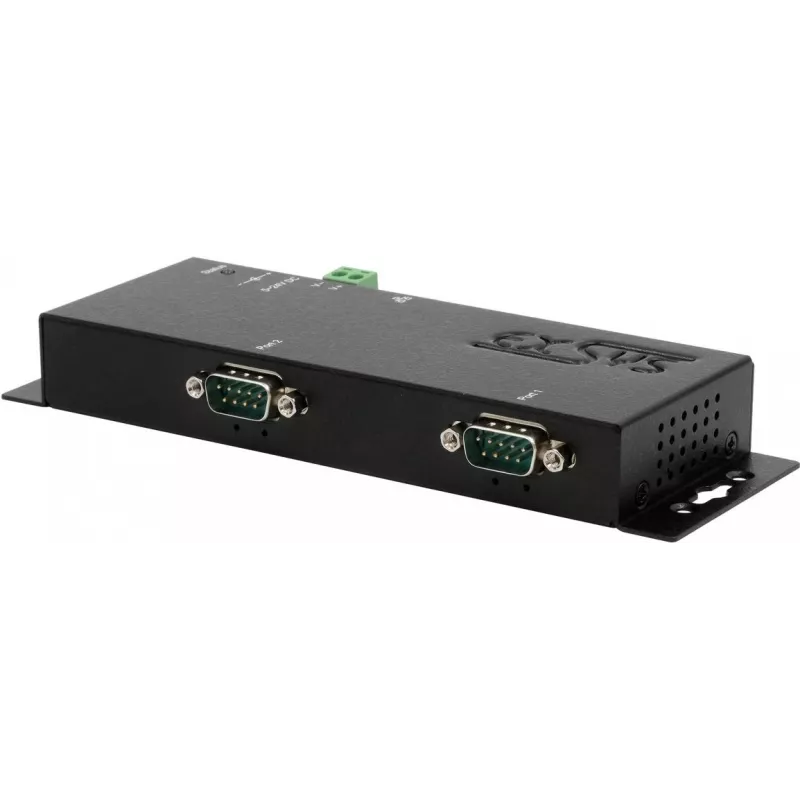

Exsys EX-6122-2 on kompaktne jadaseadme server, mis pakub Ethernetilt jadaliidese teisendamist kahe sõltumatult seadistatava pordiga. Iga jadaport toetab RS-232, RS-422 ja RS-485 standardeid, võimaldades pärandseadmete ja kaasaegsete IP-võrkude integreerimist kaugseireks, juhtimiseks ja andmehõiveks. Seade vajab välist 12V/3A toiteallikat ning on mõeldud keskkondadesse, kus on vaja usaldusväärset jada-Ethernet-ühenduvust.

Eelised

Exsys EX-6122-2 pakub paindlikke jadaliidese valikuid automaatse või käsitsi valikuga RS-232, RS-422 ja RS-485 vahel iga pordi kohta, võimaldades ühendust paljude seadmetega ilma täiendavate muunduriteta.Kahe pordi võimekus võimaldab kahte sõltumatut jadaseadet võrgustada ühe Ethernet-ühenduse kaudu, lihtsustades süsteemiarhitektuuri. Seadmeserver toetab standardseid võrguprotokolle kaugjuurdepääsuks ja tsentraliseeritud andmekogumiseks, vähendades kohapealse sekkumise vajadust. Selle kompaktne disain ja välise toite nõue muudavad selle sobivaks paigaldamiseks kappidesse või DIN-liistudele, kus ruum ja toitejaotus on piiratud.

Sobib

• Tööstusautomaatika ja PLC integreerimine
• Müügikohtade süsteemid ja jaekaubanduse välisseadmed
• Telemeetria, SCADA ja kaugandurite võrgud
• Pärandjadaseadmete ühendamine IP-põhiste süsteemidega

Peamised tehnilised andmed

• Võrguliides: Ethernet (10/100 Mbit/s)
• Jadapordid: 2 sõltumatult seadistatavat porti
• Toetatud jadastandardid: RS-232, RS-422, RS-485
• Jadaandmeedastuskiirused: tüüpilised tööstusstandardite edastuskiirused (seadistatav)
• Toitesisend: vajab välist 12V alalispinge, 3A toiteallikat
• Vormitegur: kompaktne korpus, sobiv kappi või DIN-liistule paigaldamiseks
• Töökeskkond: mõeldud tööstuslikuks ja äriliseks kasutamiseks

Kasutamine

Paigaldage EX-6122-2 kohta, kus on stabiilne võrguühendus ja sobiv keskkonnakaitse. Ühendage Ethernet-kaabel võrguporti ja kinnitage jadaseadmed kahe jadapordi külge, kasutades õiget juhtmestikku ja pistikutüüpi RS-232, RS-422 või RS-485 jaoks. Ühendage seadmesse 12V/3A alalispinge toiteallikas. Seadistage võrguparameetrid ja jadapordi sätted seadme veebiliidese või seadistusutiliidi kaudu, et need vastaksid ühendatud seadmete sideparameetritele. Pärast seadistamist muutuvad jadaseadmed IP-võrgu kaudu kättesaadavaks kaugseireks, andmekogumiseks ja juhtimiseks.

Soovitused

Kontrollige iga seadme jadajuhtmestikku ja maandusühendusi enne toite rakendamist ning valige iga pordi jaoks sobiv jadastandard, mis vastab ühendatud seadmetele. Kasutage reguleeritud 12V/3A toiteallikat piisava liigpingekaitsega. Elektriliselt mürarikastes keskkondades paigaldamisel kasutage varjestatud kaableid ja RS-422/RS-485 ühenduste nõuetekohast lõpetamist, et tagada usaldusväärne side.
