Pingeregulaatori plaat H-TRONIC 130312 LM317-T jaoks väljundpinge 1,2–32 V DC (monteeritud seade koos regulaatoriga)

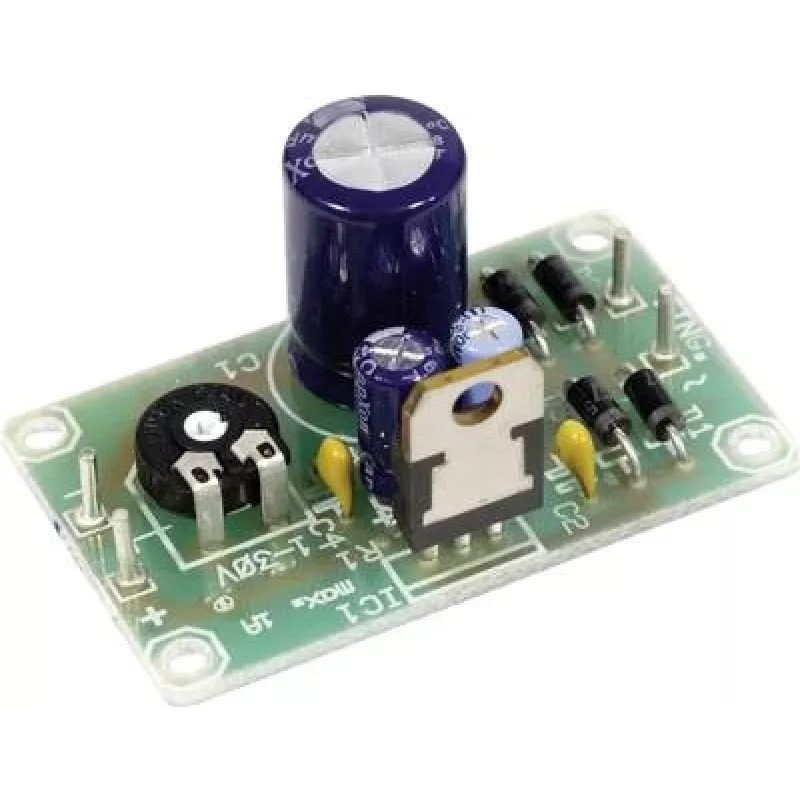

Monteeritud pingeregulaatori plaat H-TRONIC 130312 on ehitatud reguleeritava LM317-T regulaatori ümber ja pakub kompaktset, kasutusvalmis lahendust stabiilse alalisvooluväljundi genereerimiseks vahemikus 1,2 kuni 32 V. Seade sisaldab paigaldatud regulaatorit ja kõiki vajalikke passiivkomponente väikesel trükkplaadil, muutes selle sobivaks laboratoorsete toiteallikate, prototüüpide, remondi ja manussüsteemide jaoks, kus on vaja kompaktset reguleeritavat pingeallikat.

Eelised

Monteeritud plaat säästab aega võrreldes regulaatorahela ehitamisega eraldi osadest ning tagab õige paigalduse ja vahekaugused LM317-T jaoks TO-220 formaadis. See pakub laia väljundpinge vahemikku 1,2 kuni 32 V ja toetab voolutugevust kuni 1 A, võimaldades kasutamist mitmesuguste madalpingeahelatega. Kompaktne trükkplaat (umbes 31 mm × 50 mm) ja kaasasolevad üksikasjalikud monteerimis- ja kasutusjuhised lihtsustavad paigaldamist ja integreerimist projektidesse.

Sobib

• Laboratoorsed toiteallikad hobikasutuseks ja laboratoorseks kasutamiseks
• Prototüüpimine ja elektroonikaarendus
• Defektsete reguleeritavate toitemoodulite remont ja asendamine
• Manusseadmed, mis vajavad väikest reguleeritavat alalisvooluallikat

Peamised spetsifikatsioonid

• Väljundpinge vahemik: 1,2–32 V DC
• Maksimaalne väljundvool: 1 A
• Maksimaalne lubatud sisendpinge: 25 V AC (või vastav DC)
• Regulaatori tüüp: reguleeritav lineaarregulaator (LM317-T), paigaldatud TO-220 formaadis
• Trükkplaadi mõõtmed: u. 31 mm (laius) × 50 mm (pikkus)
• Sisaldab paigaldatud regulaatorit ja vajalikke passiivkomponente
• Tarnitakse monteeritud seadmena koos dokumentatsiooniga

Kasutamine

Ühendage sisendklemmid sobiva nimiväärtusega reguleerimata alalis- või vahelduvvooluallikaga, mis jääb määratud sisendpinge vahemikku, jälgides polaarsust alalisvooluühenduste puhul. Reguleerige väljundpinget plaadil oleva potentsiomeetri või reguleerimispunktide abil, kuni saavutatakse soovitud väljund, ning kontrollige pinget ja voolupiiranguid multimeetriga enne tundlike koormuste ühendamist. Kinnitage TO-220 regulaator jahutusradiaatorile, kui rakendus läheneb maksimaalsele voolutugevusele või kui on oodata pikaajalist töötamist kõrgendatud hajumisega.

Soovitused

Töökindlaks tööks hoidke sisendpinget vähemalt mõni volt kõrgem nõutavast väljundpingest, et säilitada reguleerimisvaru, ja tagage piisav jahutus, kui tarbitakse voolutugevust ligi 1 A. Kasutage lühikesi, madala takistusega juhtmeid ja sobivat kaitset (kaitsmed või voolupiirang) ühendatud ahelate jaoks. Täpsema paigaldus- ja ohutusteabe saamiseks tutvuge kaasasoleva dokumentatsiooniga.
