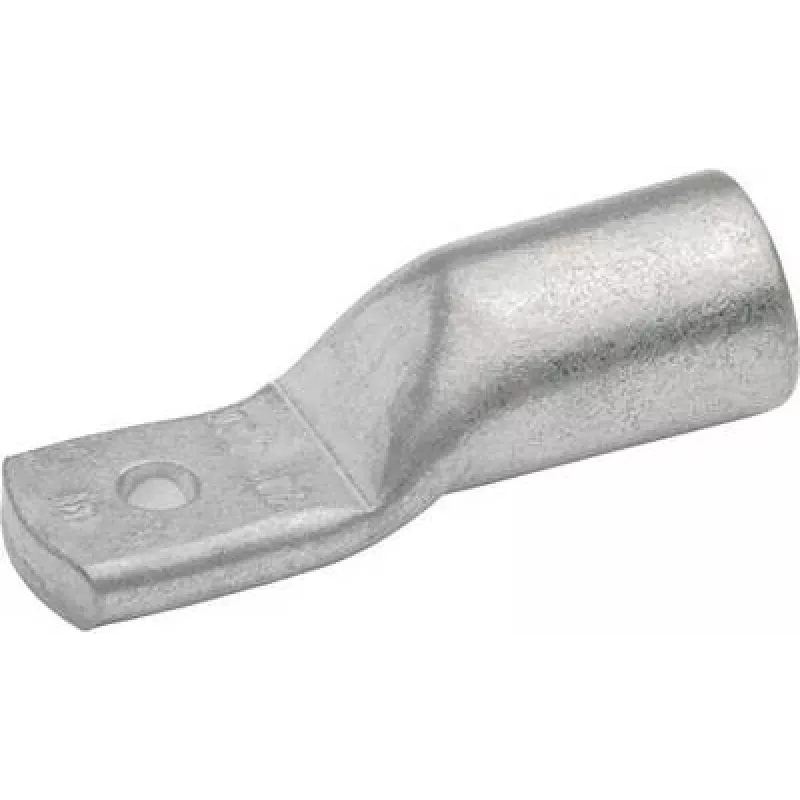

Klauke 7SG10 torukujuline kaabliking 70 mm² M10 (7SG10)

Tööstuslikes jaotusseadmetes ja juhtimiskappide montaažis on 70 mm² vaskjuhtmete jaoks vajalik kindel ja vastupidav ühendus. Klauke 7SG10 torukujuline kaabliking, M10 poldiauguga, on loodud just selleks otstarbeks. Valmistatud elektrolüütilisest vasest ja tinatatud parema korrosioonikindluse tagamiseks, tagab see usaldusväärse pressühenduse, mis peab vastu nõudlikele keskkondadele.

Põhiandmed

• Kaabli ristlõige: 70 mm²
• Poldiava läbimõõt: M10 (10 mm)
• Materjal: elektrolüütiline vask (E-Cu)
• Pinnatöötlus: tinatatud
• Ühendusviis: pressimine
• Standardile vastavus: DIN 46235
• Juhtme sobivus: vask, keerutatud (peenkeerutatud ja mitmekeerutatud)
• Hülsi kuju: standardne, torukujuline
• Ülevaatusava: jah
• Töötemperatuur: -50°C kuni +150°C
• Maksimaalne pinge: 1000 V (AC/DC)
• Üldpikkus: 55 mm
• Kõrva laius: 22 mm
• Hülsi välisläbimõõt: 14,5 mm
• Hülsi siseläbimõõt: 11,5 mm
• Kõrva paksus: 3,5 mm

Miks valida

7SG10 ühendab kõrge juhtivuse suurepärase korrosioonikaitsega tänu tinatatud pinnale. Torukujuline hülss tagab ühtlase pressimise, mis annab madala kontaktitakistuse ja suure mehaanilise tugevuse. Ülevaatusava võimaldab visuaalselt kontrollida juhtme õiget sisestamist, vähendades paigaldusvigu. Vastavus standardile DIN 46235 tagab mõõtmete täpsuse ja töökindluse.

Ideaalne kasutusvaldkond

• Tööstuslikud elektripaigaldised
• Jaotusseadmete ja juhtimispaneelide juhtmestik
• Masinate ja seadmete ühendused
• Elektrijaotussüsteemid

Hea teada

Parimate tulemuste saavutamiseks kasutage sobivat pressimistööriista, mis on mõeldud 70 mm² vaskkingade jaoks. King sobib peenkeerutatud ja mitmekeerutatud vaskjuhtmetele. Lai töötemperatuuri vahemik muudab selle sobivaks nii sise- kui ka välistingimustes, kui arvestada asjakohast keskkonnakaitset.
