H-TRONIC automaatse käivituse ja pidurduse juhtimise komplekt 199354

See H-TRONIC automaatse käivituse ja pidurduse juhtimise komplekt eristub täpse, reguleeritava kiirenduse ja aeglustusega harjastega alalisvoolumootoritele – oluline täiendus sujuvaks ja realistlikuks tööks mudelraudteedel, automatiseerimises ja robootikas. Erinevalt lihtsatest sisse/välja lülititest suurendab see mootori kiirust järk-järgult, vältides tõmblevat käivitumist ja äkilist peatust, mis võivad rongid rööbastelt välja viia või mehaanilisi komponente kahjustada.

Esiletõstmised

• Reguleeritav kiirendus- ja aeglustusaeg (umbes 0–10 sekundit kumbki) pardal olevate potentsiomeetritega
• PWM-väljund tõhusaks ja madala müraga mootori juhtimiseks
• Lai 12–24 V DC tööpinge, ühilduv tavaliste toiteallikatega
• Talub kuni 3 A pidevat, 5 A tippvoolu
• Positiivne lülitussisend – töötab lülitite, releede või juhtpaneelidega

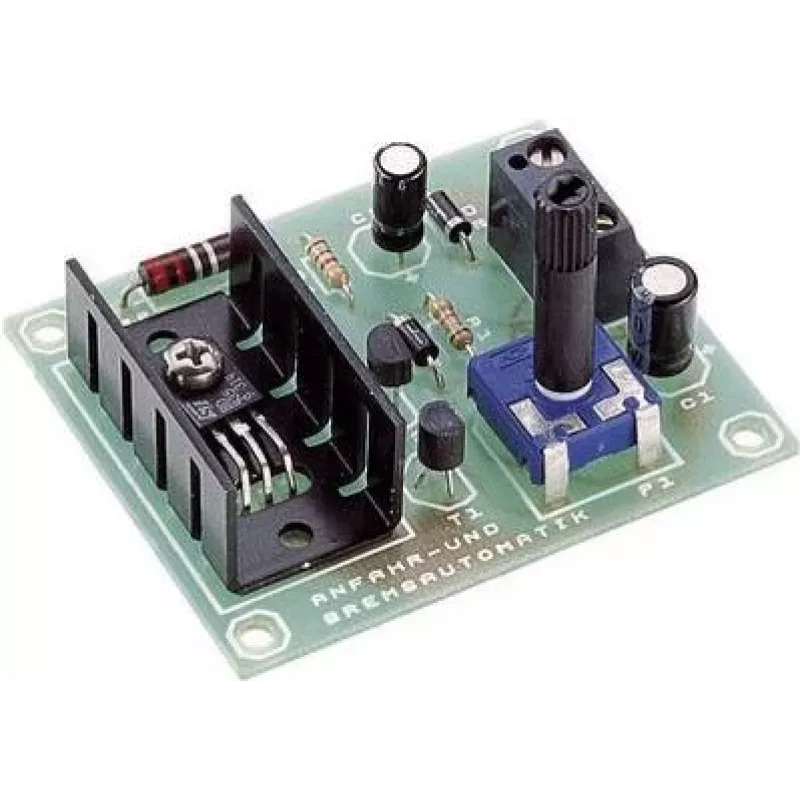

• Kompaktne trükkplaat (70 x 50 mm) kruviklemmidega lihtsaks juhtmestikuks
• Jootmiskomplekt: kõik komponendid kaasas, kokkupanek vajalik

Igapäevases kasutuses

Ühendage moodul toiteallika ja mootori vahele, seadke soovitud kiirendus- ja pidurdusajad kahe trimmeriga ning käivitage see lihtsa lüliti või releega. Mootor suurendab sujuvalt täiskiiruseni ja aeglustub õrnalt seiskumiseni, lisades realistlikkust mudelrongi makettidele või kaitstes mehaanilisi süsteeme järsu liikumise eest. Madal tühivool (umbes 10 mA) muudab selle sobivaks akutoitel projektidele.

Täielikud tehnilised andmed

• Toote tüüp: elektroonilise mooduli komplekt
• Funktsioon: automaatne käivituse ja pidurduse juhtimine
• Mootori ühilduvus: harjastega alalisvoolumootorid
• Tööpinge: 12–24 V DC
• Maksimaalne pidev väljundvool: 3 A
• Tippväljundvool: 5 A (lühiajaline)
• Reguleeritav kiirendusaeg: umbes 0–10 s
• Reguleeritav aeglustusaeg: umbes 0–10 s
• Juhtsisend: positiivne lülitus (lüliti või relee)
• Väljundi tüüp: PWM
• Tühivoolutarve: umbes 10 mA
• Töötemperatuuri vahemik: -15 kuni +50 °C
• Juhtkanalite arv: 1
• Ühenduse tüüp: kruviklemmid
• Trükkplaadi mõõdud: 70 x 50 mm
• Kokkupanek vajalik: Jah (jootmiskomplekt)
• Kasutusvaldkonnad: mudelraudteed, automatiseerimine, robootika, DIY-projektid

Lõplik märkus

Hobistidele ja inseneridele, kes nõuavad sujuvat mootori juhtimist, pakub see komplekt usaldusväärset jõudlust kompaktses ja hõlpsasti integreeritavas pakendis. Ehitage see ise ja reguleerige liikumisprofiil täpselt oma vajadustele vastavaks.
