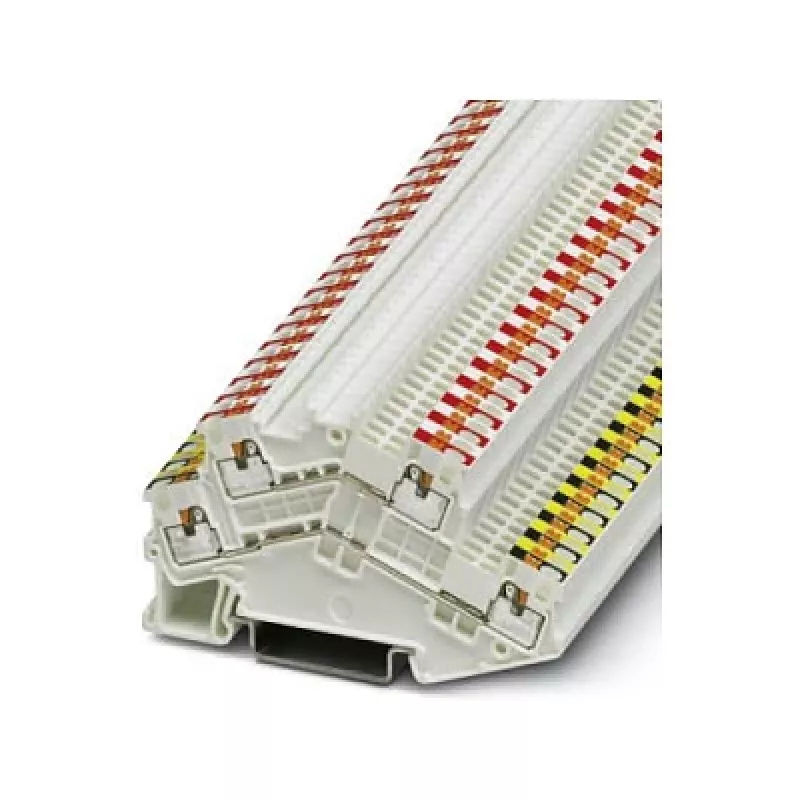

Phoenix 3214663 PTTBS 1,5/S-KNX kahetasandiline klemmliist KNX-võibusüsteemidele, Push-in-ühendus, must/punane ja valge/kollane

KNX-võibipaigaldiste jaoks, mis nõuavad kompaktsust ilma selgust ohverdamata, mahutab Phoenix 3214663 PTTBS 1,5/S-KNX kahetasandiline klemmliist neli push-in-ühendust jalajäljesse, mis tavaliselt on mõeldud kahele. Selle ülemine tase kannab musta/punast KNX-paari, alumine tase aga abitakistuslikke valgeid/kollaseid juhte – värvikodeeritud paigutus vähendab juhtmestiku vigu kasutuselevõtul ja hooldusel.

Esiletõstetud omadused

• Kahetasandiline disain nelja push-in-ühendusega: kaks igal tasandil, vastu võtavad täis- või keerdjuhtmeid ristlõikega 0,14 mm² kuni 1,5 mm² (AWG 26–16).
• KNX-spetsiifiline värvikodeering: ülemine tase must/punane, alumine tase valge/kollane, vastab standardsetele KNX-kaablite värvidele koheseks tuvastamiseks.
• Nimipinge 500 V ja nimivool 17,5 A (IEC), nimilöökpinge 6 kV – sobib KNX-võibule ja abitakistustele.
• Tööriistavaba push-in-ühendus: sisestage lihtsalt eemaldatud juht (8–10 mm) kindlaks, vibratsioonikindlaks ühenduseks.
• Kinnitatakse standardsele DIN-liistule NS 35/7,5 või NS 35/15, võimaldades kiiret integreerimist jaotuskilpidesse ja juhtpaneelidesse.
• Korpus polüamiidist (PA) vastavusega UL 94 V0 põlevusklassile, tagades tuleohutuse hoonete paigaldistes.
• Laia töötemperatuuri vahemik -60 °C kuni +105 °C, reostusaste 3 ja ülepingekategooria III nõudlike keskkondade jaoks.

Igapäevases kasutuses

Paigaldajad saavad kasu ühemõttelisest värvipaarist: ülemise tasandi mustad ja punased klemmid peegeldavad KNX-võibujuhte, alumised valged ja kollased klemmid pakuvad pühendatud punkti abitakistustele, nagu lisatoide või signaaliliinid. Push-in-mehhanism võtab vastu nii täis- kui ka keerdjuhtmeid ilma otshülssideta, kiirendades paneeli kokkupanekut. Kompaktne kahetasandiline jalajälg vähendab liistu ruumi poole võrra võrreldes kahe eraldi ühetasandilise plokiga, jättes rohkem ruumi muudele komponentidele. PA-korpus talub mehaanilist pinget ja säilitab isolatsiooni terviklikkuse kogu temperatuurivahemikus, muutes selle usaldusväärseks nii köetud kui ka kütmata kohtades.

Täielikud tehnilised andmed

• Ühendusmeetod: Push-in
• Tasandite arv: 2
• Ühenduste arv: 4 (2 igal tasandil)
• Nimipinge (IEC): 500 V
• Nimivool (IEC): 17,5 A
• Nimilöökpinge: 6 kV
• Juhi ristlõige, täisjuhe: 0,14 mm² – 1,5 mm²
• Juhi ristlõige, keerdjuhe: 0,14 mm² – 1,5 mm²
• AWG vahemik: 26 – 16
• Eemalduspikkus: 8 – 10 mm
• Isolatsioonimaterjal: Polüamiid (PA)
• Ühenduspunkti värvikodeering: ülemine tase must/punane, alumine tase valge/kollane
• Kinnitusviis: DIN-liist NS 35/7,5 või NS 35/15
• Töötemperatuur: -60 °C kuni +105 °C
• Reostusaste: 3
• Ülepingekategooria: III
• Põlevusklass (UL 94): V0
• Rakendus: KNX-võibusüsteemid

Lõppmärkus

See klemmliist ei ole tavaline läbiv klemm – see on loodud spetsiaalselt KNX-paigaldiste jaoks, värvikodeeritud tasanditega, mis ühtivad standardse võibujuhtmestikuga. Selle push-in-tehnoloogia ja kahetasandiline tihedus muudavad selle praktiliseks valikuks kaasaegsete hoonete automaatikaprojektide jaoks.
