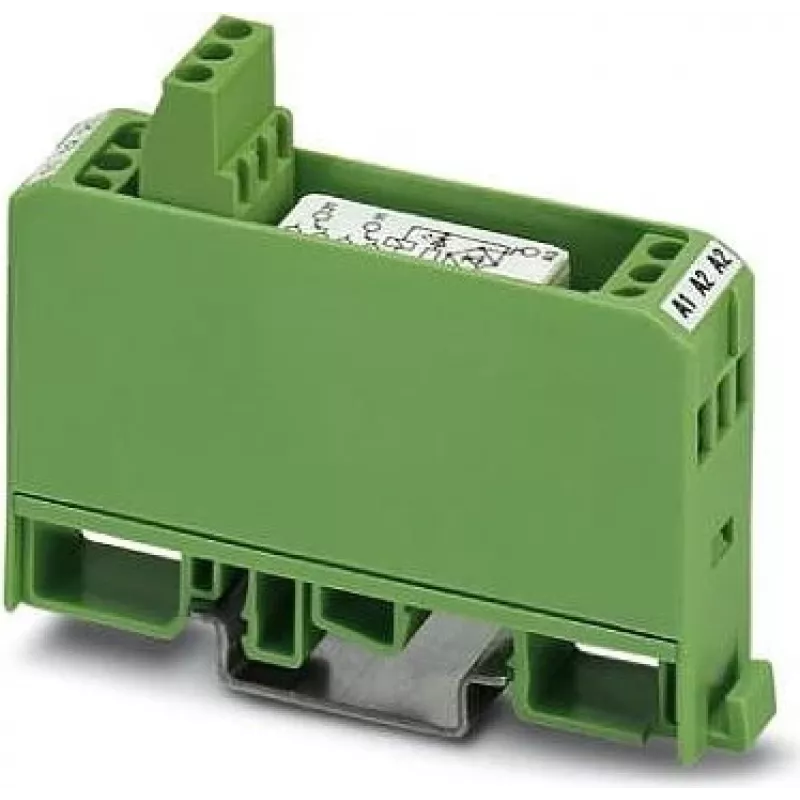

Phoenix Contact EMG 17-REL/KSR-24/21-21-LC releemoodul 2940391

Juhtimisinseneridele, kes vajavad usaldusväärset signaali korrutamist kitsastes kohtades, eristub Phoenix Contacti EMG 17-REL/KSR-24/21-21-LC oma kompaktse 17,5 mm korpuse ja kahe ümberlülituskontaktiga. Erinevalt tavalistest klemmliistu releedest integreerib see moodul miniatuurse jõurelee LED-olekuindikatsiooni ja kruviühendustega, muutes selle ideaalseks DIN-liistu paigaldusteks, kus ruum ja selgus on olulised.

Esiletõstmised

• Kaks ümberlülituskontakti (DPDT) kahe sõltumatu vooluahela mitmekülgseks lülitamiseks
• 24 V DC mähis LED-olekuindikaatoriga koheseks visuaalseks kinnituseks
• Kompaktne 17,5 mm laius säästab ruumi rahvarohketel DIN-liistudel
• Kruviühenduse tehnoloogia tagab kindla juhtmestiku tööstuskeskkondades
• Kõrge isolatsioonipinge 4 kV sisendi ja väljundi vahel ohutuse tagamiseks

Igapäevases kasutuses

Paigaldage moodul standardsesse DIN-liistu ja ühendage oma 24 V DC juhtsignaal mähise klemmidega. LED süttib, kui relee on pingestatud, pakkudes kohest olekuülevaadet. Kaks ümberlülituskontakti suudavad lülitada koormusi kuni 6 A 250 V AC/DC juures, muutes mooduli sobivaks kontaktide, ventiilide või signaallampide juhtimiseks. Polüamiidist korpus pakub IP20 kaitset, mis on sobiv juhtimiskappidele ja jaotuslaudadele. Töötemperatuuri vahemikus -20 °C kuni 50 °C töötab see usaldusväärselt tüüpilistes tööstuskeskkondades.

Täielikud tehnilised andmed

• Sisendpinge: 24 V DC
• Väljundkontaktid: 2 ümberlülituskontakti (DPDT)
• Maksimaalne lülitusvool: 6 A
• Maksimaalne lülituspinge: 250 V AC/DC
• Ühendusviis: kruviühendus
• Paigaldustüüp: DIN-liist
• Kaitseaste: IP20
• Töötemperatuur: -20 °C kuni 50 °C
• Mähise pinge: 24 V DC
• Relee tüüp: miniatuurne jõurelee
• Olekuindikaator: LED
• Isolatsioonipinge (sisend/väljund): 4 kV
• Elektriline eluiga: 10^5 tsüklit (6 A, 250 V AC juures)
• Mehaaniline eluiga: 10^7 tsüklit
• Korpuse materjal: polüamiid (PA)
• Klemmliistu tüüp: põhiline klemmliist
• Tooteseeria: EMG

Lõplik märkus

Oma saleda profiili ja vastupidava relee jõudlusega on EMG 17-REL/KSR-24/21-21-LC usaldusväärne valik juhtimisväljundite laiendamiseks automatiseerimisprojektides.
