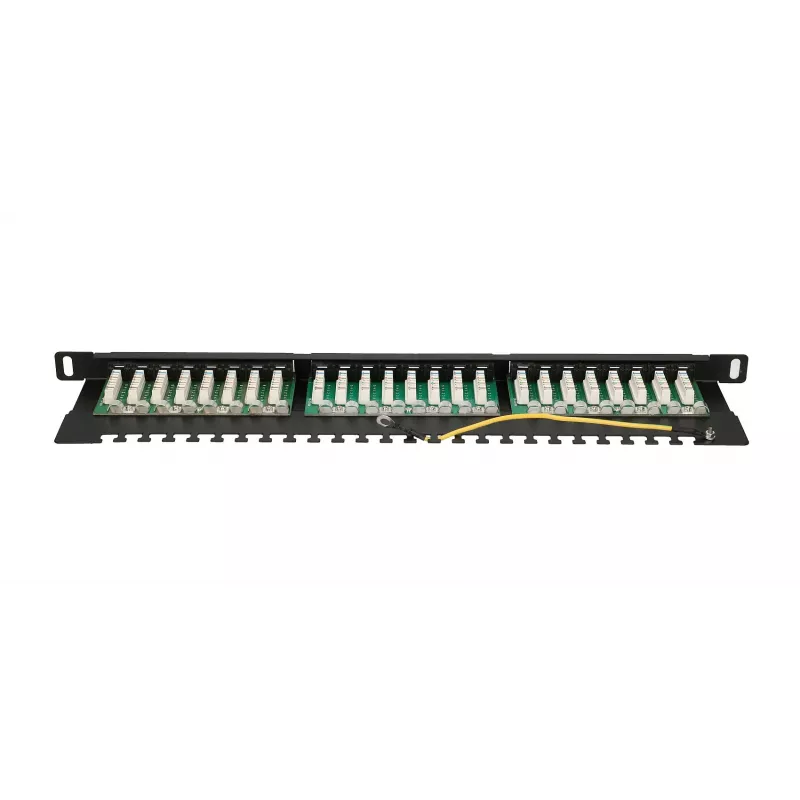

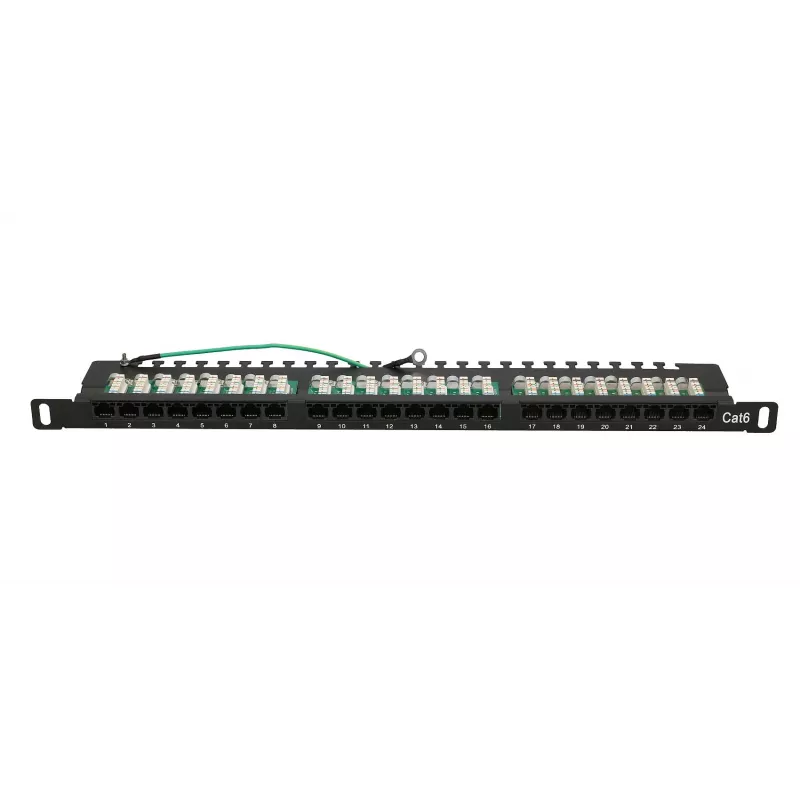

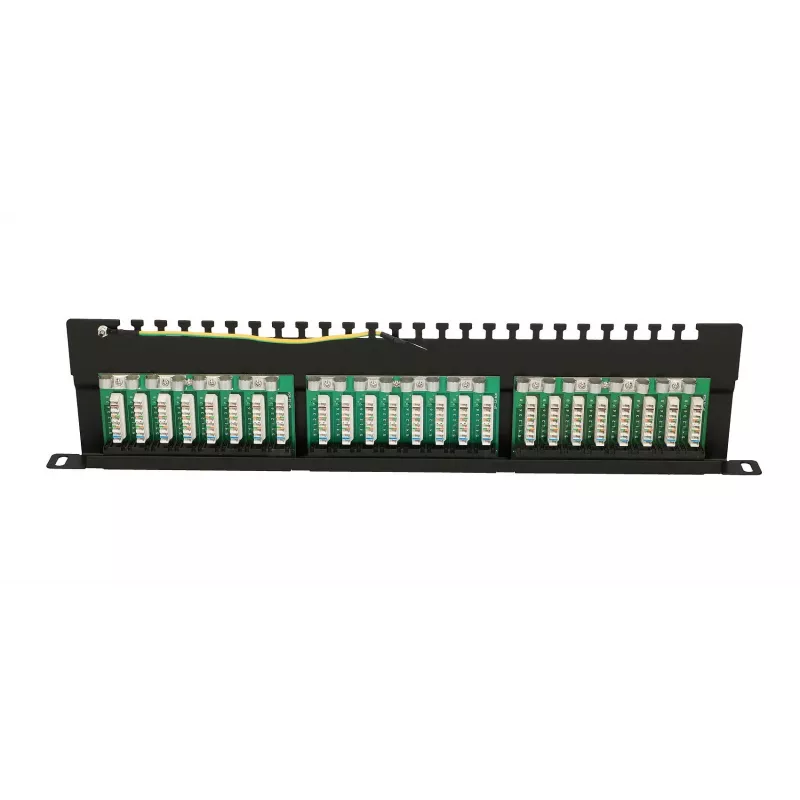

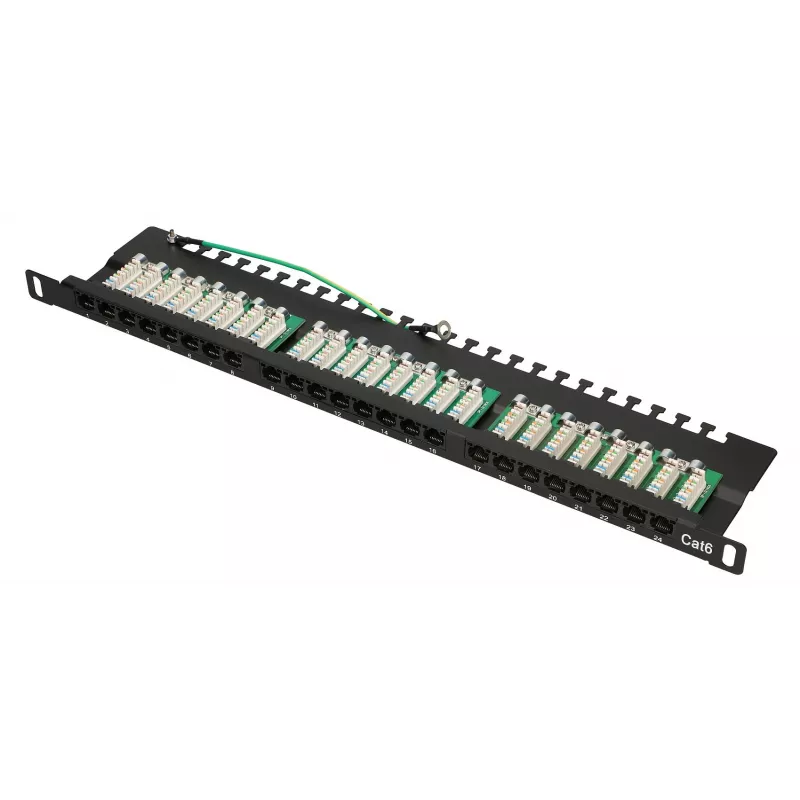

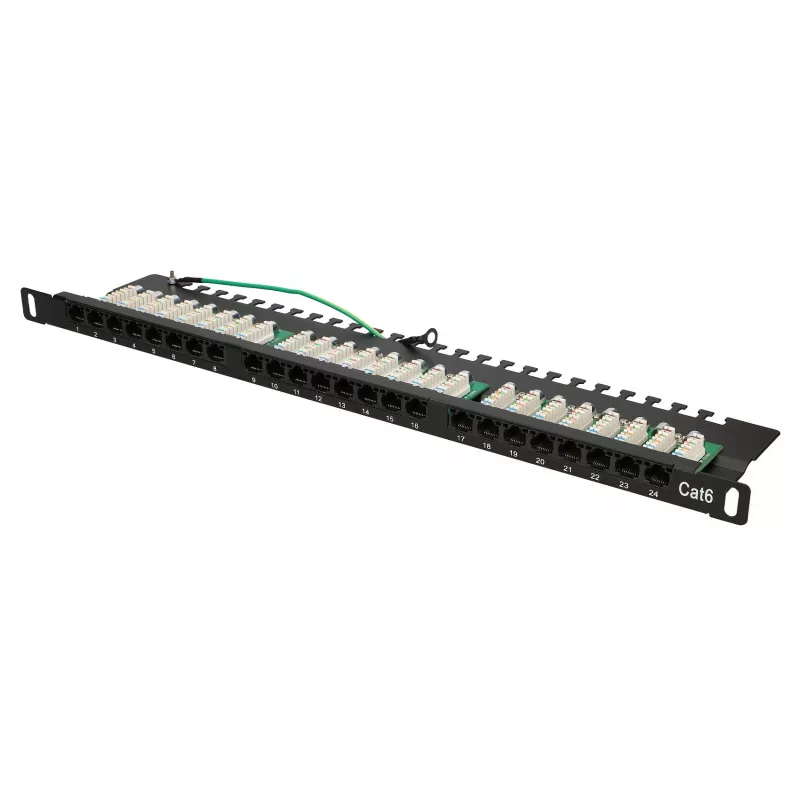

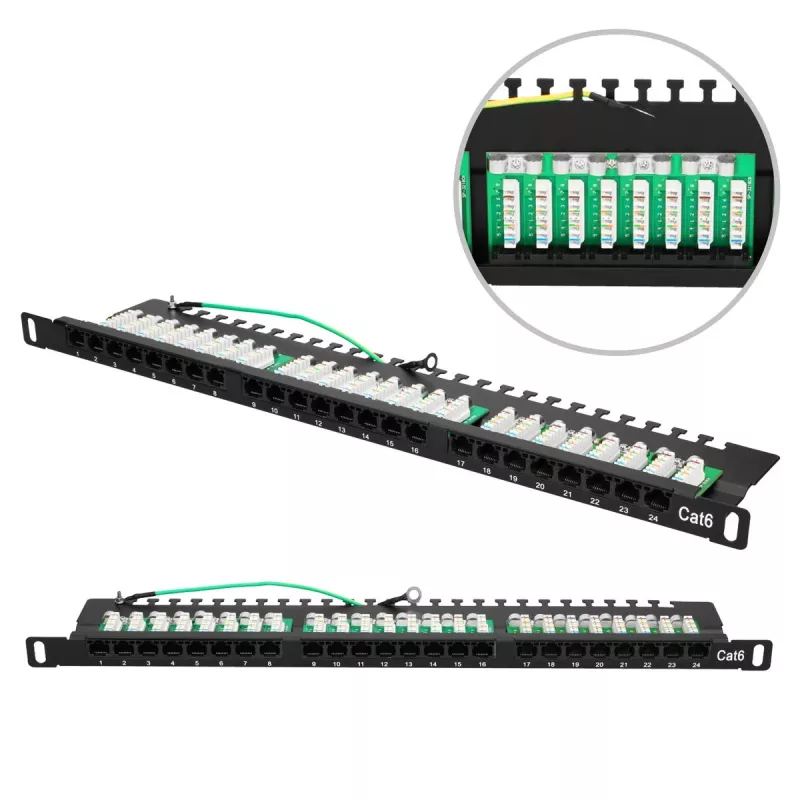

Patch Panel Extralink CAT6 UTP 0.5U 24 Port

Extralink patch paneel CAT6 UTP 0.5U 24 porti on kompaktne riiulile paigaldatav lõpp-paneel, mis on mõeldud struktureeritud kaabelduseks 19" riiulites. See pakub 24 RJ-45 porti, mis ühilduvad Cat6 UTP kaabeldusega, ja selle ruumisäästlik 0,5U kõrgus võimaldab kahel paneelil hõivata ühe 1U riiuliühiku. Paneel on musta viimistlusega ning mõeldud horisontaalkaablite lõpetamiste korraldamiseks ja tsentraliseerimiseks, et tagada usaldusväärsed Etherneti ühendused ühendusjuhtmete ja aktiivsete võrguseadmete vahel.

Eelised

See patch paneel toetab Cat6 UTP ühendusi ja kasutab standardseid RJ-45 porte, et säilitada valdkonna kaabeldusstandardid ja ühilduvus olemasolevate ühendusjuhtmetega. Selle 0,5U kõrgus optimeerib riiuliruumi, võimaldades suuremat porditihedust riiuliühiku kohta. Seade lihtsustab kaablihaldust, pakkudes selget lõpp-punkti horisontaalkaabeldusele, ja see ühildub tavaliste 19" riiulile kinnitamise riistvara ja aktiivsete seadmete jaoks kasutatavate koostekruvidega.

Sobib

• Kontorivõrgu riiulid, mis nõuavad suurt porditihedust piiratud riiuliruumis
• Serveriruumid ja telekommunikatsioonikapid horisontaalkaablite lõpetamiseks
• Struktureeritud kaabelduse paigaldised, mis kasutavad Cat6 UTP kaabeldust
• Võrgukapid, kus kaks 0,5U paneeli on kombineeritud, et pakkuda 48 porti 1U-s

Peamised spetsifikatsioonid

• Portide arv: 24 RJ-45
• Toetatud kaablikategooria: Cat6 (UTP, varjestamata keerdpaar)
• Riiuli kõrgus: 0,5U (pool ühikut)
• Riiuli laius: 482,6 mm (standardne 19" ühilduv)
• Värv: must

Kasutamine

Paigaldage patch paneel standardsesse 19" riiulisse, kasutades samu kruvisid ja kinnituspunkte nagu aktiivsete seadmete puhul. Lõpetage iga sissetulev horisontaalkaabli paar paneeli tagaküljel vastavale IDC- või lõpp-plokile, kasutades lõpetamistööriista, järgides valitud juhtmestiku skeemi (T568A või T568B), et säilitada järjepidevad viigujaotused. Ühendage ühendusjuhtmed esipaneeli RJ-45 portidest lülitite, ruuterite või muude aktiivsete seadmetega, et luua võrguühendused. Märgistage pordid vastavalt vajadusele, et dokumenteerida ühendused ja lihtsustada tulevast hooldust.

Soovitused

Kasutage sobiva kategooriaga Cat6 ühendusjuhtmeid ja järgige kogu paigaldise ulatuses järjepidevaid juhtmestiku standardeid (T568A või T568B). Hoidke kaablijooksud korras, kasutades kaablihaldustarvikuid, ja vältige teravaid painutusi või liigset pinget lõpetatud kaablitele, et säilitada signaali terviklikkust.
