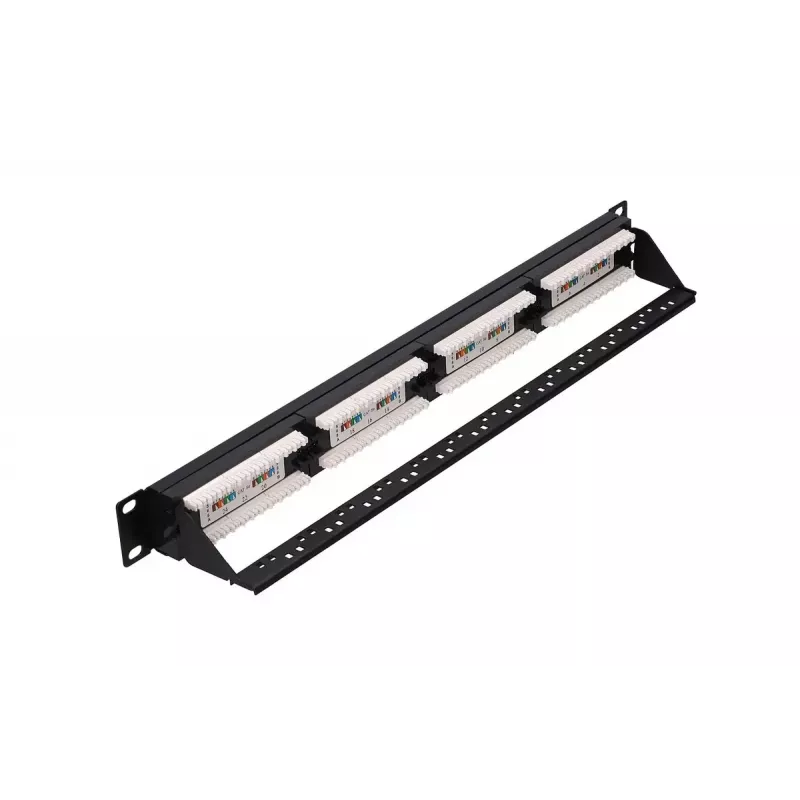

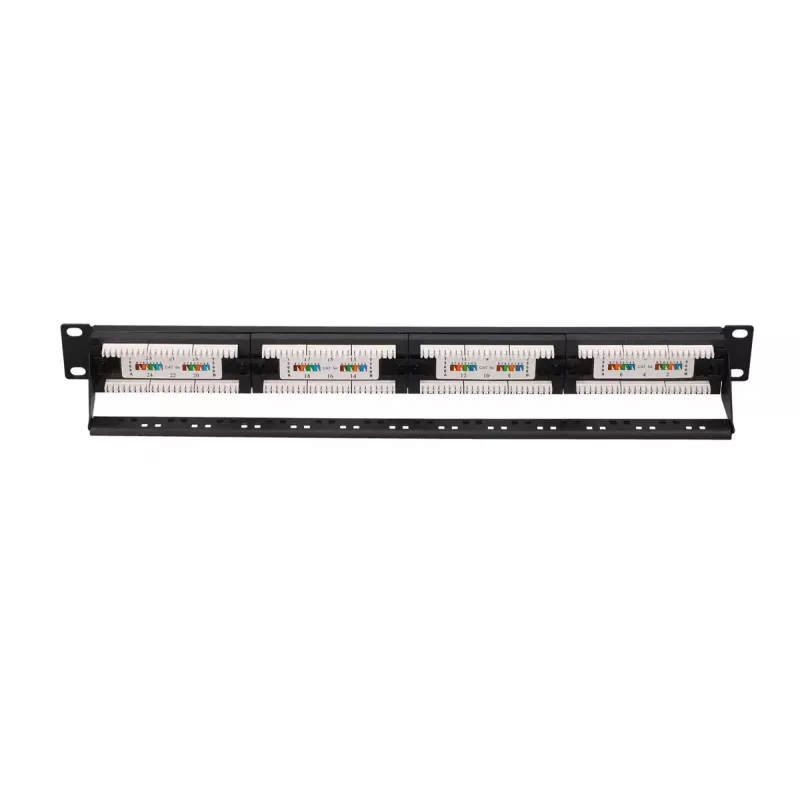

Patch-paneel Extralink CAT5E UTP V2 24 porti

Extralink Patch Panel CAT5E UTP V2 24 port on 1U rackile paigaldatav paneel, mis on mõeldud Cat5e UTP kaablite lõpetamiseks ja organiseerimiseks struktureeritud võrgupaigaldistes. Sellel on 24 RJ45 porti vaskkontaktidega ja see on mõeldud kasutamiseks Cat5e patchcordide ja kaablitega, et toetada 10/100/1000Base-T(X) ühendusi standardsetes 19" rackides.

Eelised

See patch-paneel pakub kompaktset 1U vormi ja musta viimistlust, et see sobituks korralikult racki. Vaskkontaktidega ühenduskontaktid tagavad usaldusväärse signaali edastuse ning 24-pordiline paigutus lihtsustab kaablihaldust ja võrgu jaotust. See ühildub standardsete kruvide ja kinnitusdetailidega, mida kasutatakse aktiivsete rack-seadmete jaoks.

Sobib

• Väikestele ja keskmise suurusega kontorivõrkudele
• Serverirackidele ja telekommunikatsioonikappidele
• Struktureeritud kaabelduspaigaldustele, kasutades Cat5e UTP-d
• Patchcordipõhistele ühendustele lülitite ja ruuteritega

Põhispetsifikatsioonid

• Kaubamärk: Extralink
• Mudel / MPN: EX.9809
• EAN: 5902560369809
• Pordid: 24 RJ45 (Cat5e UTP)
• Toetatud standard: 10/100/1000Base-T(X)
• Ühenduskontaktid: Vask
• Racki suurus: 1U, 19" paigaldus
• Värv: Must
• Väljundpinge: 2 V

Kasutamine

Paigaldage paneel 19" racki, kasutades standardseid kinnitusruvisid. Termineerige sissetulevad Cat5e UTP kaablid tagaküljel vastavalt T568A või T568B juhtmestiku standarditele, kasutades krone- või punch-down-tööriista. Kasutage Cat5e patchcorde, et ühendada eesmised RJ45 pordid võrgu lülitite, ruuterite või muude aktiivsete seadmetega ning luua 10/100/1000Base-T(X) ühendused.

Soovitused

Parimate tulemuste saavutamiseks hoidke kaabli õiget painutusraadiust, märgistage pordid hõlpsaks tuvastamiseks ja kasutage sama kategooria (Cat5e) patchcorde ühenduse jõudluse säilitamiseks.
