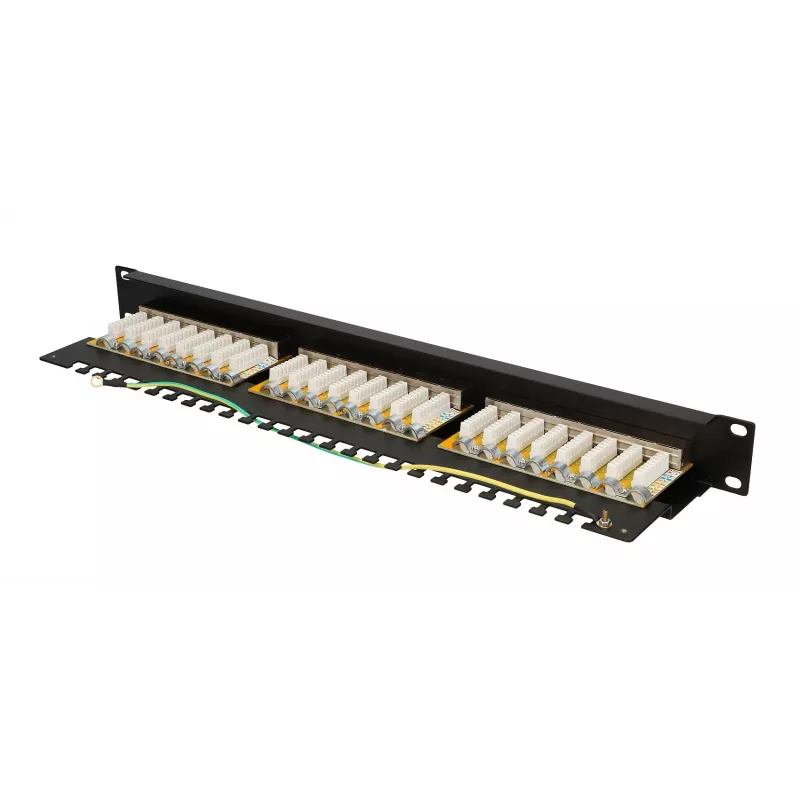

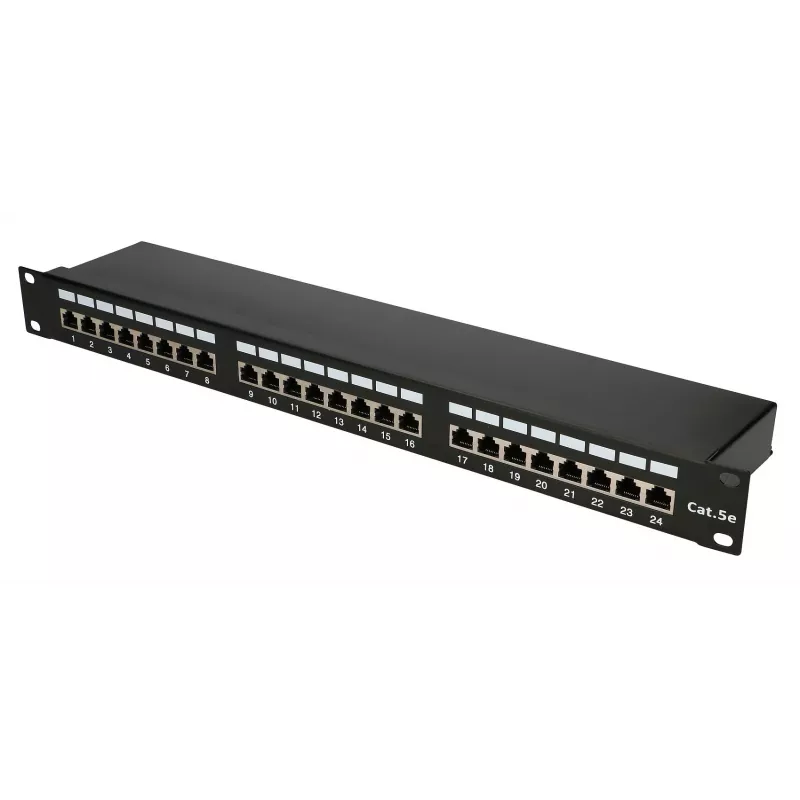

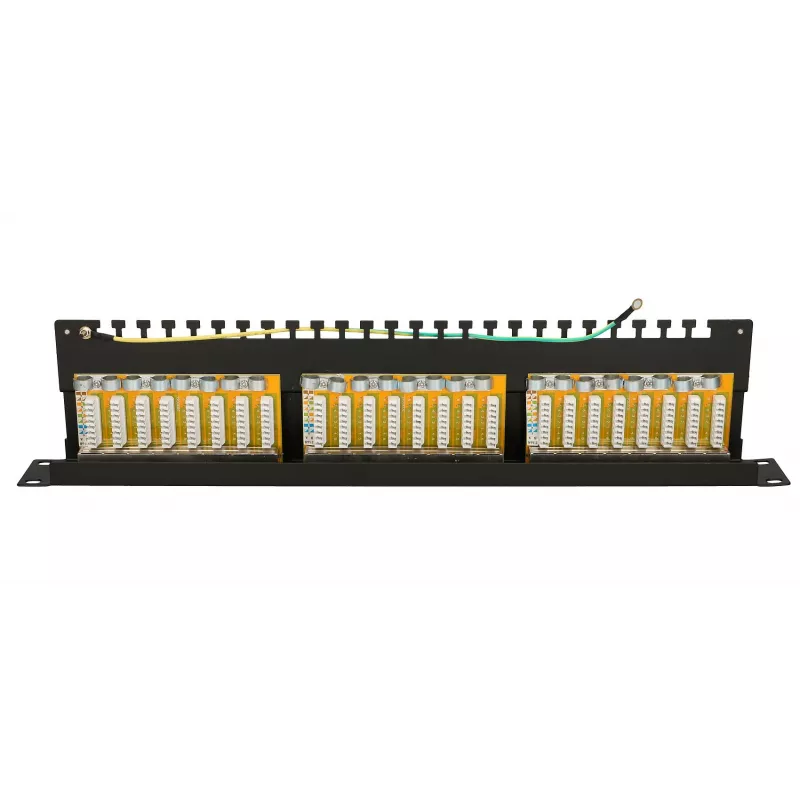

Patch Panel Extralink CAT5E STP V2 24 Port

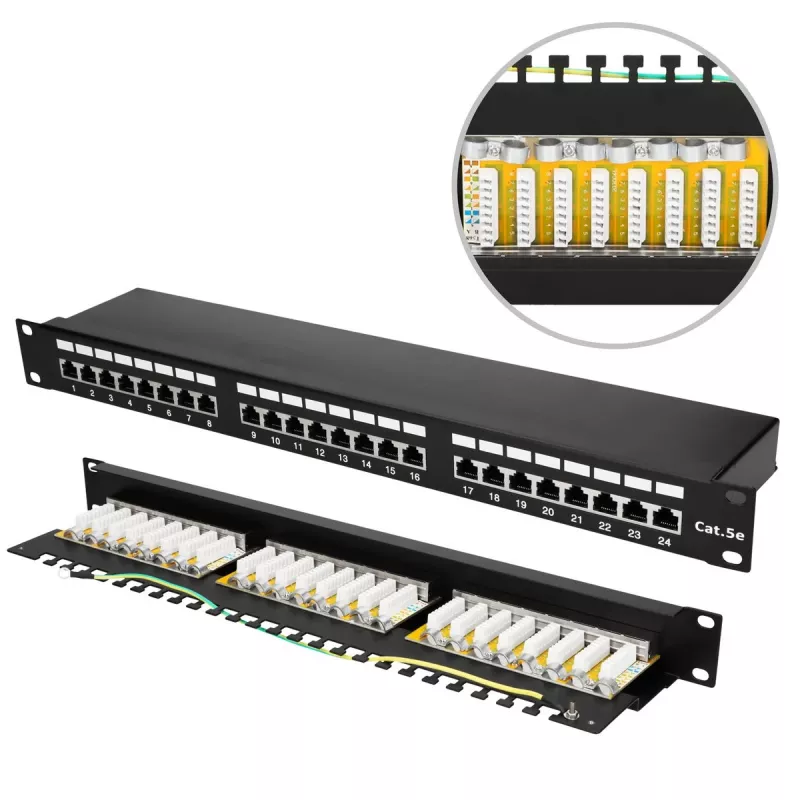

Extralink Patch Panel CAT5E STP V2 24 Port on 1U rack-kinnitusega paneel, mis on loodud võrgukaabli korrastamiseks ja lõpetamiseks struktureeritud kaabeldussüsteemides. Sellel on 24 RJ45 Cat5e STP/FTP porti ning see sobib standardsete 19" rack-siinidele laiusega 482,6 mm. Paneeli eesmärk on ühendada horisontaalkaabeldus aktiivseadmetega, kasutades sobivaid patch-juhtmeid, säilitades samal ajal korraliku varjestuse ja ühendusstandardid.

Eelised

Patch-paneel toetab Cat5e STP/FTP kaabeldust, et vähendada elektromagnetilisi häireid ja säilitada signaali terviklikkus. Selle 1U formaat ja standardne kinnituskruvide muster võimaldavad lihtsat paigaldamist 19" rackidesse koos aktiivseadmetega. Esikülje RJ45 pordid lihtsustavad ühendamist patch-juhtmetega, samas kui Krone-ühilduvate stantsimistööriistadega ühilduv tagakülje lõpetus tagab kaablite kindla kinnituse.

Sobilik

• Kontori- ja andmekapi võrgupatching
• Struktureeritud kaabelduse lõpetus väikestes ja keskmistes võrkudes
• Horisontaalsete Cat5e STP/FTP kaablite jooksude korrastamine

Peamised spetsifikatsioonid

• Pordid: 24 × RJ45
• Kategooria: Cat5e (STP/FTP)
• Rack-mõõt: 1U, 19" ühilduv
• Laius: 482,6 mm
• Värv: Must
• Tagakülje lõpetus: Krone-ühilduv stantsimine

Kuidas kasutada

Paigaldage patch-paneel standardsetesse 19" rack-siinidesse, kasutades samu kruvisid nagu aktiivseadmete puhul. Lõpetage sissetulevad horisontaalsed Cat5e STP/FTP kaablid tagaküljel, kasutades Krone-ühilduvat stantsimis-/pressimistööriista, järgides paneeli juhtmestiku märgistust. Ühendage esikülje RJ45 pordid lülitite või muude aktiivseadmetega, kasutades sama kategooria ja varjestusega Cat5e patch-juhtmeid, et säilitada jõudlus.

Soovitused

Optimaalse jõudluse tagamiseks hoidke horisontaalkaablite, patch-juhtmete ja ühendatud seadmete vahel ühtlast kategooriat ja varjestustüüpi; vältige järske paindeid ja hoidke kaabli pikkused Cat5e spetsifikatsioonide piires.
