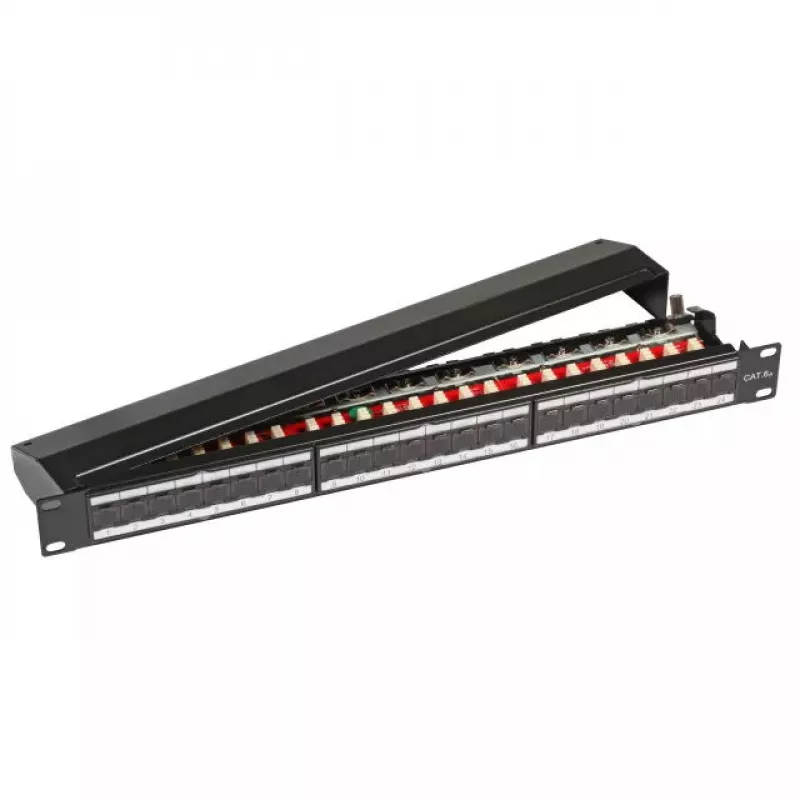

Patch Panel EFB Elektronik 37656.1

EFB Elektronik 37656.1 patch-paneel on 1U rack-kinnitatav paneel, mis pakub 24 täielikult varjestatud RJ45 pesa struktureeritud võrgukaabelduse jaoks. Ehitatud metallkorpusega RAL9005 (must) ja ühildatav Cat6a kaablitüüpidega, selle mõõtmed on 482,6 mm (L) x 44,5 mm (K) x 109 mm (S) ning see sisaldab 8-kontaktilisi IDC klemme ja TIA 568 A/B värvikoodi korrapärase kaabliotsastuse jaoks.

Eelised

See patch-paneel pakub tugevat metallkonstruktsiooni, mis sobib professionaalsetesse rack-paigaldistesse, täielikku varjestust kõigil 24 RJ45 pordil elektromagnetiliste häirete vähendamiseks ning standardiseeritud 8-kontaktilisi IDC otsastusi TIA 568 A/B värvikoodiga järjepidevate ja usaldusväärsete ühenduste tagamiseks. Selle 1U vormitegur sobib tavalistesse 19-tollistesse rackidesse ja toetab Cat6a jõudlusnõudeid.

Sobib

• Andmekeskuse ja serveriruumi rack-paigaldistele
• Struktureeritud kaabeldusele kontorivõrkudes
• Cat6a võrgupaigaldistele, mis vajavad varjestatud otsastusi

Peamised spetsifikatsioonid

• Tootja: EFB Elektronik
• Mudel: 37656.1
• Pordid: 24 täielikult varjestatud RJ45 pesa
• Ühilduvus: Cat6a
• Otsastus: 8-kontaktilised IDC klemmid, TIA 568 A/B värvikood
• Mõõtmed (L×K×S): 482,6 × 44,5 × 109 mm
• Toote värv: Must (RAL9005)
• Vormitegur: 1U rack-kinnitus

Kasutamine

Kinnitage patch-paneel standardsesse 19-tollisesse racki, kasutades sobivaid rack-kruvisid. Otsastage sissetulevad varjestatud Cat6a kaablid 8-kontaktilistesse IDC klemmidesse, järgides TIA 568 A või B värvikoodi vastavalt teie paigaldise nõuetele. Ühendage patch-kaablid esipaneeli RJ45 pesadesse, et ühendada rackis olevad seadmed struktureeritud kaabeldusega. Tagage varjestuse järjepidevus, maandades paneeli korrektselt ja kasutades vajadusel varjestatud patch-kaableid.

Soovitused

Optimaalse jõudluse saavutamiseks kasutage varjestatud Cat6a kaableid ja tagage racki ning patch-paneeli korrektne maandus. Järgige kogu paigaldise ulatuses järjepidevalt TIA 568 A/B ühendusviisi ja testige iga porti pärast otsastamist sobiva kaablitesteriga, et kontrollida jõudlust ja varjestuse terviklikkust.
