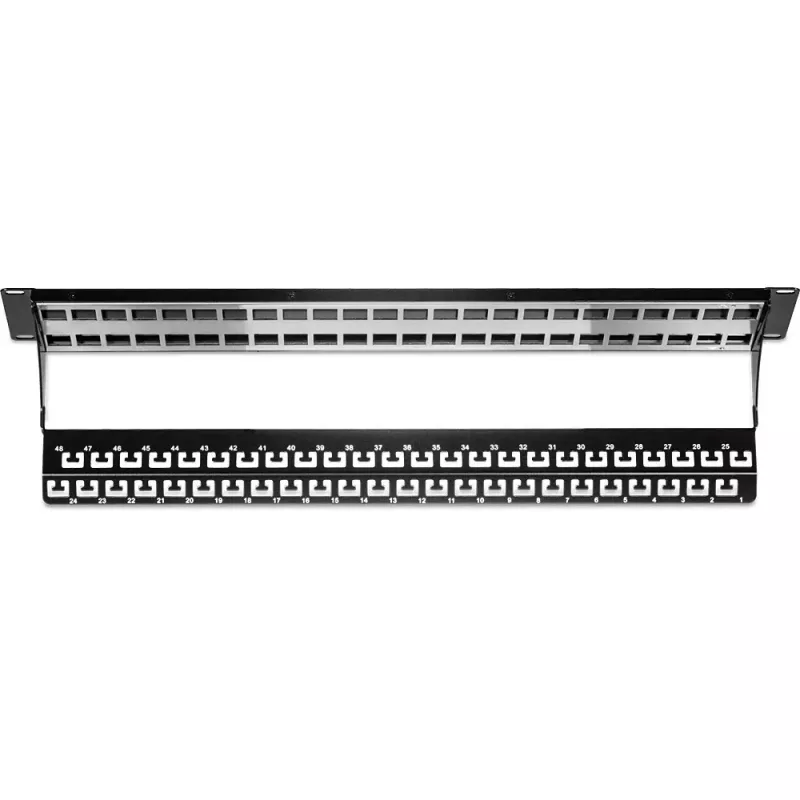

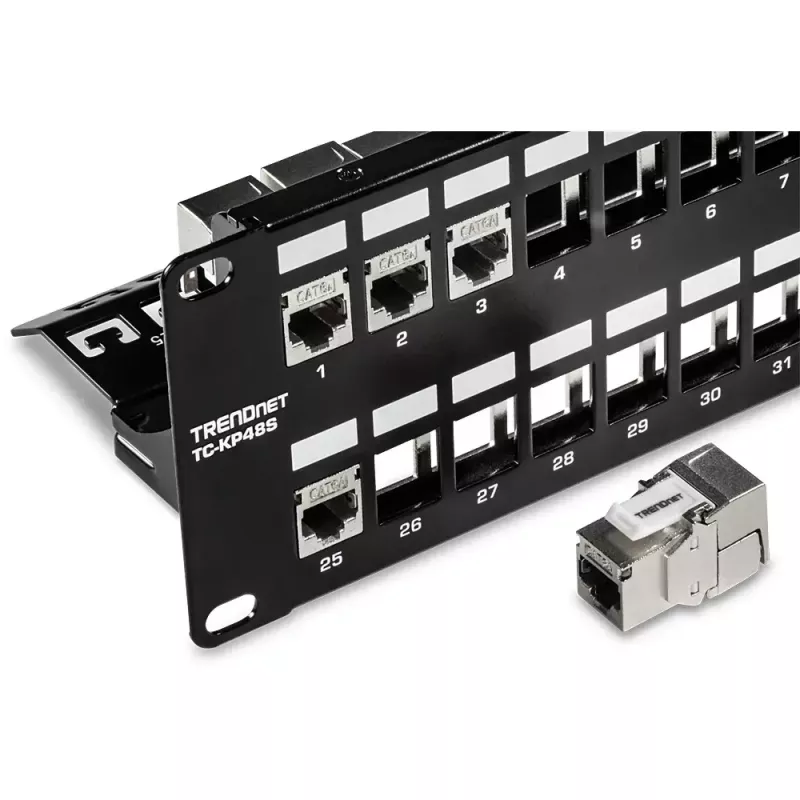

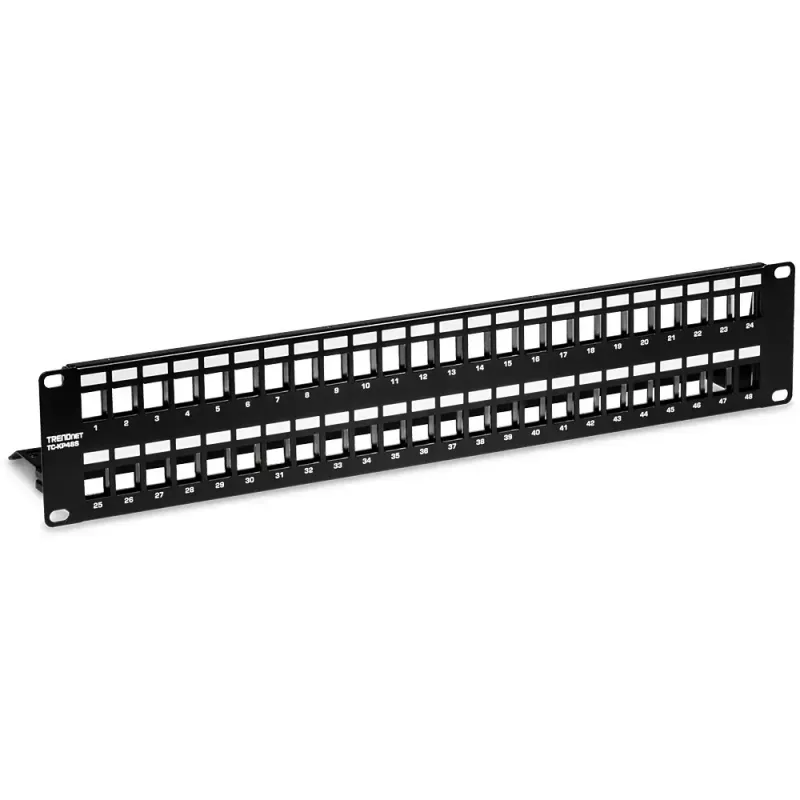

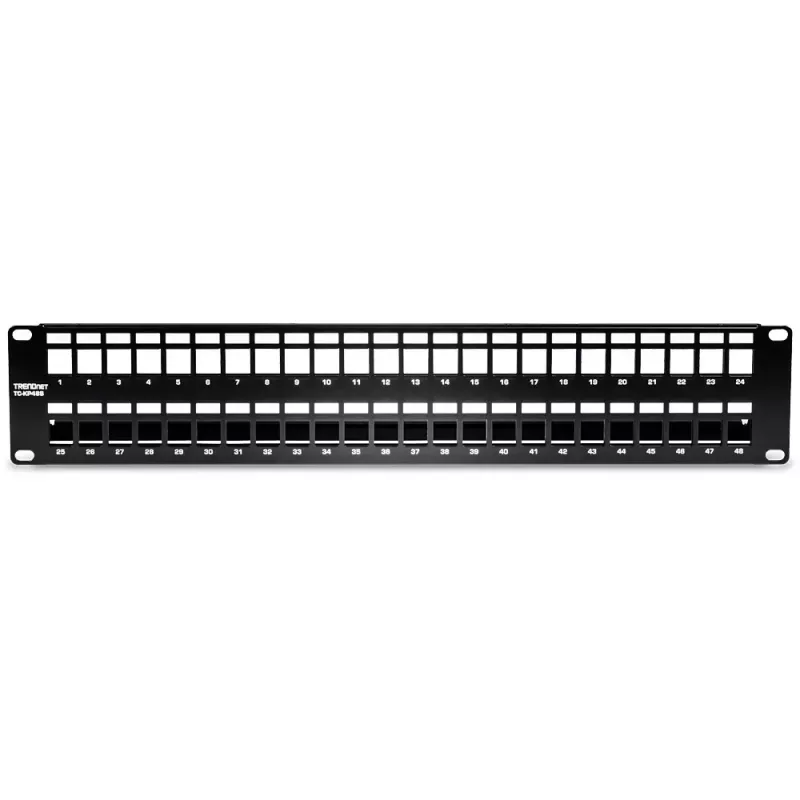

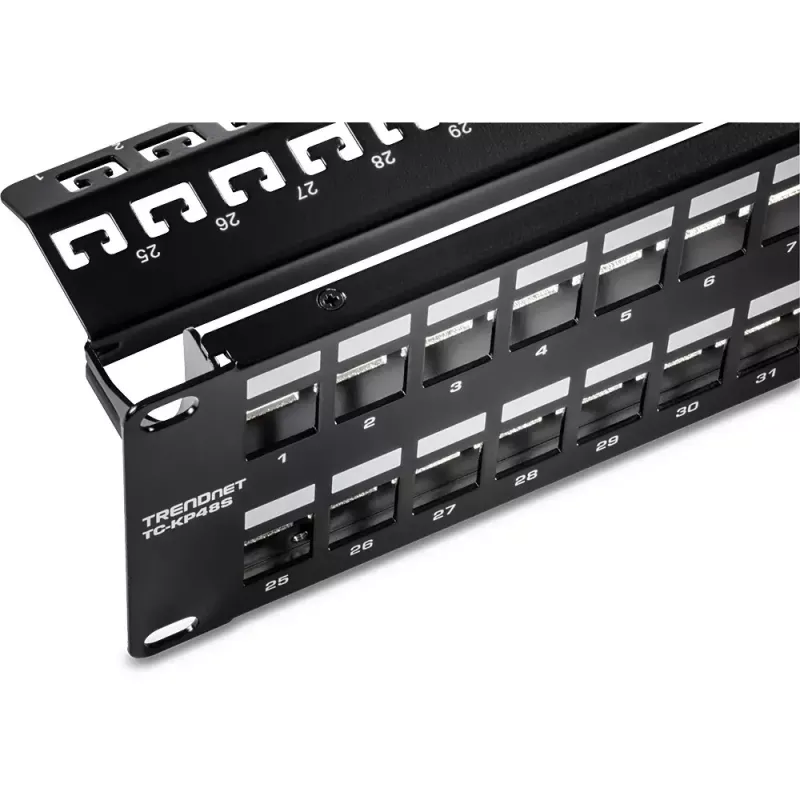

Patch Panel 2U Trendnet TC-KP48S

Trendnet TC-KP48S on 2U-seade, mida paigaldatakse raami ja mis on loodud võrgupaigaldiste kaablihalduse korrastamiseks. See on viimistletud musta värvi ja mahutab kompaktses 2U-vormingus kuni 48 porti, võimaldades Etherneti-kaablite struktureeritud lõpetamist ja selget marsruutimist raamide sees. Paneel on mõeldud kasutamiseks andmekeskustes, serveriruumides ja võrgukappides, kus on olulised porditihedus, juurdepääsetavus ja puhas raami välimus.

Eelised

See 2U-paneel pakub suurt porditihedust, säästes samal ajal raami ruumi, võimaldades mitmete vaskvõrguühenduste korrapärast lõpetamist. Metallkonstruktsioon tagab füüsilise vastupidavuse korduvateks kaabliteisaldusteks ja -lõpetamiseks. Must viimistlus aitab säilitada seadmeraamide sees ühtlast professionaalset välimust ning toetab paremat õhuvoolu võrreldes juhusliku kaabeldusega. Disain lihtsustab üksikute portide märgistamist ja tuvastamist, muutes hoolduse lihtsamaks.

Sobib

• Ettevõtete ja väikefirmade võrguraamidesse
• Andmekeskustesse ja serveriruumidesse
• Telekommunikatsioonikappidesse ja kaablikappidesse
• Struktureeritud kaabelduspaigaldistesse ja võrguuuendustesse

Peamised tehnilised andmed

• Raami kõrgus: 2U
• Pordi mahutavus: kuni 48 porti
• Paigaldus: ühildub standardse 19-tollise raamiga
• Viimistlusvärv: must
• Materjal: metallist šassii vastupidavuse tagamiseks

Kasutusjuhend

Paigaldage patch-paneel standardsesse 19-tollisee raami, mis hõivab 2U vertikaalset ruumi, ja kinnitage see sobivate raamikruvidega. Lõpetage Etherneti-kaablid tagumistes punch-down- või IDC-lõpp-punktides (järgige oma paigaldises kasutatavat värvikoodi ja juhtmestiku standardit). Märgistage iga port vastavalt oma võrgudokumentatsioonile, et tagada selge tuvastamine. Juhtige patch-kaablid võrguseadmetest esiportidesse, et ühendada seadmeid, kommutaatoreid ja patch-paneele vastavalt vajadusele.

Soovitused

Veenduge õiges punch-down-tehnikas ja kasutage kogu paigaldises järjepidevat juhtmestiku standardit (nt T568A või T568B). Säilitage nõuetekohane kaablihaldus horisontaalsete ja vertikaalsete korraldajatega, et säilitada õhuvool ja hõlbustada hooldust. Enne paigaldamist veenduge, et raami sügavus ja vaba ruum mahutavad 2U-seadet.
