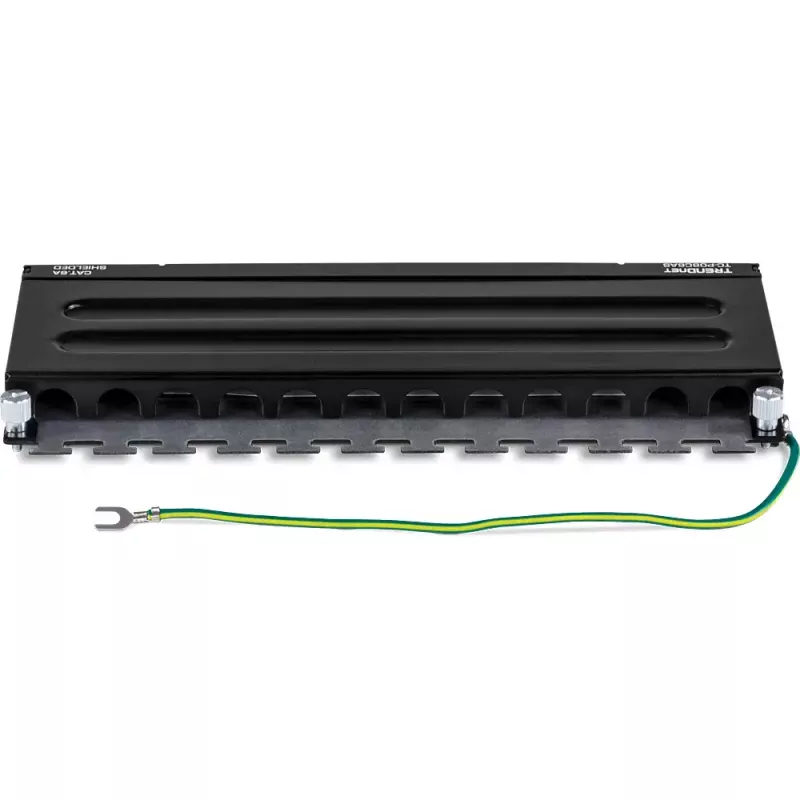

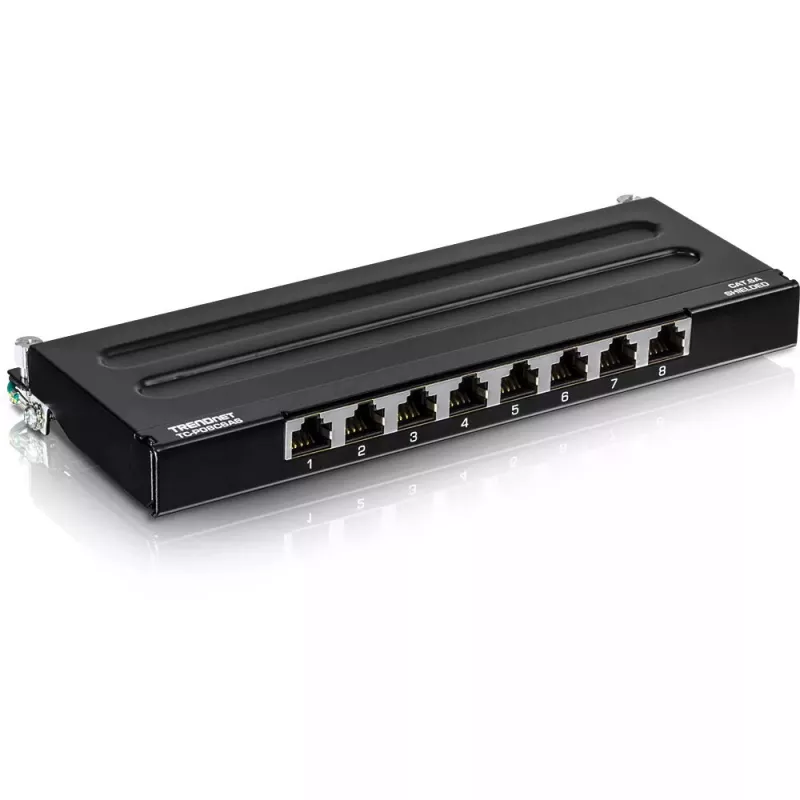

Patch-paneel Trendnet TC-P08C6AS

Trendnet TC-P08C6AS on 8-pordiline Cat6A varjestatud seinale paigaldatav patch-paneel, mis on mõeldud gigabit- ja 10G vask-Ethernet võrkude jaoks. Kompaktne 0,5U metallkorpus toetab organiseeritud kaablite haldust ja vastupidavat kinnitust kasutamiseks riiulites, kappides või seintel. See paneel ühildub Cat5e, Cat6 ja Cat6A kaabeldustega ning kasutab usaldusväärsete ühenduste jaoks 110 IDC tüüpi klemmiplokke.

Eelised

Patch-paneel toetab 10G-valmis jõudlust Cat6A kaabelduse kaudu ning selle varjestatud disain vähendab elektromagnetilisi häireid (EMI) ja ülekostet. Sellel on värvikoodiga märgistus T568A ja T568B ühendusskeemide jaoks ning 90° nurga all lõpetus korralikuks paigalduseks. Metallkorpus on seinale paigaldatav ning sisaldab integreeritud kaablihalduse katteplaati kaablite eraldamiseks ja korrastamiseks. See vastab ANSI/EIA/TIA 568-B.2-1, ISO/IEC 11801 ja EN50173-1 standarditele ning töötab temperatuurivahemikus -25° kuni 50° C (-13° kuni 122° F).

Sobib

• Väikese kontori ja koduvõrgu ühendusteks
• Seinale paigaldatavate võrgupunktide jaoks äri- või eluhoonetes
• 10G-valmis vask-Ethernet ühendusteks Cat6A kaabeldust kasutades
• Struktureeritud kaabelduspaigaldistesse, mis vajavad varjestatud komponente

Peamised spetsifikatsioonid

• Mudel: TC-P08C6AS
• Pordid: 8
• Kaabeldusühilduvus: Cat5e, Cat6, Cat6A
• Varjestus: Varjestatud metallkorpus
• Lõpetus: 110 IDC tüüpi klemmiplokid (kasutage 110 või Krone tööriista)
• Ühendusskeemid: Värvikoodiga T568A ja T568B jaoks
• Standardid: ANSI/EIA/TIA 568-B.2-1, ISO/IEC 11801, EN50173-1
• Töötemperatuur: -25° – 50° C (-13° – 122° F)
• Kujutegur: Seinale paigaldatav, 0,5U
• Värv: Must
• Kaal: 0,474 kg

Kuidas kasutada

Paigaldage Trendnet TC-P08C6AS seinale või riiuli sisse, kasutades sobivaid kruvisid ja ankruid. Lõpetage sisenevad varjestatud Cat6A (või Cat6/Cat5e) kaablid 110 IDC klemmiplokkidele, järgides värvikoodiga T568A või T568B skeemi. Kasutage 110 või Krone lõpetustööriista (TRENDnet TC-PDT müüakse eraldi ja see sobib) juhtmete kindlalt paigaldamiseks. Sulgege integreeritud kaablihalduse katteplaat, et eraldada ja suunata kaableid korraliku paigalduse saavutamiseks. Ühendage lühijuhtmed eesmistest RJ45 portidest võrgulülitite või seadmetega.

Soovitused

Optimaalse 10G jõudluse tagamiseks siduge see varjestatud patch-paneel varjestatud Cat6A kaabeldusega ning tagage varjestatud süsteemi korralik maandus. Kasutage õiget lõpetustööriista ja järgige valitud ühendusskeemi järjepidevalt, et säilitada signaali terviklikkus.
