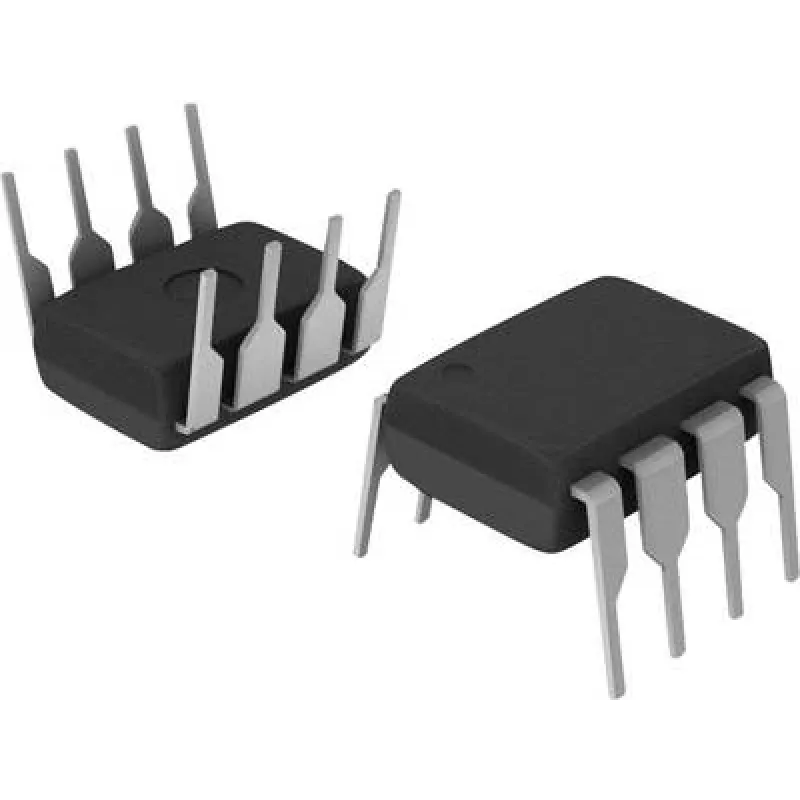

Optocoupler gate driver BROADCOM ACPL-4800-000E DIP-8 Push-Pull Totem-Pole DC

BROADCOM ACPL-4800-000E on optoeraldiga paisudraiver DIP-8 korpuses, push-pull (totem-pole) alalisvoolu väljundastmega, mis on loodud pakkuma galvaanilist isolatsiooni juhtloogika ja jõulülitusastmete vahel. See edastab isoleeritud juhtsignaale jõutransistoridele ja IGBT-dele lülitusrakendustes ning toetab nii madala- kui ka kõrgepoole paisu draiveri topoloogiaid, kui seda kasutatakse koos sobivate väliste komponentidega. Seade sobib kasutamiseks mootoriajamites, lülitusrežiimiga toiteallikates, inverterites ja muudes rakendustes, mis nõuavad usaldusväärset isolatsiooni ja kiireid paisu üleminekuid.

Eelised

ACPL-4800-000E sisaldab totem-pole väljundastet tõhusaks push-pull juhtimiseks, pakkudes kontrollitud väljundjuhtimise tugevust ja vähendades väliste komponentide arvu võrreldes diskreetsete isolatsioonilahendustega. Selle DIP-8 avaga korpus võimaldab lihtsat prototüüpimist ja asendamist pärandplaatidel, samas kui optiliselt isoleeritud sisend tagab galvaanilise eraldatuse juhtlülituste ja jõuseadmete vahel, parandades süsteemi ohutust ja vähendades maanduskontuuri häireid. Seade toetab kiiret lülitust, mis sobib keskmise kiirusega paisu juhtimise ülesanneteks, ning tagab prognoositavad elektrilised omadused tüüpilistes töötingimustes.

Sobib

• Jõu-MOSFET-ide ja IGBT-de paisu juhtimiseks mootorikontrollerites
• Isoleeritud draiveriastmeteks lülitustoiteallikates
• Inverterite paisu juhtimiseks taastuvenergia ja UPS-süsteemide jaoks
• Üldotstarbeliseks isolatsiooniks loogikataseme kontrollerite ja jõuastmete vahel

Peamised spetsifikatsioonid

• Korpuse tüüp: DIP-8 avaga
• Väljundaste: push-pull (totem-pole) alalisvool
• Isolatsioonimeetod: optiline galvaaniline isolatsioon
• Ettenähtud funktsioon: paisu juhtimine jõutransistoridele ja IGBT-dele
• Lülitussobivus: keskmise kiirusega paisu üleminekud
• Sisendi tüüp: LED-iga juhitav optoeraldaja sisend

Kasutamine

Asetage ACPL-4800-000E ühilduvasse DIP-8 pesasse või jootke see avaga trükkplaadi jalajäljele, järgides seadme viikude paigutust ja soovitatud polaarsust sisend-LED-i jaoks. Ühendage sisend-LED juhtloogikaga läbi sobiva voolu piirava takisti. Väljundpoolel tagage vajalikud toitepinged ja ühendage totem-pole väljundid sihtjõutransistori või IGBT paisuga, lisades vastavalt vajadusele paisu takisteid või Milleri kompensatsioonikomponente konkreetse jõuseadme ja lülituskiiruse jaoks. Tagage trükkplaadil piisavad roome- ja vahekaugused, et säilitada isolatsiooni terviklikkus, ja järgige teie rakendusele sobivaid soojusjuhtimise tavasid.

Soovitused

Kasutage soovitatud sisendvoolu tasemeid, et tagada LED-i usaldusväärne aktiveerimine, ja järgige seadme absoluutseid maksimaalseid hinnanguid. Suure paisulaenguga seadmete juhtimisel valige sobivad paisu takistid ja kaaluge vajadusel välist puhverdamist või nivoo nihutamist. Kontrollige isolatsiooninõudeid ja säilitage eraldatus juht- ja jõumaanduste vahel; rakendage sidestuskondensaatoreid seadme toiteviikude lähedusse, et minimeerida lülitusmüra ja parandada stabiilsust.
