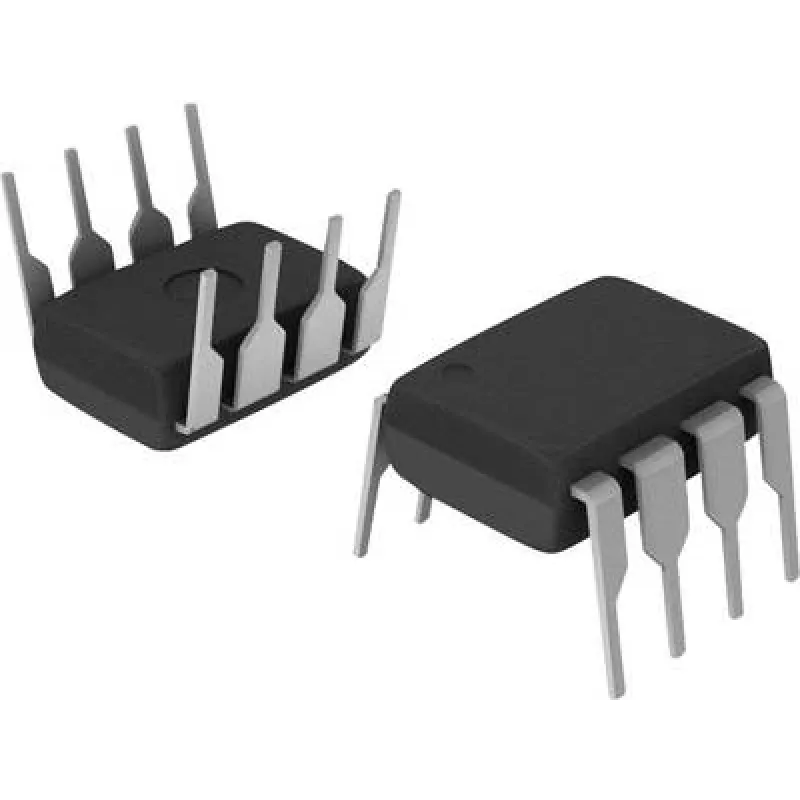

Optotransistor-optokaasleer Broadcom HCPL-2730-000E DIP-8 Darlington DC

Broadcom HCPL-2730-000E on DIP-8 fototransistor-optokaasleer Darlington-väljundastmega, mis on mõeldud alalispingesignaalide galvaaniliseks eraldamiseks. Seade eraldab sisend-LEDi väljundfototransistorist, et tagada töökindel elektriline eraldus madalpinge-juhtimisahela ja isoleeritud poole vahel. See on ette nähtud loogikataseme signaalide, mikrokontrolleri sisendite ja muude aeglaste digitaalliinide liidestamiseks, kus on vaja alalis-eradisiooni ja sisendi-väljundi kaitset.

Eelised

Darlington-väljundkonfiguratsioon annab suurema vooluvõimenduse kui üksik transistor, võimaldades tugevamat väljundtoidet järgnevatele loogika- või pull-down vajadustele, säilitades samal ajal väikese sisend-LED voolu. DIP-8 korpus toetab lihtsat läbivalgustusega montaaži prototüüpide ja pärand-skeemide jaoks. Optokaasleer tagab stabiilse töö madalsagedusliku digitaalse eralduse korral ning vähendab silmusheli tekkimise ohtu, säilitades galvaanilise eralduse ahelate vahel.

Sobib

• Mikrokontrolleri digitaalsisendite ja -väljundite eraldamine
• Signaalitaseme teisendamine erinevate loogikadomeenide vahel
• Toiteallika tagasiside- ja juhtsilmuse eraldamine
• Tööstuslikud juhtimisliidesed madalsageduslike digitaalsignaalidega

Peamised spetsifikatsioonid

• Korpus: 8-kontaktiline DIP (läbivalgustusega)
• Väljundi tüüp: Fototransistor Darlington-konfiguratsiooniga
• Funktsioon: Alalispinge signaali eraldus / madalsageduslik digitaalne eraldus
• Sisend: Vajalik infrapuna-LED draiv; madala sisendvooluga töö
• Eraldus: Galvaaniline eraldus sisend-LEDi ja väljundtransistori vahel
• Montaaž: Läbivalgustusega PCB montaaž

Kuidas kasutada

Paigaldage seade PCB-l läbivalgustusega jalajäljele, jälgides õiget kontaktide orientatsiooni sisend-LEDi ja väljundtransistori kontaktide jaoks. Juhtige sisend-LEDi juhtimispoolelt sobiva voolu piirava takistiga, mis on dimensioneeritud vastavalt nõutavale LED-draivi voolule. Isoleeritud poolel ühendage fototransistori väljund sihtloogikaga või pull-up/pull-down võrguga vastavalt nõutavatele loogikatasemetele. Ümbritseva ahela kavandamisel järgige soovitatud absoluutseid maksimaalseid nimiväärtusi sisendvoolu ja väljundpinge jaoks, et tagada töökindel eraldus ja pikaajaline toimimine.

Soovitused

Töökindlaks talitluseks kasutage sisend-LEDil sobivat voolu piiravat takistit ja veenduge, et väljundi pull-up või pull-down võrk vastab oodatavatele loogikalävedele. Säilitage PCB-l piisavad roomamis- ja õhuvahemikud, et tagada eraldusreiting, ning vältige seadme kokkupuudet temperatuuride või pingetega, mis ületavad selle spetsifikatsioone.
