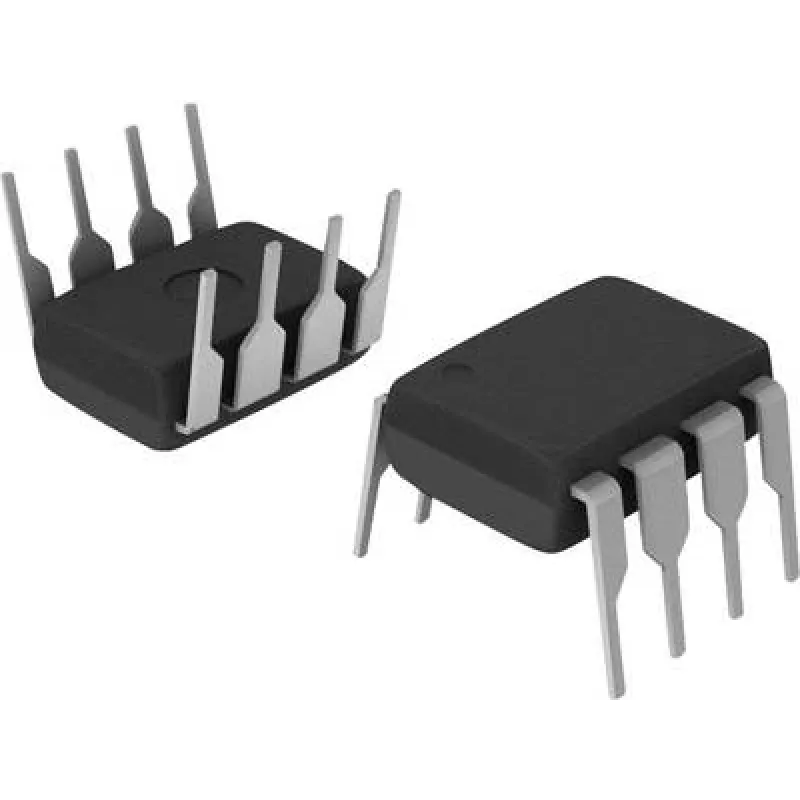

Optronilise lülituse draiver BROADCOM HCPL-3180-000E DIP-8 Push-Pull Totem-Pole vahelduv-/alalisvoolule

BROADCOM HCPL-3180-000E on optronilise lülituse draiver DIP-8 korpuses, mis tagab galvaanilise isolatsiooni juhtimis- ja jõuastme vahel. Seade on varustatud push-pull (totem-pole) väljundastmega ja on mõeldud võimsuslülitite paisu sisendite juhtimiseks nii vahelduv- kui ka alalisvoolusüsteemides. Tüüpilised rakendused hõlmavad isoleeritud paisudraiverit IGBTdele, MOSFETidele ja muudele võimsuslülititele, mida kasutatakse inverterites, mootoriajamites ja toiteallikates, kus on vajalik usaldusväärne lülituskiirus ja elektriline isolatsioon.

Eelised

Optronilise lülituse draiver ühendab kõrgepingelise isolatsiooni ja push-pull väljundi, võimaldades nii ala- kui ka ülapoolset paisujuhtimist ilma otsese elektrilise ühenduseta juhtimis- ja jõuahelate vahel. Selle DIP-8 korpus lihtsustab läbiva montaaži ja prototüüpimist, samas kui totem-pole väljund tagab kiiremad üleminekuajad ja määratletud loogikatasemed, mis sobivad mitmesuguste paisumahtuvuste juhtimiseks. Seade vähendab müra sidestumist tundlikku juhtelektroonikasse, säilitades galvaanilise isolatsiooni sisendi ja väljundi vahel.

Sobib

• Isoleeritud paisudraiv IGBT ja MOSFET jõuastmetele
• Inverterite ja mootoriajamite juhtimisahelad
• Vahelduv- ja alalisvoolu muundussüsteemid
• Impulsstoiteallikad ja isoleeritud juhtimisliidesed

Peamised spetsifikatsioonid

• Pakendi tüüp: DIP-8 läbiv montaaž
• Väljundaste: push-pull (totem-pole)
• Isolatsioon: galvaaniline isolatsioon sisendi ja väljundi vahel
• Funktsioon: optiliselt isoleeritud paisudraiver võimsustransistoridele
• Signaali tüüp: digitaalne sisend võimsuslülitite paisuklemmide juhtimiseks

Kasutamine

Asetage seade trükkplaadile standardse DIP-8 jalajäljega või kasutage prototüüpimiseks sobivat pesa. Toide sisend-LEDile vajaliku pärivooluga sobiva voolu piirava takisti kaudu juhtloogikaallikast, järgides seadme sisendpolaarsust. Ühendage väljundklemmid paisudraiveri trassidega ja tagage paisudraiveri ahela jaoks vajalikud toitepinged. Säilitage trükkplaadil soovitatavad roome- ja õhukaugused isolatsiooni säilitamiseks ja järgige võimsustransistori andmelehe juhiseid paisutakisti ja summutuse kohta. Järgige tootja soovitatud toitepingeid ja sisendvoole, et tagada usaldusväärne lülitus ja seadme pikaealisus.

Soovitused

Parimate tulemuste saavutamiseks kasutage korralikke trükkplaadi paigutustehnikaid, et minimeerida hajuinduktiivsust ja -mahtuvust paisu- ja jõutrassidel, paigutage lahtisidestuskondensaatorid draiveri toiteklemmide lähedusse ning lisage sobivad paisutakistid lülituskiiruse reguleerimiseks ja di/dt piiramiseks. Kontrollige oma süsteemi isolatsiooninõudeid ja testige lülitusjõudlust eeldatavatel koormus- ja temperatuuritingimustel.
