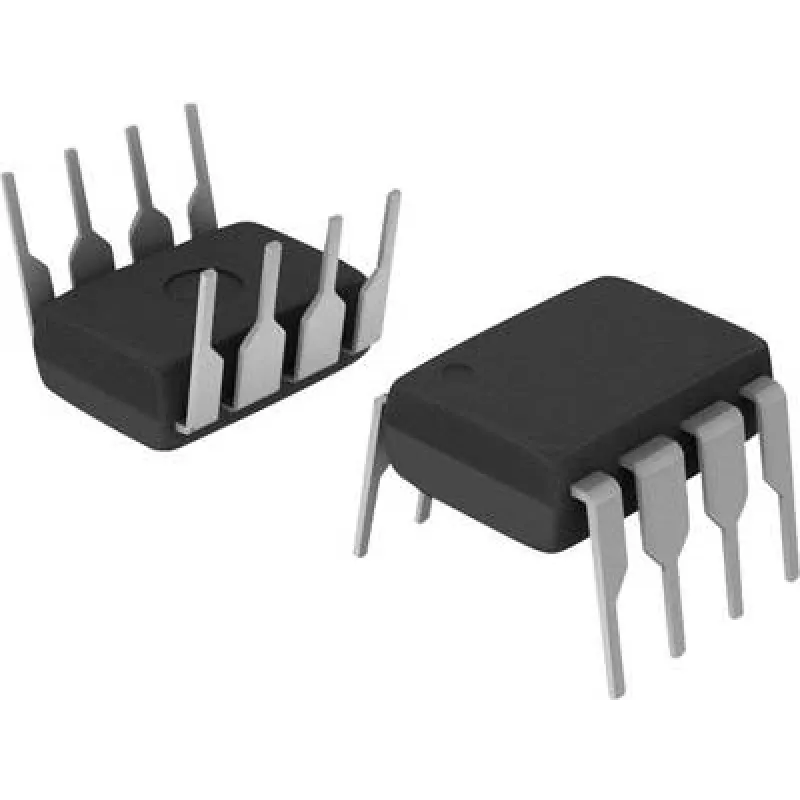

Optopaari väravadraiver BROADCOM HCPL-3120-000E DIP-8 Push-Pull/Totem-Pool AC/DC

BROADCOM HCPL-3120-000E on optopaari väravadraiver DIP-8 korpuses, mis tagab galvaanilise isolatsiooni juhtloogika ja jõutransistoride väravate vahel. Push-pull (totem-pool) väljundastmega disainitud seade toetab nii vahelduv- kui alalisvoolu rakendusi, kus on vaja isoleeritud värava juhtimist ja kiiret lülitumist. Seade integreerib LED-sisendi ja transistori väljundi sisseehitatud juhtimisvõimega, võimaldades usaldusväärset IGBT-de, MOSFET-ide ja muude jõulülitite juhtimist, kaitstes samas tundlikku juhtimisahelat kõrgepinge ja siirdeprotsesside eest.

Eelised

HCPL-3120-000E pakub elektrilist isolatsiooni, et vähendada maanduskontuuri probleeme ja parandada ohutust jõuahelates. Selle totem-pool väljund tagab määratletud juhtimistasemed jõuseadmete kiiremaks sisse- ja väljalülitamiseks, vähendades lülituskadusid. DIP-8 korpuses pakendatud seade sobib läbiva monteerimise ja prototüüpimise jaoks. Seade parandab juhtimispoole mürakindlust ja aitab kaitsta mikrokontrollereid ja loogikadraivereid kõrgepingeimpulsside ja ühismüra häirete eest.

Sobib

• IGBT-de isoleeritud värava juhtimine
• MOSFET-i värava juhtimine inverteri ja muunduri ahelates
• Toiteallika ja mootori ajami juhtimine
• Juhtloogika kaitse kõrgepinge siirdeprotsesside eest
• Läbiva monteerimise prototüüpimine ja väikesemahuline tootmine

Peamised tehnilised andmed

• Korpuse tüüp: DIP-8 läbiv montaaž
• Väljundaste: push-pull (totem-pool) draiver
• Isolatsioon: optiline galvaaniline isolatsioon sisendi ja väljundi vahel
• Sobib vahelduv- ja alalisvoolu värava juhtimise rakendustele
• Mõeldud jõutransistoride, nagu IGBT-d ja MOSFET-id, juhtimiseks
• Sisend: LED-juhitav sisendahel, mis ühildub loogikataseme signaalidega

Kasutamine

Ühendage LED-sisend juhtloogikaga sobiva voolu piirava takisti kaudu, järgides õiget polaarsust. Paigaldage DIP-8 korpus trükkplaadile või sobivasse pessa, et tagada kindel läbiv ühendus. Tagage väljundpoole jaoks eraldi toite- ja referentsühendused vastavalt rakendusele ning säilitage sobivad isolatsiooni roomamis- ja kliirenskaugused vastavalt süsteemi pingele. Kasutage push-pull väljundeid sihtjõutransistori värava juhtimiseks, hoolitsedes väravatakistite ja summutuselementide suuruse määramise eest vastavalt soovitud lülituskiirusele ja ülelöökide piiramiseks.
