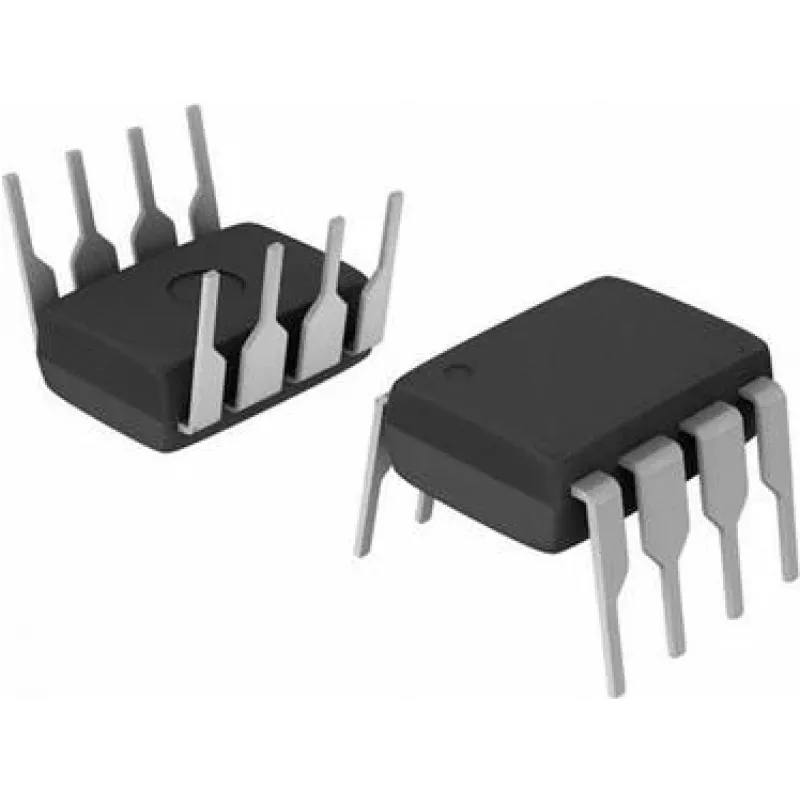

Operatsioonivõimendi Texas Instruments LME49720NA/NOPB — Kahekordne audio-opvõimendi, PDIP‑8

Texas Instruments LME49720NA/NOPB on kahekordne operatsioonivõimendi PDIP‑8 korpuses, mis on loodud kõrgtruuduslike audio rakenduste jaoks. See sisaldab kahte sobitatud võimendit, mis on optimeeritud madala moonutuse ja madala müra saavutamiseks, muutes selle sobivaks signaaliahelatesse, kus on vajalik heliline läbipaistvus ja täpne võimendus. Tüüpilisteks kasutusaladeks on eelvõimendid, kõrvaklapivõimendid, DAC väljundastmed ja muud analoog-audioahelad, mis nõuavad täpset ja madala müratasemega jõudlust.

Eelised

Sobitatud võimendite paar tagab ühtlase kanalite tasakaalu ja vähendatud nihke kanalite vahel. Madal summaarne harmooniline moonutus ja lai avatud ahela võimendus aitavad kaasa audiosignaalide täpsele taasesitamisele minimaalse värvumisega. PDIP‑8 läbiva montaaži korpus toetab lihtsat prototüüpimist ja asendamist tarbija- ja professionaalsetes audioseadmetes. Termilised ja elektrilised omadused on kavandatud säilitama stabiilsust tüüpilistes audio töötingimustes.

Sobib

• Eelvõimendi astmed stereo audiosüsteemides
• Kõrvaklapivõimendid ja teisaldatavad audio dokid
• DAC väljundfiltrid ja liinidraiverid
• Kvaliteetne analoogsignaali töötlus ja mikserpuldid

Peamised spetsifikatsioonid

• Kahekordne opvõimendi konfiguratsioon kahe sobitatud kanaliga
• PDIP‑8 läbiva montaaži korpus lihtsaks paigaldamiseks ja prototüüpimiseks
• Mõeldud madala müra ja madala summaarse harmoonilise moonutuse jaoks audio sagedusalas
• Lai avatud ahela võimendus, mis sobib kõrgtruuduslikuks võimendamiseks
• Toitepinge vahemik ja puhkeoleku vool optimeeritud tüüpiliste audio rakenduste jaoks

Kuidas kasutada

Paigaldage PDIP‑8 korpus ühilduvasse läbiva montaaži PCB jalajälge või pesasse, jälgides õiget viikude suunda ja toitepolaarsust. Kasutage soovitatud toite lahksidestust seadme viikude lähedal, et minimeerida toitemüra. Konfigureerige võimendi soovitud topoloogiasse (inverteeriv, mitteinverteeriv, diferentsiaalne), kasutades sobivaid tagasiside ja sisendkomponente; veenduge, et komponentide väärtused vastavad vajalikule ribalaiusele ja võimendusele. Sobitage paigutus ja maandamistavad madala müra tagamiseks: hoidke sisendjäljed lühikesed, eraldage analoog- ja digitaalmaad, kus see on asjakohane, ja asetage möödaviigukondensaatorid toiteviikudele võimalikult lähedale.

Soovitused

Parima audio jõudluse tagamiseks kasutage signaali teel madala müratasemega takisteid ja kvaliteetseid kilekondensaatoreid, säilitage stereokanalite jaoks sümmeetriline paigutus ning järgige tootja soovitusi toite lahksidestamiseks. Vältige väljundite koormamist suurtele koormustele ilma nõuetekohase väljundastme puhverdamiseta ja tagage piisav ventilatsioon, kui töötate kõrgendatud toitepingetel.
