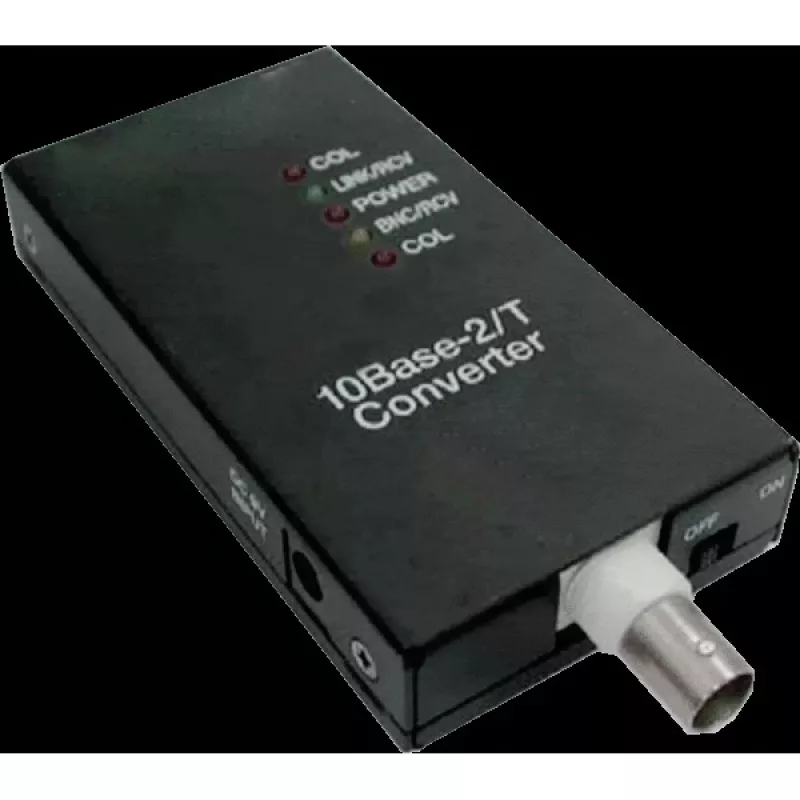

Meediumimuundur ALLNET ALL0500v3 10BASE-T (RJ45) jaoks 10BASE-2 (BNC) jaoks

ALLNET ALL0500v3 on meediumimuundur, mis on loodud 10BASE-T (UTP Ethernet RJ45 kaudu) ja 10BASE-2 (koaksiaalne BNC kaudu) füüsiliste kihtide ühendamiseks. Seade võimaldab integreerida pärandkoaksiaalseid Etherneti segmente kaasaegsete keerdpaarvõrkudega ilma võrguprotokolle muutmata, võimaldades eri tüüpi kaabeldustel seadmetel suhelda kiirusel 10 Mbps. See on mõeldud olukordadeks, kus on vaja säilitada olemasolevat koaksiaalset infrastruktuuri, lisades või diagnoosides RJ45-ga ühendatud seadmeid.

Eelised

ALLNET ALL0500v3 pakub lihtsat füüsilist silda RJ45 ja BNC liideste vahel, võimaldades koaksiaalsete segmentide jätkuvat kasutamist koos UTP kaabeldusega. Selle lihtne funktsionaalsus keskendub läbipaistvale 1. kihi teisendamisele kiirusel 10 Mbps, mis aitab säilitada olemasolevat võrgutopoloogiat ja seadmete konfiguratsiooni. Muundur vähendab vajadust juhtmestiku ümbertõstmiseks või töötavate koaksiaallõikude asendamiseks ning toetab diagnostilist juurdepääsu pärandsegmentidele kaasaegsetest Etherneti portidest.

Sobib

• 10BASE-T seadmete ühendamine olemasolevate 10BASE-2 koaksiaalvõrkudega
• Väikeste pärand Etherneti segmentide pikendamine või ühendamine ilma protokolli teisendamiseta
• Koaksiaalsete Etherneti paigaldiste väldiagnostika ja hooldus, kasutades RJ45-varustusega tööriistu
• Ajutine või püsiv segakaabeldusega keskkondade integreerimine kiirusel 10 Mbps

Peamised tehnilised andmed

• Toetatud Etherneti standardid: 10BASE-T 10BASE-2-ks teisendamine
• Füüsilised liidesed: RJ45 (UTP) ja BNC (koaksiaalne)
• Andmeedastuskiirus: 10 Mbps (pool-/täisdupleks määratud ühenduse lõpp-punktide poolt)
• Protokolli käitumine: läbipaistev 1. kihi meediumiteisendus ilma protokolli tõlketa
• Toide ja paigaldus: kompaktne vormitegur, mis sobib inline- või rakilähedaseks paigutuseks (täpsed toitenõuded leiate tootja dokumentatsioonist)

Kuidas kasutada

Ühendage ALLNET ALL0500v3 RJ45 port kommutaatori, jaoturi või seadme UTP Etherneti kaabliga ning kinnitage BNC pistik koaksiaalse 10BASE-2 segmendi külge. Veenduge koaksiaalliini korrektses termineerimises ja maanduses vastavalt 10BASE-2 tavapärastele juhistele. Toitege muundurit tootja määratud viisil ja kontrollige, kus olemas, ühenduse/aktiivsuse indikaatoreid. Muundur töötab läbipaistvalt füüsilisel kihil, seega tarkvarakonfiguratsiooni pole vaja; võrguseadmed säilitavad oma olemasolevad IP- ja MAC-sätted.

Soovitused

Kasutage muundurit ainult 10 Mbps Etherneti keskkondades ja veenduge, et koaksiaalsed segmendid on mõlemast otsast korrektselt termineeritud, et vältida signaali peegeldusi. Segakaabelduse integreerimisel kontrollige, et arvesse oleks võetud kokkupõrkedomeeni kaalutlused ja 10BASE-2 kaablipikkuse piirangud. Paigalduse ja toite üksikasjade saamiseks tutvuge ALLNET toote dokumentatsiooniga.
