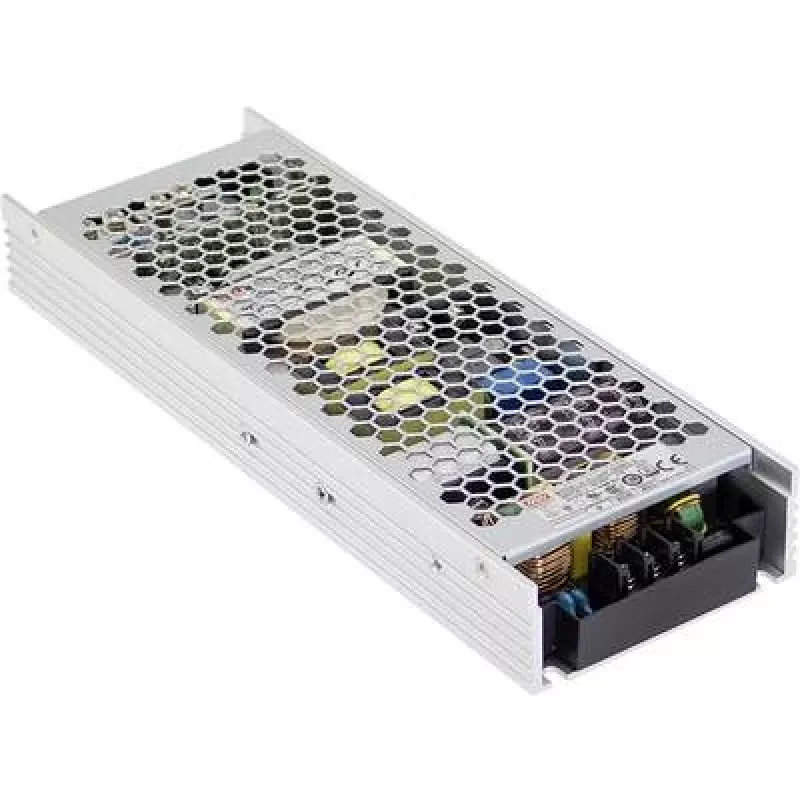

MEAN WELL UHP-500R-5 toiteadapter 500 W 5 V

MEAN WELL UHP-500R-5 on õhuke suletud AC-DC ühe väljundiga toiteallikas aktiivse PFC-ga, mis annab 5 V alalisvoolu 80 A juures (500 W). See aktsepteerib laia sisendpingevahemikku 90–264 V vahelduvvoolu ja pakub DC OK signaali süsteemi jälgimiseks. Seadme kompaktsed mõõtmed (81 mm × 232 mm × 31 mm) ja RoHS-vastavus muudavad selle sobivaks piiratud ruumiga paigaldistesse, kus on nõutud keskkonnastandardid.

Eelised

Toiteadapter pakub suurt pidevat väljundvõimsust 500 W õhukeses vormiteguris koos aktiivse võimsusteguri korrektsiooniga, mis parandab sisendi efektiivsust ja vähendab harmoonilisi moonutusi. Sisseehitatud DC OK signaalimine võimaldab hõlpsat integreerimist süsteemi järelevalvega. Kompaktne korpus ja standarditud ohutusfunktsioonid toetavad paigaldamist kitsastesse või riiulipõhistesse rakendustesse.

Sobib

• Sardsüsteemid ja tööstuslikud kontrollerid
• Telekommunikatsiooniseadmed ja võrguseadmed
• Kompaktsed serveri- või salvestusmoodulid
• Automaatikapaneelid ja juhtkapid

Peamised spetsifikatsioonid

• Mudel: UHP-500R-5
• Tootja: MEAN WELL
• Sisendpinge: 90–264 V AC
• Väljund: 5 V DC, 80 A (500 W)
• Funktsioon: Ühe väljundiga, suletud disain, PFC
• Signaal: DC OK
• Mõõtmed (L × S × K): 81 × 232 × 31 mm
• Vastavus: RoHS

Kasutamine

Paigaldage UHP-500R-5 piisava ventilatsiooniga kohta, kus on selle õhukese korpusega ühilduv kindel kinnitus. Ühendage sisendi vahelduvvool nimetatud vahemikus 90–264 V ja juhtme 5 V alalisvoolu väljund koormusele, tagades õige polaarsuse ja piisava juhtme ristlõike 80 A jaoks. Kasutage DC OK signaali kaugjälgimiseks või integreerimiseks süsteemikontrolleritega. Järgige paigaldamisel tootja ühendusskeeme ja kohalikke elektrieeskirju.

Soovitused

Veenduge, et ümbritsev temperatuur ja õhuvool vastavad toote tööpiirangutele; vältige ventilatsiooni takistamist. Kasutage sobivaid kaitsmeid ja kaablisuurusi 80 A väljundi jaoks ning kontrollige ühendatud seadmete ühilduvust enne toiteallika pidevat töötamist.
