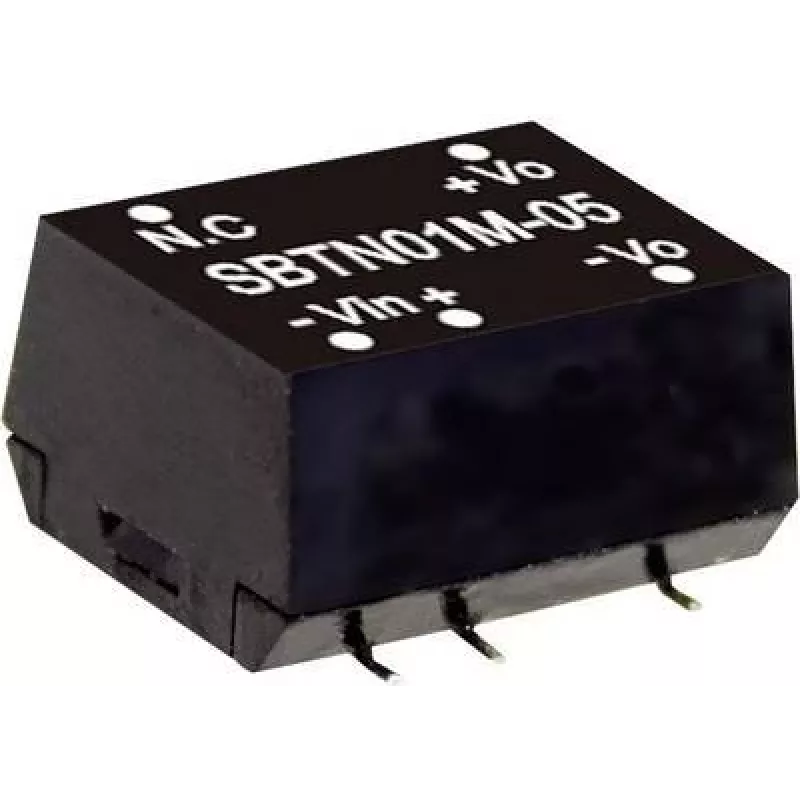

MEAN WELL SBTN01N-05 1W DC-DC muundur moodul, 5V sisend, 5V väljund, 200mA, SMD, isoleeritud

Manussüsteemide arendajad ja PCB-disainerid vajavad sageli kompaktset, isoleeritud toiteallikat anduritele, väravadraiveritele või sidesidesõlmedele. MEAN WELL SBTN01N-05 pakub reguleeritud 5V väljundit 5V sisendist, tagades galvanilise isolatsiooni kuni 1000 VDC pinnale monteeritavas pakendis. Selle väike jalajälg ja madal profiil muudavad selle ideaalseks ruumipiiratud plaatidele, kus iga millimeeter loeb.

Põhilised tehnilised andmed

• Sisendpinge: 4,5–5,5 VDC (nominaalne 5 VDC)
• Väljundpinge: 5 VDC
• Väljundvool: 200 mA (max)
• Väljundvõimsus: 1 W
• Isolatsioonipinge: 1000 VDC
• Tõhusus: kuni 70%
• Töötemperatuur: -40°C kuni +85°C
• Paigaldus: pinnale monteeritav (SMD)
• Kaitse: pidev lühisekaitse automaatse taastumisega
• Ripple & müra: 100 mVp-p (max)
• Lülitussagedus: 100 kHz (tüüp.)
• MTBF: >3 500 000 tundi
• Jahutus: vaba õhu konvektsioon
• Niiskus: 20–90% RH mittekondenseeruv

Miks valida

SBTN01N-05 paistab silma oma tugeva isolatsiooni ja laia temperatuurivahemiku poolest, tagades usaldusväärse töö karmides tööstuskeskkondades. Selle reguleerimata disain hoiab vooluahela lihtsana, samas kui sisseehitatud lühisekaitse hoiab ära kahjustused rikkeolukordades. SMD-pakend lihtsustab automatiseeritud kokkupanekut, vähendades tootmiskulusid ja turule jõudmise aega.

Ideaalsed kasutusjuhud

• Isoleeritud toide RS-485/RS-232 transiiveritele
• Väravadraiveri toited MOSFET/IGBT ahelatele
• Anduri isolatsioon tööstusautomaatikas
• Kaasaskantavad akutoitel seadmed
• Hajutatud toitearhitektuurid

Hea teada

See moodul on reguleerimata, seega väljundpinge võib koormuse ja sisendi muutustega veidi varieeruda. Rakendustes, mis nõuavad täpset reguleerimist, kaaluge välise lineaarse regulaatori lisamist. Seade on RoHS-iga kooskõlas ja sobib pliivabaks reflow-jootmiseks. Alati tutvuge tootja andmelehega soovitatud PCB paigutuse ja soojusnõuete osas.
