Loopback adapter RS-232/422/485 DeLOCK 66826

DeLOCKi loopback-adapter RS-232/422/485 (mudel 66826) on kompaktne DB9 isapistikuga tööriist jadaliidese side testimiseks ja tõrkeotsinguks. Mõeldud kasutamiseks RS-232, RS-422 ja RS-485 liidestega, võimaldab see silmustesti signaalide marsruutimise ja andmete terviklikkuse kontrollimiseks hoolduse ja diagnostika ajal.

Eelised

Adapter on kompaktne ja kerge, vastupidava metallivärvi korpusega, pakkudes lihtsat ühenda-ja-kasuta lahendust silmustestide jaoks. Selle DB9 isapistik sobib standardsete jadaportidega ja võimaldab kiiret saatmis-/vastuvõtujuhtmestiku kontrolli ilma täiendava kaabelduse või keeruka seadistuseta.

Sobib

• RS-232 jadaportide testimiseks arvutitel ja tööstusseadmetel
• RS-422 sideliinide ja diferentsiaalliideste diagnoosimiseks
• RS-485 võrkude ja pool-/täisdupleksühenduste kontrollimiseks
• Välitingimustes tõrkeotsinguks tehnikutele ja inseneridele

Peamised tehnilised andmed

• Pistik: DB9 isane
• Toetatud liidesed: RS-232, RS-422, RS-485
• Mõõtmed (L×S×K): 12,6 × 31 × 11,8 mm
• Värv: Hõbe
• Bränd: DELOCK, MPN: 66826, EAN: 4043619668267

Kasutamine

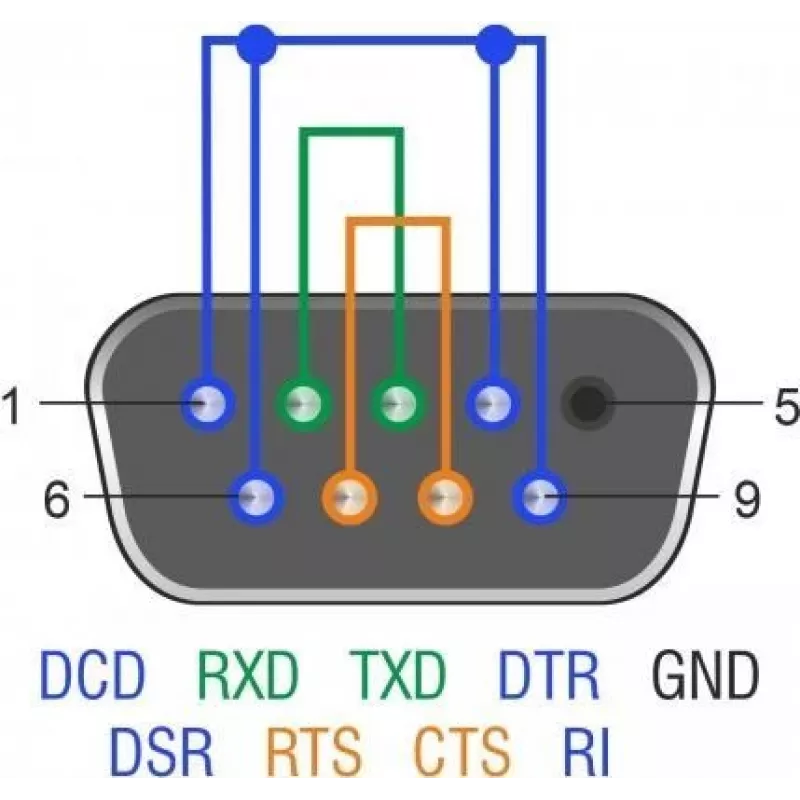

Sisestage DB9 isapistik jadaporti, et teostada silmustesti. Kasutage sobivat terminalitarkvara või testimisseadet andmete saatmiseks ja vastuvõetud signaalide jälgimiseks; adapter suunab saate- ja vastuvõtuliinid omavahel kokku, et kontrollida põhilist sidet ja signaali. Eemaldage adapter, kui testimine on lõpetatud.

Soovitused

Kasutage seda silmusadapterit ainult töökorrasoleku kontrollimiseks ja põhidiagnostikaks; see ei asenda protokollianalüsaatoreid põhjalikuks liikluse analüüsiks. Enne ühendamist veenduge, et testitav seade on sisse lülitatud ja seadistatud samale liidese standardile (RS-232, RS-422 või RS-485).
