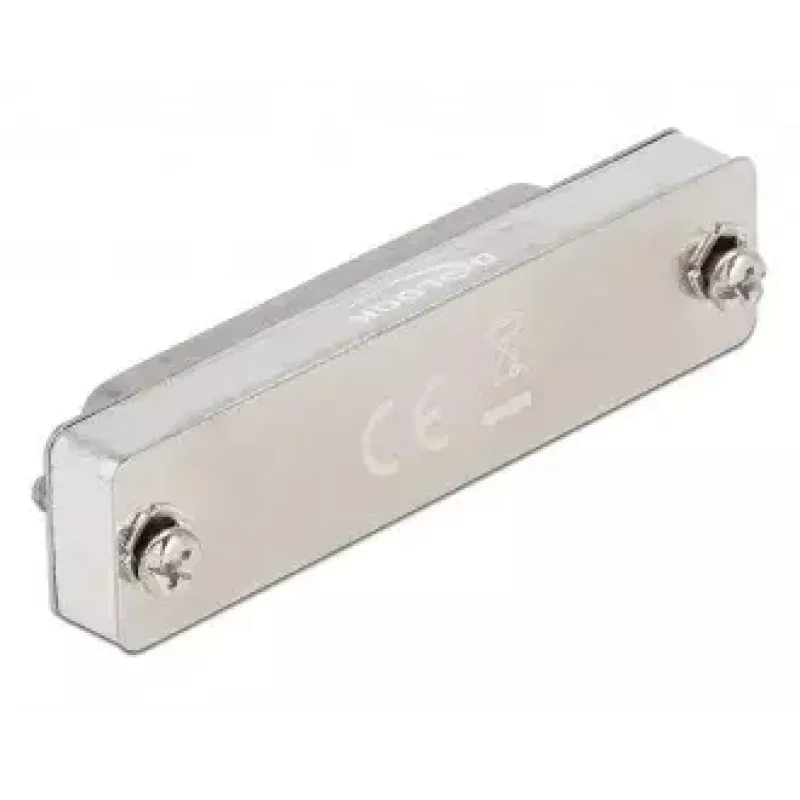

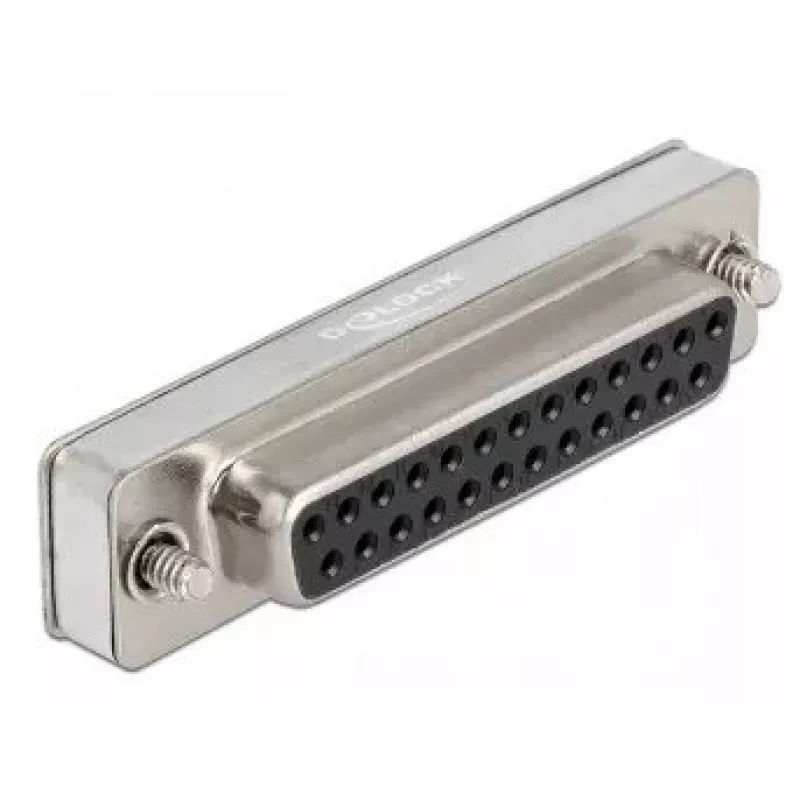

Tagasisideadapter DeLOCK RS-232/422/485 DB25 emane

DeLOCKi tagasisideadapter RS-232/422/485 jaoks, DB25 emase pistikuga, on loodud jadaliinide testimise ja tõrkeotsingu hõlbustamiseks. Kompaktne ja kaasaskantav, võimaldab see lihtsat signaaliliinide ühendamist tagasiside testideks ja põhiliseks vigade/andmete analüüsiks. Adapter tarnitakse polükotis ja on valmistatud Taiwanis.

Eelised

Adpater pakub lihtsat võimalust teostada tagasiside teste RS-232, RS-422 ja RS-485 liidestel, kasutades DB25 emast pistikut. Selle väikesed mõõtmed teevad selle kaasaskandmise ja testide ajal positsioneerimise lihtsaks. Toote konstruktsioon ja pakend toetavad korduvat kasutamist professionaalsetes või laboritingimustes.

Sobib

• RS-232 jadaportide testimine ja tõrkeotsing
• RS-422 ja RS-485 diferentsiaalsete sideliinide kontrollimine
• Tagasiside diagnostika riist- või tarkvaraarenduse käigus
• Jadasideseadmete hooldus ja remont

Peamised spetsifikatsioonid

• Pistik: DB25 emane
• Toetatud liidesed: RS-232, RS-422, RS-485
• Mõõtmed (L × S × K): 12,6 mm × 53,3 mm × 11,8 mm
• Pakend: polükott
• Päritolu: Taiwan
• Värv: must, hõbedane
• Bränd: DELOCK, MPN: 66831, EAN: 4043619668311

Kasutamine

Ühendage DB25 emane tagasisideadapter testitava seadme vastava DB25 jadapordiga. Kasutage adapterit vajalike saate- ja vastuvõtusignaali teede sulgemiseks vastavalt tagasiside- või ühendusskeemile RS-232, RS-422 või RS-485 jaoks. Käivitage oma diagnostika-, terminali- või testitarkvara andmete saatmiseks; kontrollige, et vastuvõetud andmed ühtivad saadetud andmetega, et kinnitada liini terviklikkust ja õiget signaalide marsruutimist.

Soovitused

Veenduge, et seade oleks enne testimist sisse lülitatud ja konfigureeritud õigesse jadarežiimi (RS-232, RS-422 või RS-485). Valige tagasiside jaoks õiged viigud, tuginedes seadme ühendus- ja signaalijuhistele. Hoidke adapterit kasutusvälistel aegadel kuivas keskkonnas, et säilitada pistiku seisukord.
