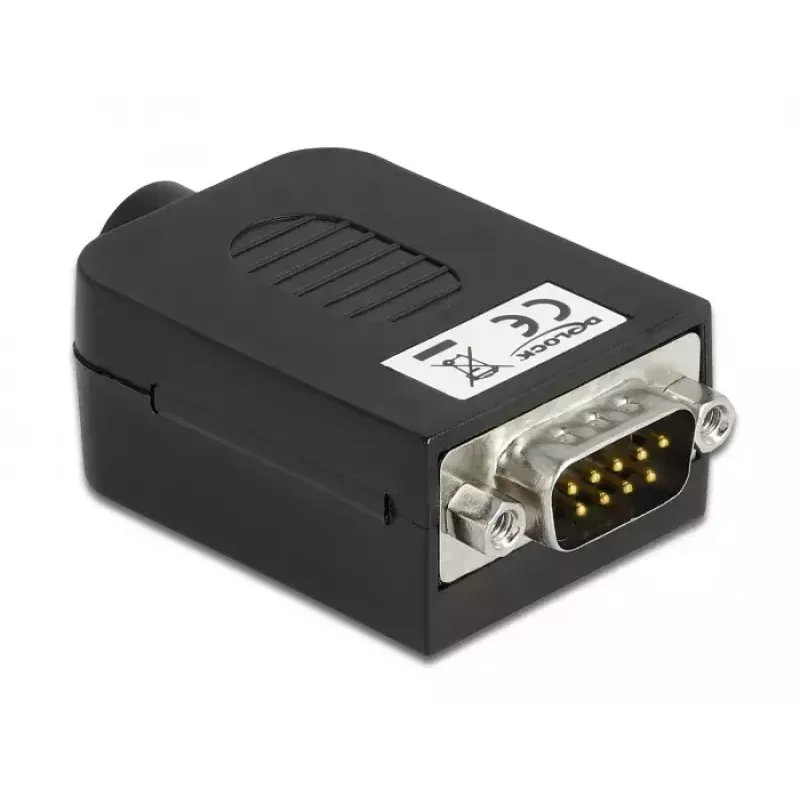

Juhtmepistik DeLOCK 66264 Sub-D 9 10 kontaktiga klemmiplokk Must

DeLOCK 66264 juhtmepistik on kompaktne adapter Sub-D 9 ja 10 kontaktiga klemmiplokkidega, mis on mõeldud paljasjuhtmete ühendamiseks. Mustas plastümbrises kaitseb see trükkplaati mustuse ja mehaaniliste kahjustuste eest ning pakub integreeritud tõmbetugevdamist kaabli kinnitamiseks. Pistmik toetab AWG 26–18 juhtmeid ja sobib nii tööstuslikeks rakendusteks kui ka hobiprojektideks nagu raudteemodelleerimine.

Eelised

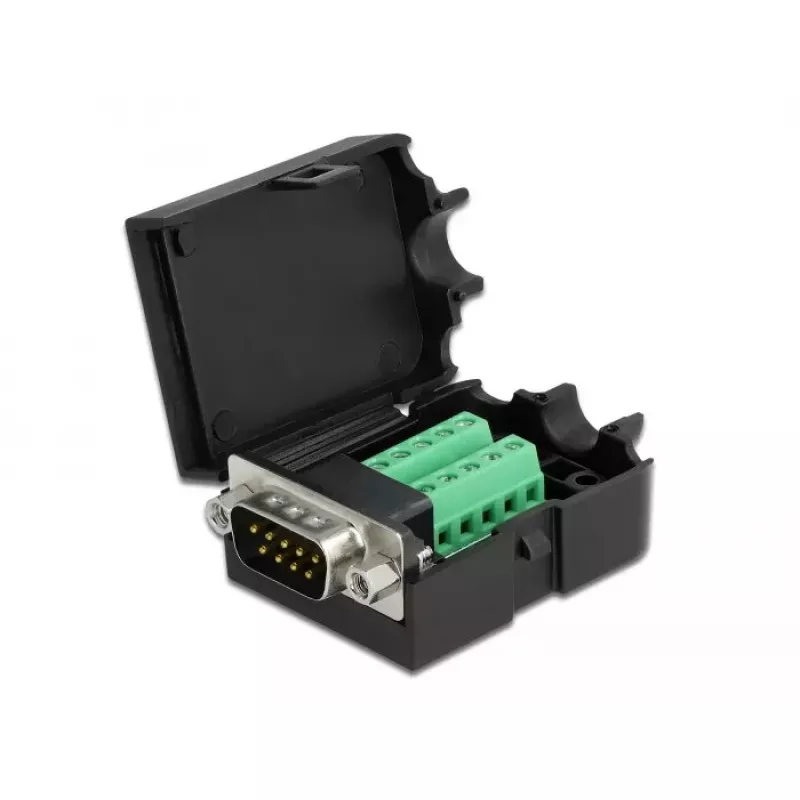

Plastümbris pakub kaitset trükkplaadile ja ühendatud juhtmestikule ning integreeritud tõmbetugevdamine fikseerib kaabli, vähendades pinget ühenduskohtadel. Väikesed mõõtmed (34,4 × 51,8 × 21 mm) võimaldavad selle hõlpsat integreerimist kitsastesse ruumidesse. Seade toetab mitut juhtmepaksust (AWG 26–18) ja tuleb ühes tükis polükotikeses, mis tagab mugava ladustamise ja käsitsemise.

Sobib

• Tööstusrakendustele, mis vajavad Sub-D terminalühendusi
• Hobiprojektidele, nagu raudteemodelleerimine
• Kompaktsetele elektroonikaümbristele ja järelpaigaldatavale juhtmestikule

Peamised spetsifikatsioonid

• Bränd: DELOCK
• Tootja osanumber (MPN): 66264
• EAN: 4043619662647
• Pistiku tüüp: Sub-D 9 ja 10 kontaktiga klemmiplokk
• Toetatud juhtmepaksus: AWG 26–18
• Värv: Must
• Mõõtmed (L × S × K): 34,4 × 51,8 × 21 mm
• Pakend: 1 tk polükotikeses

Kasutusjuhend

Eemaldage juhtmelt isolatsioon terminali jaoks sobiva pikkuseni ja sisestage paljasjuht vastavasse klemmipessa. Kinnitage juht vastavalt klemmiploki kinnitusmeetodile (kruvi või klambriga), kuni ühendus on kindel. Asetage kokkupandud trükkplaat ja juhtmestik plastümbrisesse ning suunake kaabel läbi tõmbetugevduse. Veenduge, et tõmbetugevdus on rakendatud, nii et kaabel on fikseeritud ega avalda pinget klemmidele.

Soovitused

Kasutage ainult AWG 26–18 juhtmeid ja kontrollige, et juhtme isolatsioon oleks enne sisestamist õige pikkusega eemaldatud. Vältige mehaaniliste pingete piiride ületamist ja veenduge, et ümbris on terve, et säilitada kaitse mustuse ja kahjustuste eest.
