Liideskaart Akasa AK-PCCM2P-02

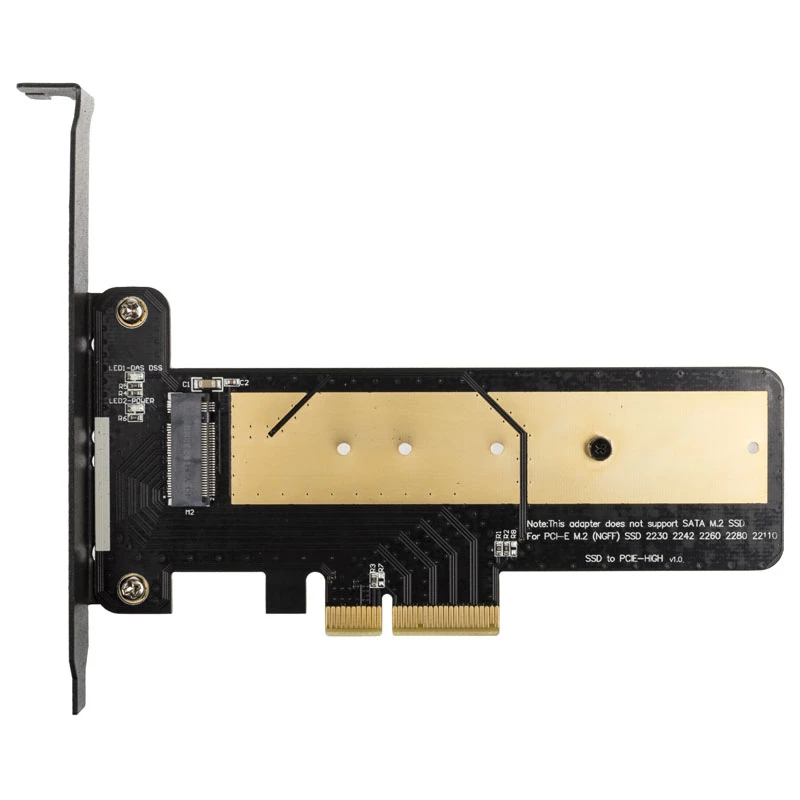

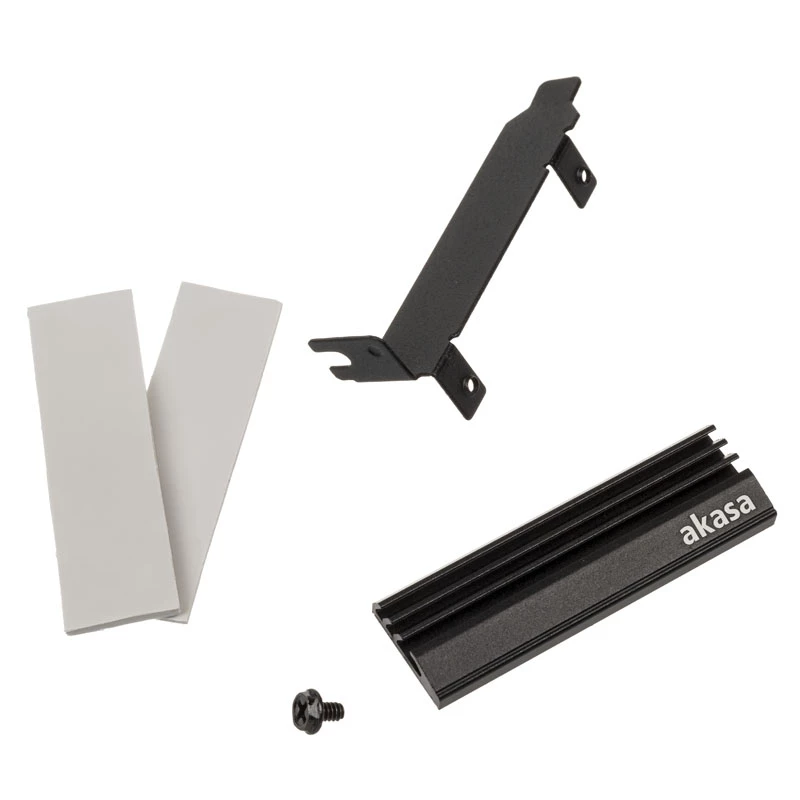

Akasa AK-PCCM2P-02 on sisemine M.2–PCIe adapterkaart, mis muundab M.2 PCIe 3.0 x4 NVMe SSD standardseks PCIe x4 hostiliideseks. Komplekti kuulub spetsiaalne radiaatorikomplekt ja kaks termopadja (paksus 2,3 mm ja 1,5 mm). Adapter ühildub PCIe Gen3 x4, x8 ja x16 pesadega ning on tagasiühilduv PCIe Gen2-ga. Kaardil on kompaktne profiil ning musta ja kuldse viimistlusega, mis sobib arvuti sisepaigalduseks.

Eelised

Adapteri avatud vasega PCB koos lisaradiaatoriga vähendab SSD temperatuuri ja aitab säilitada püsivat jõudlust. Passiivjahutus väldib liikuvaid osi ning kaasasolevad termopadjad lihtsustavad paigaldust ja parandavad soojusülekannet SSD ja radiaatori vahel. PCIe Gen3 x4 tugi võimaldab kuni 32 Gbit/s seadme läbilaskevõimet, kui seda kasutatakse ühilduva hostipesaga.

Sobib

• Lauaarvutite täiendamiseks M.2 PCIe NVMe SSD-ga, kasutades vaba PCIe pesa
• M.2 SSD paigaldamiseks süsteemidesse, millel puudub emaplaadil M.2 pesa
• Rakendusteks, mis nõuavad püsivat NVMe jõudlust passiivjahutusega

Peamised tehnilised andmed

• Mudel: Akasa AK-PCCM2P-02
• Liides: Host PCIe, väljund M.2 (PCIe 3.0 x4 NVMe)
• Maksimaalne edastuskiirus: kuni 32 Gbit/s (PCIe Gen3 x4)
• Jahutus: Passiivradiaator avatud vasega PCB-l ja kaks termopadja (2,3 mm ja 1,5 mm)
• Ühilduvus: Sobib PCIe Gen3 x4/x8/x16 pesadesse; tagasiühilduv PCIe Gen2-ga
• Sisemine: Jah
• Värv: Must, Kuldne
• Mõõtmed: 120 mm (L) x 148 mm (S) x 21,7 mm (K)

Kasutusjuhend

Lülitage arvuti välja ja eemaldage toitejuhe vooluvõrgust. Sisestage M.2 NVMe SSD adapteri M.2 pessa ja kinnitage see vastavalt SSD pikkuse kinnituspunktile. Asetage sobiv termopadi SSD ja radiaatori vahele – valige paksus, mis tagab tiheda kontakti –, seejärel kinnitage radiaatorikomplekt. Paigaldage adapter emaplaadi vabasse PCIe Gen3 x4, x8 või x16 pessa ja kinnitage kaart korpusesse. Ühendage toide uuesti ja käivitage süsteem; operatsioonisüsteem peaks SSD tuvastama, kui draiverid ja BIOS-i sätted toetavad NVMe seadmeid.

Soovitused

Parima jõudluse saavutamiseks paigaldage PCIe Gen3 x4 toega pesasse. Veenduge, et valitud termopadi tagaks täieliku kontakti SSD ja radiaatori vahel, ning kontrollige BIOS-i/UEFI NVMe sätteid, kui draivi kohe ei tuvastata.
