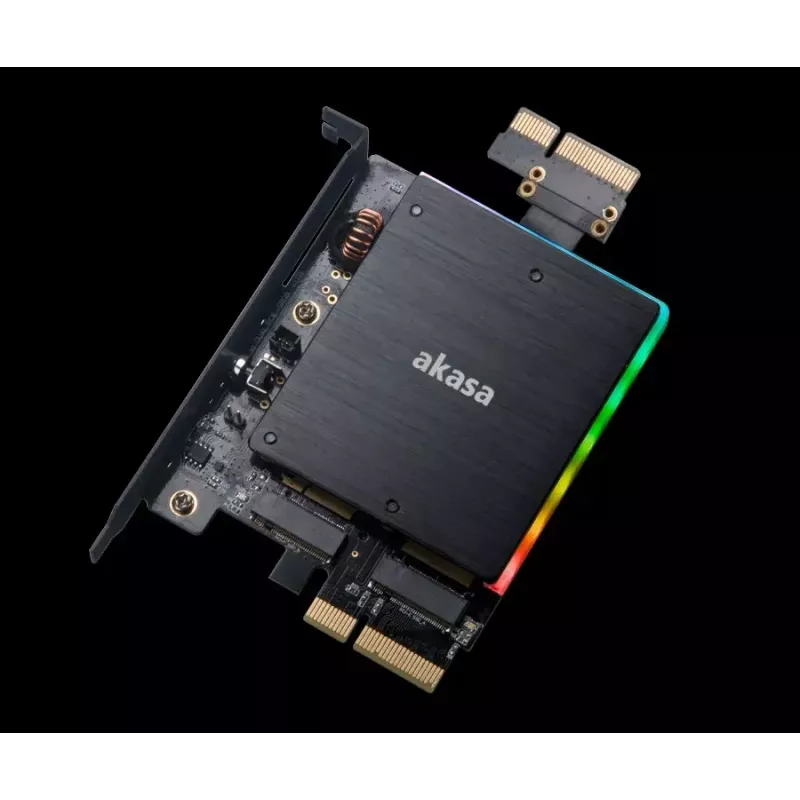

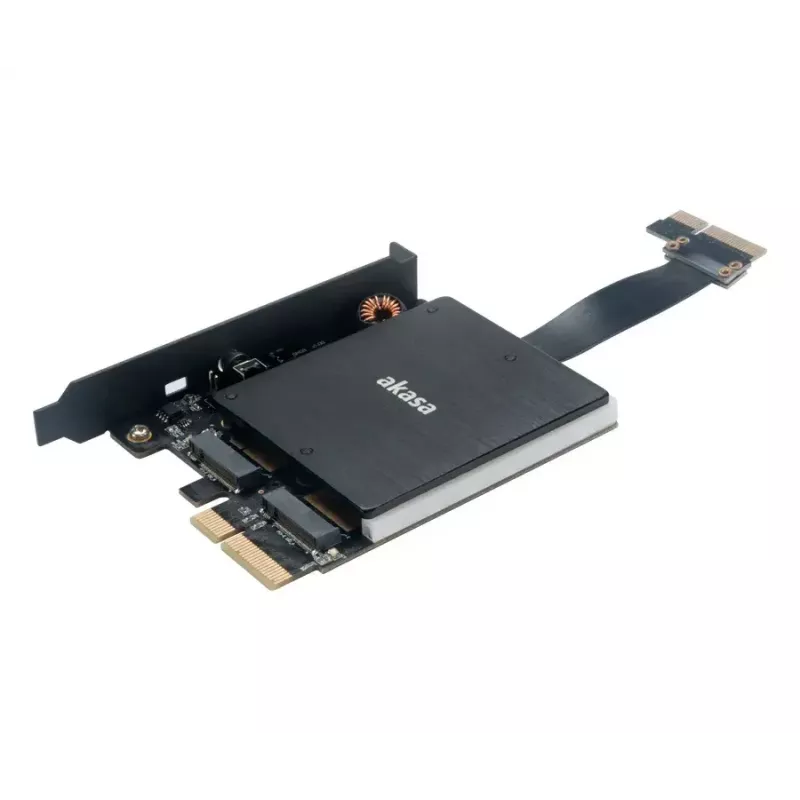

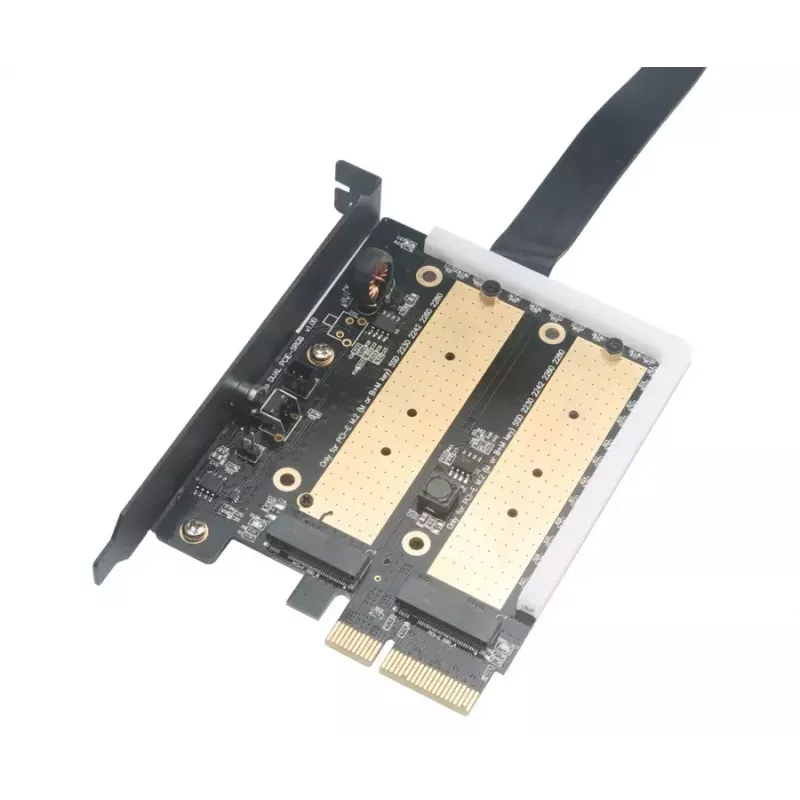

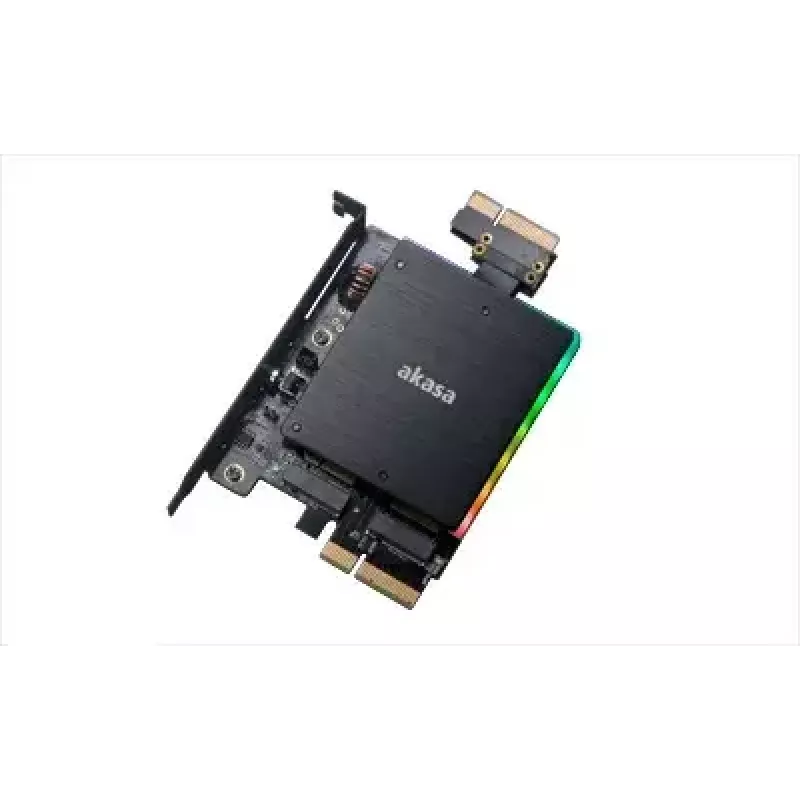

Liidesekaart Akasa AK-PCCM2P-04

Akasa AK-PCCM2P-04 on sisemine M.2 liidesekaart, mis ühendub emaplaadiga PCIe pesa kaudu. See toetab M.2 PCIe 3.0 x4 NVMe draive ja sobib PCIe Gen3 x4, x8 või x16 pesadesse. Adapteril on passiivjahutus lahtise vasega PCB-l ja lisajahutusradiaator, mis aitab vähendada SSD temperatuuri ja säilitada jõudlust. See on musta viimistlusega ega vaja välist toidet, võimaldades M.2 salvestusruumi hõlpsat integreerimist lauaarvutisüsteemidesse.

Eelised

PCB-l olev lahtine vask koos kinnitatud jahutusradiaatoriga tagab passiivse soojuse hajumise, alandades SSD töötemperatuuri. Kaart toetab adresseeritavaid 5 V RGB LED-e M.2 draividele, mis sisaldavad vastavat päist, võimaldades valgustust kuni 16,7 miljoni värviga. Selle mehaaniline disain lihtsustab paigaldamist standardsetesse PCIe Gen3 pesadesse ilma täiendavate toitepistikuteta.

Sobib

• Lauaarvuti uuendamiseks M.2 NVMe SSD-ga
• M.2 PCIe 3.0 x4 draivi paigaldamiseks PCIe Gen3 x4/x8/x16 pessa
• Süsteemidesse, kus eelistatakse passiivjahutust aktiivsete ventilaatorite asemel
• Seadistustesse, mis kasutavad 5 V adresseeritavat RGB valgustust M.2 moodulitel

Peamised tehnilised andmed

• Hostiliides: PCIe (sobib Gen3 x4, x8, x16)
• Väljundliides: M.2 (PCIe 3.0 x4 NVMe)
• Jahutus: Passiivne jahutusradiaator lahtise vasega PCB-l
• LED tugi: Toetatud 5 V adresseeritav RGB viik
• Toide: Väline toide pole vajalik (toide PCIe pesa kaudu)
• Värv: Must

Kasutusjuhend

Paigaldage Akasa AK-PCCM2P-04 vabasse PCIe Gen3 x4, x8 või x16 pessa emaplaadil. Kinnitage M.2 PCIe 3.0 x4 NVMe SSD adapterile, järgides kruvi asukohta õige draivi pikkuse jaoks, kinnitage see kaasasoleva vahepuksi/kruviga ning veenduge, et jahutusradiaator puutub kokku SSD pinnaga. Kui M.2 moodul sisaldab 5 V adresseeritavat LED-päist, ühendage see kaardi LED-viiguga, et lubada valgustuse juhtimine süsteemi RGB-kontrolleri või emaplaadi tarkvara kaudu.

Soovitused

Optimaalse soojusliku jõudluse tagamiseks veenduge, et korpuses on piisav õhuvool ja vältige adapteri jahutusradiaatori blokeerimist. Kasutage ühilduvat emaplaadi BIOS-i ja draivereid NVMe toe ning adresseeritava LED-juhtimise jaoks, kui see on asjakohane.
