LevelOne RJ45–SC gigabitine meediamuundur, mitmerežiimiline fiiber, 550 m

LEVELONE GVT-2001 MMF SC meediamuundur muundab võrgusignaale vask-Etherneti ja mitmerežiimilise fiiberoptilise võrgu vahel. Sellel on 10/100/1000Base-T RJ-45 port ja SC fiiberport, mis toetab automaatset läbirääkimist 10Base-T, 100Base-TX ja 1000Base-T jaoks ning pikendab mitmerežiimilist fiiberühendust kuni 550 meetrini. Kompaktne must muundur on varustatud LED-indikaatoritega tegevuse, lingi ja toite jaoks ning töötab sisendpingega vahemikus 5–12 V.

Eelised

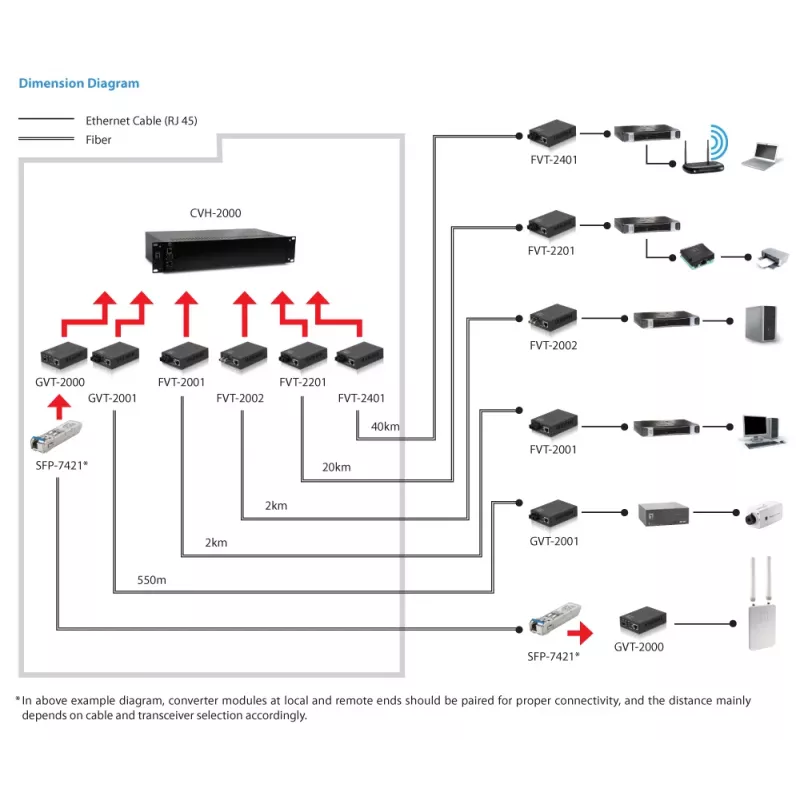

Meediamuundur toetab nii täisdupleks- kui ka pooldupleksrežiimi ning pakub automaatset kiiruse tuvastamist, et tagada sujuv integreerimine olemasolevate Etherneti kommutaatoritega. Sisseehitatud DIP-lülitid võimaldavad kiiret konfigureerimist Smart LFP (Link Fault Pass-through) režiimide jaoks, et jälgida fiiber- ja vaskühenduste signaalikadu ning valida läbivõtmise või nutika läbivõtmise käitumine. Seade töötab laias temperatuurivahemikus ja seda saab kasutada eraldiseisva seadmena või paigaldada liugmoodulina CHV-2000 19-tollisesse muundurikarpi, mis mahutab kuni 14 ühikut.

Sobib (ülesannete / kasutusjuhtude jaoks)

• Etherneti võrkude laiendamine mitmerežiimilise fiibri kaudu kuni 550 meetrini
• Vaskpõhiste kommutaatorite ja seadmete ühendamine SC fiiberinfrastruktuuriga
• Väikesed serveriruumid või jaotuskilbid, kasutades eraldiseisvaid muundureid või 19-tollist karpi
• Keskkonnad, mis nõuavad lingi vea jälgimist vask- ja fiiberühenduste vahel

Peamised tehnilised andmed

• Tootja: LEVELONE, Mudel: GVT-2001
• Etherneti port: 1 × RJ-45 (10/100/1000Base-T)
• Fiiberport: 1 × SC (mitmerežiimiline)
• Maksimaalne andmeedastuskiirus: 1000 Mbit/s
• Maksimaalne edastuskaugus (mitmerežiimiline): 550 m
• Lainepikkus (tüüpiline MMF jaoks): 850 nm
• Indikaatorid: Tegevus, Link, Toide LEDid
• Toite sisend: 5–12 V
• Töötemperatuur: -10 °C kuni 55 °C
• Värv: Must; Kaal: 0,42 kg

Kuidas kasutada

Ühendage RJ-45 vaskkaabel 10/100/1000Base-T porti ja SC mitmerežiimiline fiiber SC porti. Veenduge, et seade saab õiget toiteallikat (5–12 V) ja kontrollige LED-indikaatoreid lingi ja tegevuse jaoks. Seadistage DIP-lülitid vastavalt süsteemi nõuetele soovitud LFP ja läbivõtmise režiimide valimiseks. Racki paigaldamiseks lükake seade CHV-2000 19-tollise muundurikarbi vabasse pilusse ja kinnitage see vastavalt karbi juhistele.

Soovitused

Kasutage kvaliteetset mitmerežiimilist fiibrit (MMF) ja ühendage seadmete transiiverite tüübid ja lainepikkused. Asetage muundur ventileeritavasse kohta kindlaksmääratud töötemperatuuri vahemikus ning kontrollige regulaarselt lingi LEDe ja DIP-lülitite seadeid, kui diagnoosite ühenduvusprobleeme.
