LED draiver MEAN WELL HLP-80H-30

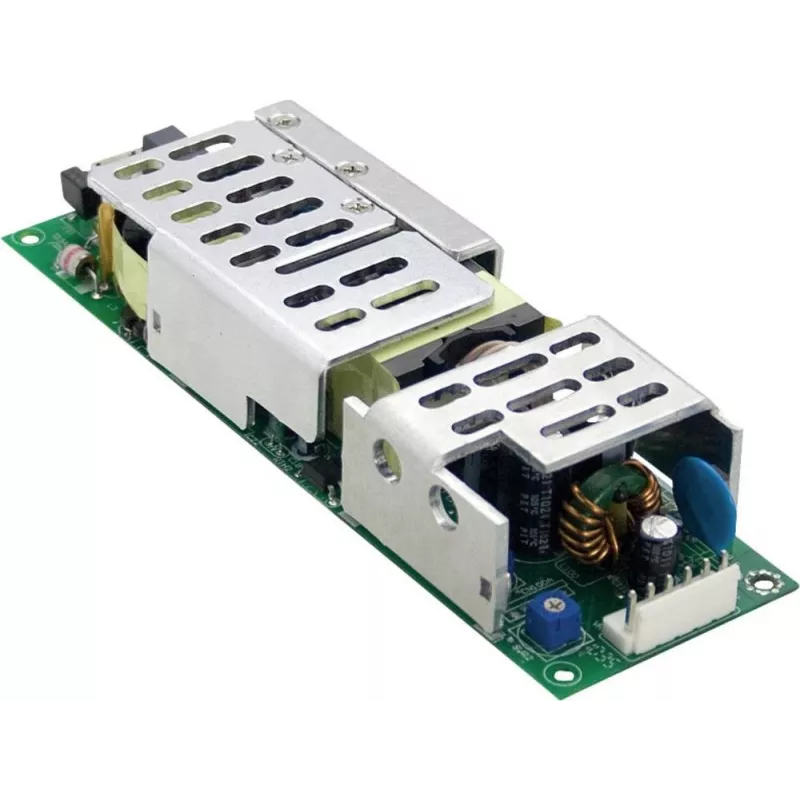

MEAN WELL HLP-80H-30 on vahelduv-alalisvoolu ühe väljundiga LED-draiver, mis annab kuni 80 W võimsust fikseeritud väljundpingega 30 V DC ja maksimaalse väljundvooluga 2,70 A. See toetab laia vahelduvvoolu sisendvahemikku 90–305 VAC ning on ehitatud avatud raamiga vormiteguris, kompaktsete mõõtmetega (laius 53 mm, sügavus 162 mm) ja kaaluga umbes 300 g. Seade töötab segarežiimis (CV+CC), et pakkuda stabiilset pinget ja voolu mitmesugustes LED-valgustuse rakendustes, ning toetab hämardamist 1–10 V, PWM või takistuse juhtimise kaudu.

Eelised

HLP-80H-30 ühendab konstantse pinge ja konstantse voolu töö, et tagada usaldusväärne LED-jõudlus erinevatel koormustel. Selle lai sisendpinge vahemik võimaldab kasutamist piirkondades, kus võrgupinge varieerub. Kompaktne avatud raamiga disain ja väike kaal lihtsustavad paigaldamist ja integreerimist valgustitesse või juhtseadmetesse. Sisseehitatud hämardusvalikud (1–10 V, PWM, takistus) muudavad selle ühilduvaks tavaliste valgustuse juhtsüsteemidega.

Sobib

• Sisetööde LED-valgustid, mis vajavad 30 V DC ja kuni 2,70 A
• LED-moodulid siltides ja aktsentvalgustuses
• Moderniseeritavad valgustid ja juhtimisvalmis paigaldised
• Rakendused, mis vajavad 1–10 V või PWM hämardamist

Peamised spetsifikatsioonid

• Bränd: MEAN WELL
• Mudel / MPN: HLP-80H-30
• Väljund: 30 V DC, 2,70 A (max 80 W)
• Sisendpinge: 90–305 VAC
• Töörežiim: Segarežiim (CV + CC)
• Vormitegur: Avatud raam
• Hämardus: 1–10 V, PWM, takistus
• Mõõtmed (L × S): 53 mm × 162 mm
• Kaal: ≈300 g
• EAN: 4021087021623

Kasutusjuhend

Paigaldage avatud raamiga draiver vastavalt kohalikele elektriohutuseeskirjadele ja MEAN WELLi paigaldussoovitustele. Ühendage vahelduvvoolu toide (90–305 VAC) sisendklemmidega ja LED-koormus 30 V DC väljundiga, jälgides õiget polaarsust ja mitte ületades 2,70 A väljundvoolu. Hämardamiseks kasutage ühilduvat 1–10 V juhtsignaali, PWM-allikat või takistit vastavalt MEAN WELLi hämarduse ühendusjuhendile. Tagage avatud raamiga seadme ümber piisav ventilatsioon, et säilitada nimivõimsus.

Soovitused

Kasutage HLP-80H-30 paigaldistes, kus draiver on kaitstud otsese kontakti ja niiskuse eest, välja arvatud juhul, kui on tagatud täiendav kest või kaitse. Kontrollige LED-moodulite ühilduvust 30 V väljundi ja segarežiimi CV+CC käitumisega. Järgige tootja andmelehte soojusjuhtimise, ühendusskeemide ja ohutusjuhiste osas.
