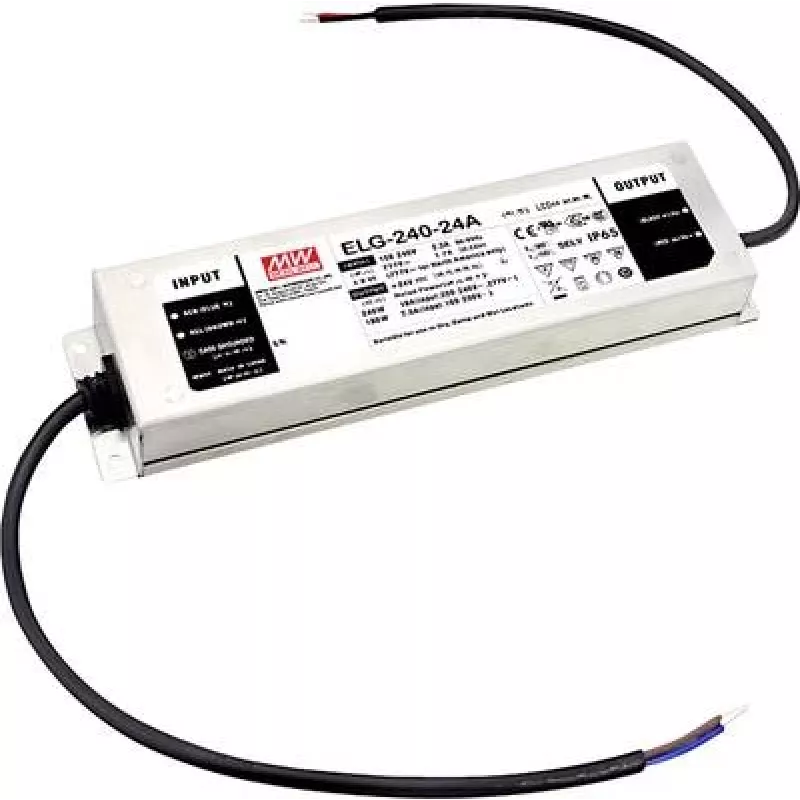

LED draiver MEAN WELL ELG-240-24-3Y Väljundvõimsus 240 W IP20

MEAN WELL ELG-240-24-3Y on AC-DC LED-draiver, mis annab ühe 24 VDC väljundi kombineeritud püsipinge ja püsivoolu (CV+CC) funktsionaalsusega. See pakub kuni 240 W väljundvõimsust ja fikseeritud püsivoolu piirangut, töötades laias vahelduvvoolu sisendvahemikus, muutes selle sobivaks mitmesuguste LED-valgustuse paigaldiste jaoks. Seade on varustatud kolmejuhtmelise vahelduvvoolu sisendiga, IP20-kaitseastmega korpusega ja kaabelväljundiga lihtsaks ühendamiseks.

Eelised

See LED-draiver pakub laia sisendpinge ühilduvust (100–305 VAC) koos võimsusteguri korrektsiooniga (PFC) parema võrgukäitumise jaoks, stabiilset 24 VDC väljundit kuni 10 A ja integreeritud CV+CC juhtimist, et toetada erinevaid LED-koormusi. Selle kompaktsed mõõtmed võimaldavad hõlpsat integreerimist valgustitesse ja korpustesse ning kaabelväljund lihtsustab paigaldamist. Disain rõhutab usaldusväärset pidevat väljundit kuni nimivõimsuseni 240 W.

Sobib

• Sisetingimustes kasutatavad LED-valgustid
• Lineaarsed LED-ribad ja moodulid, mis vajavad 24 VDC
• Äri- ja arhitektuurivalgustuse paigaldised
• Uuendusprojektid, kus on vaja kompaktset 240 W draiverit

Peamised tehnilised andmed

• Väljundpinge: 24 VDC
• Maksimaalne väljundvool: 10 A
• Väljundvõimsus: 240 W
• Väljundrežiim: Kombineeritud püsipinge ja püsivool (CV+CC) fikseeritud püsivoolu piiranguga
• Vahelduvvoolu sisendpinge vahemik: 100–305 VAC
• Sisendkonfiguratsioon: kolmejuhtmeline vahelduvvoolu sisend
• Kaitseaste: IP20
• Väljundühendus: kaabelväljund
• Mõõtmed (L×S×K): 71 × 244 × 37,5 mm

Kasutamine

Paigaldage draiver kohta, mis vastab IP20 kaitseastmele ja tagab piisava ventilatsiooni. Ühendage kolmejuhtmeline vahelduvvoolu sisend vastavalt kohalikele elektripaigaldusnõuetele ja draiveri ühendusskeemile, seejärel ühendage 24 VDC kaabelväljund LED-koormusega, jälgides õiget polaarsust. Veenduge, et ühendatud LED-ide koguvõimsus ei ületa 240 W ja et koormusvool ei ületa fikseeritud 10 A piiri.

Soovitused

Usaldusväärseks pikaajaliseks tööks vältige paigaldamist niisketesse või välistingimustesse IP20 kaitseastme tõttu, säilitage piisav vahe soojuse hajumiseks ja kontrollige LED-moodulite ühilduvust 24 VDC toite ja draiveri CV+CC käitumisega.
