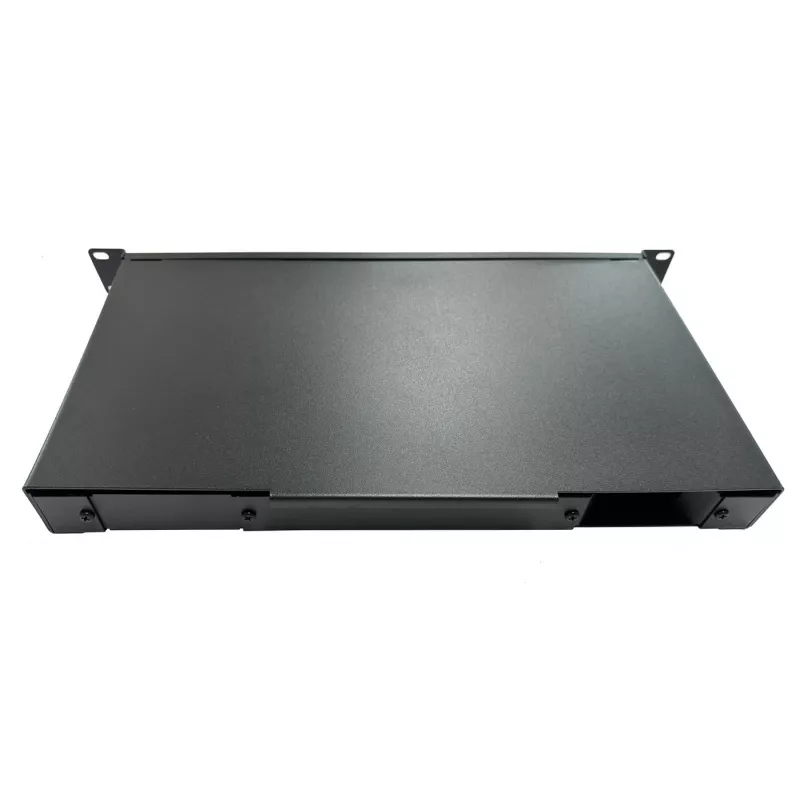

Lanview LVO231544 patch-paneel 1U

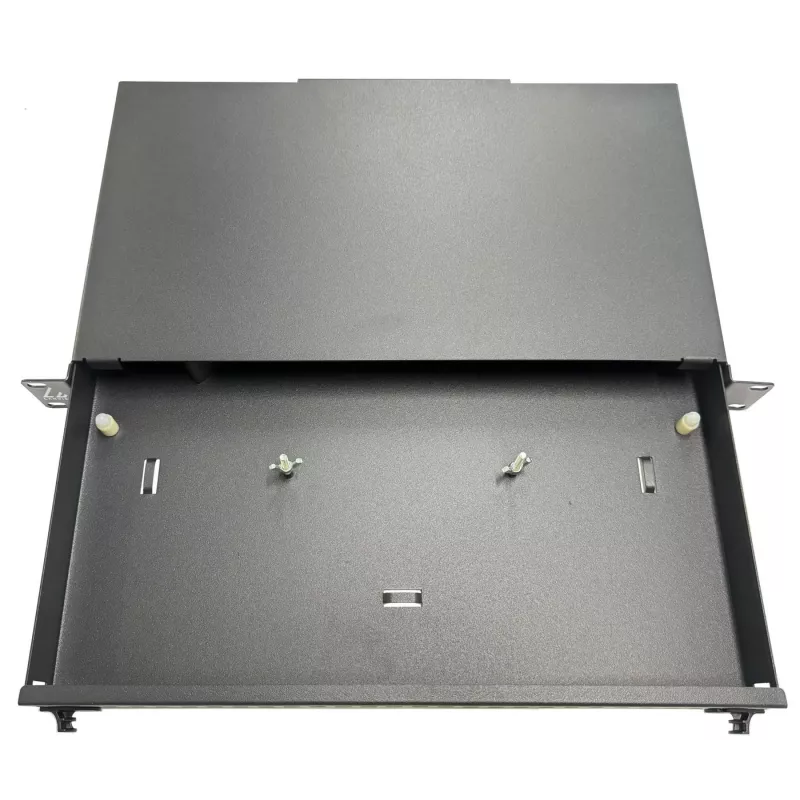

Lanview LVO231544 on 19-tolline 1U terasest fiiber-patch-paneel kuni 24-le SC Simplex- või LC Duplex-adapterile. Seade on raamile paigaldatav ja musta viimistlusega, tagaküljel on neli Ø20 mm sisselaskeava, mis sobivad PG-kruviühenduste jaoks, ning kaks ristkülikukujulist sisselaskeava (80 x 34 mm), mis on varustatud tühjade plaatidega. Paneel sisaldab kummiga kaetud tõmbekoormuse leevendust, mis sobib õhkkiudkaablile, ja kinnitusi splaisskassettide jaoks, et hõlbustada organiseeritud kiuhaldust.

Eelised

Patch-paneel pakub kompaktset 1U jalajälge kuni 24 kiudühenduse haldamiseks ning sisaldab integreeritud kaabli tõmbekoormuse leevendust ja kaablihaldusväljalõikeid kiudude kinnitamiseks kaablisidemete või takjakinnitustega. Vastupidavast terasest ja musta viimistlusega toetab see splaisskassettide ja standardsete SC/LC-adapterite korrapärast paigaldust, muutes selle sobivaks struktureeritud kiudpaigaldiste jaoks.

Sobib

• 19-tollistesse raamipaigaldistesse, mis nõuavad kuni 24 SC Simplex- või LC Duplex-ühendust
• Andmekeskustesse ja telekommunikatsioonikappidesse organiseeritud kiudtermineerimiseks
• Splaisskassetipõhiseks kiudjätkamiseks ja haldamiseks
• Sisetingimustes õhkkiud- või torudesse paigaldatud kiudsüsteemidesse

Peamised tehnilised andmed

• Vormitegur: 19-tolline 1U raamile paigaldatav paneel
• Adapteri mahutavus: kuni 24 SC Simplex või LC Duplex
• Materjal: teras
• Värvus: must
• Tagumised sisselaskeavad: 4 × Ø20 mm (PG-kruviga ühilduv) + 2 × 80 × 34 mm ristkülikukujulist sisselaskeava tühjade plaatidega
• Tõmbekoormuse leevendus: kummiga kaetud, sobib õhkkiudkaablile
• Kinnitused: splaisskassettide ja kaablihaldusväljalõigete jaoks kaablisidemete/takjakinnituste jaoks
• Kaal: 3,29 kg (toode), pakendi kaal 3,7 kg

Kasutamine

Paigaldage Lanview LVO231544 standardsesse 19-tollisesse raami, hõivates 1U raamiruumi. Paigaldage SC- või LC-adapterid esipaneelile kuni määratud mahutavuseni, suunake sissetulev kiud läbi tagaküljel olevate sisselaskeavade ja kinnitage kaablid kummiga kaetud tõmbekoormuse leevenduse ning kaablihaldusväljalõigete abil. Splaisskassettide kasutamisel paigaldage need kinnitustesse ja organiseerige jätkud kassetis enne paneeli sulgemist.

Soovitused

Parima jõudluse tagamiseks veenduge, et kiud on paigutatud ilma järskude paindeteta ja kinnitatud kaablisidemete või takjakinnitustega väljalõigete juures, et leevendada pinget. Kasutage Ø20 mm sisselaskeavade jaoks sobivaid PG-ühendusi ja hoidke ristkülikukujuliste sisselaskeavade tühjad plaadid paigal, kui neid ei kasutata, et säilitada tolmukaitse.
