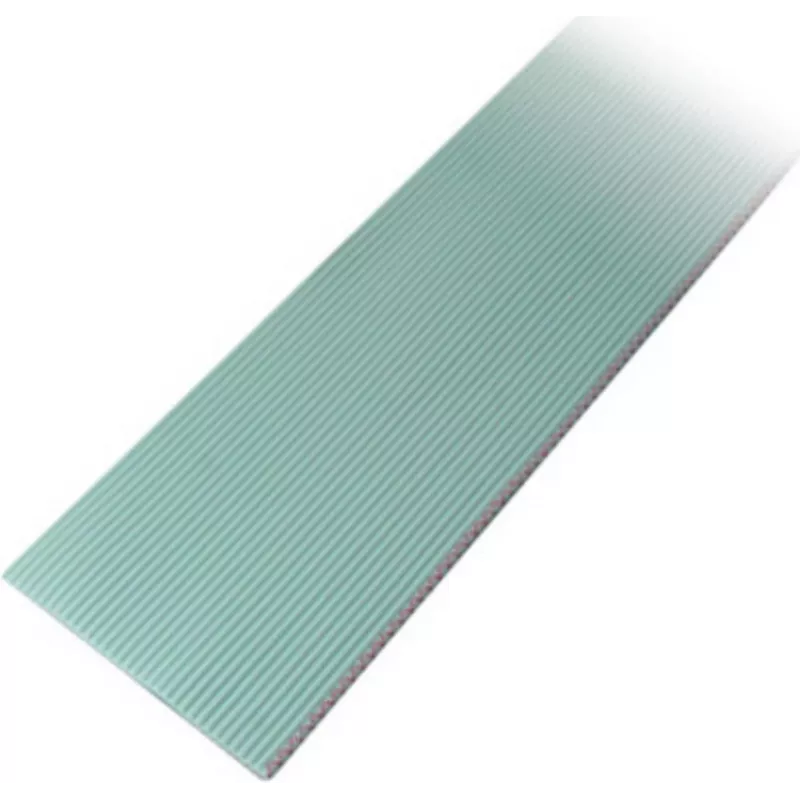

Lame lintkaabel Tecline 71034R — 1,27 mm samm, AWG 28, 34 juhti, 30,5 m

Lame lintkaabel Tecline 71034R on mitmesooneline painduv kaabel 34 paralleelse juhtmega, juhtme samm 1,27 mm ja traadi ristlõige AWG 28. Tarnitakse 30,5 m pikkuses, see lintkaabel on ette nähtud sisemiseks juhtmestikuks, signaali- ja madalpingeühendusteks, kus on vaja kompaktseid, järjestatud paralleeljuhte. Lame konstruktsioon säilitab juhtmete järjestuse ja lihtsustab ühendamist mitmekontaktiliste päiste ja IDC-pistikute külge, mida tavaliselt kasutatakse trükkplaatidel ja elektroonikakorpustes.

Eelised

Lindi formaat tagab ühtlase vahekauguse ja prognoositava marsruudi, vähendades samas mahtu võrreldes samaväärsete ümarkaablitega. AWG 28 juhid pakuvad tasakaalu painduvuse ja voolukandevõime vahel, sobides signaali- ja madalpingeahelatesse. Fikseeritud 1,27 mm samm ühtib standardse 50 mil plaadi- ja pistikuvahega, võimaldades lihtsat lõpetamist IDC- või press-tüüpi pistikutega ilma juhtmeid üksikult käsitsemata.

Sobib

• Elektroonikaseadmete ja juhtpaneelide sisemine juhtmestik
• Ühendused trükkplaatide vahel, kasutades IDC lintpistikuid või päiseid
• Prototüüpimine ja katsestendid, kus on vaja paralleelset signaali marsruutimist
• Madalpinge- ja loogikataseme signaalijaotus

Peamised tehnilised andmed

• Juhtmete arv: 34 paralleelset südamikku
• Juhtme samm: 1,27 mm (50 mil)
• Traadi ristlõige: AWG 28
• Kogupikkus: 30,5 m
• Kaabli tüüp: lame lint, paralleeljuhtmed
• Tüüpiline kasutus: sisemine signaali- ja madalpinge juhtmestik

Kasutamine

Mõõtke ja lõigake 30,5 m rullilt vajalik pikkus, jälgides, et lõige oleks ühtlane ja juhtmetega risti. Lõpetamiseks joondage lint IDC- või presspistikuga nii, et 1,27 mm samm sobiks pistiku vahekaugusega, seejärel suruge pistik peale, et läbistada isolatsioon ja luua kontakt iga juhtmega. Päiste külge jootmisel eraldage või astmeliselt paigutage juhtmeid vastavalt vajadusele korralike jooteliidete ja pingutusleevenduse tagamiseks. Kinnitage kaabel korpuse sees kaablisidemete või kleepuvate alustega, et vältida liikumist ja hõõrdumist.

Soovitused

Kasutage kaablit signaali- ja madalpingeprogrammide jaoks, mis jäävad juhtme voolu- ja temperatuuripiiridesse; vältige kokkupuudet vedelike, kõrge temperatuuri ja mehaanilise hõõrdumisega. Pikkadel marsruutidel või elektromüra keskkonnas kaaluge marsruutimist maandusjuhtmete kõrval või varjestuse lisamist pistikuotstesse. IDC-pistikute kasutamisel kontrollige enne monteerimist pistiku ühilduvust 1,27 mm sammu ja AWG 28 juhtmetega.
