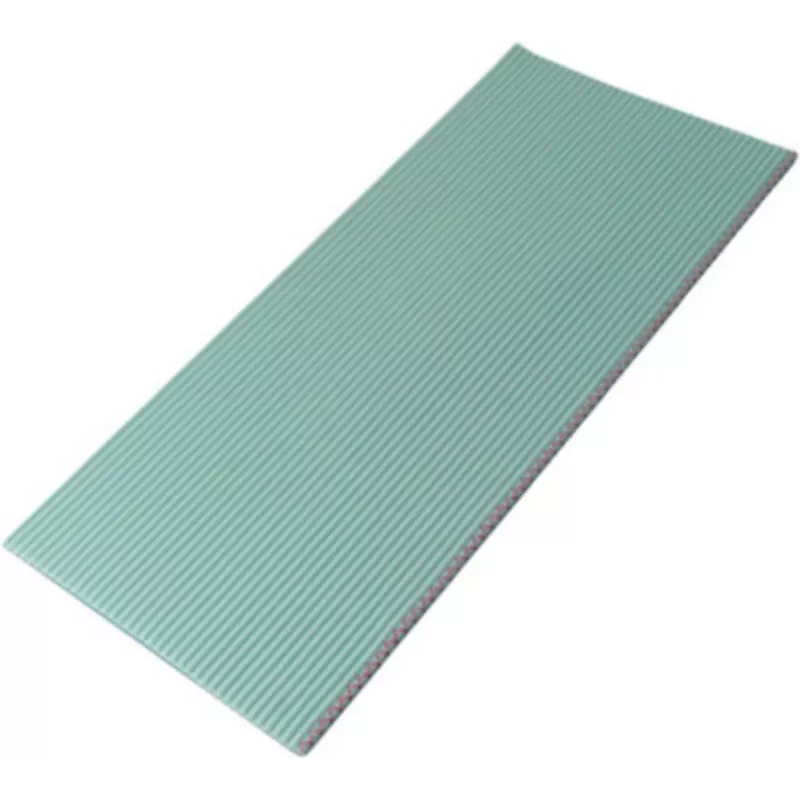

Kaabel Tecline 71040R 1,27 mm AWG 28, 40 juhet, 30,5 m lintkaabel

Tecline 71040R on 1,27 mm sammuga lintkaabel AWG 28 juhtmetega, mis sisaldab 40 paralleelset traati ja on tarnitav pideva 30,5 m pikkusena. Lame, paindlik lindivorming on mõeldud mitmejuhtmeliseks sisejuhtmestikuks, signaali- ja madalpingeühendusteks ning rakmete komplekteerimiseks, kus on vaja ruumisäästlikku marsruutimist ja paralleelset juhtmejoondust. Kaabel sobib kasutamiseks PCB-pistikutega ja IDC-tüüpi või ühilduvate massotsastuspistikutega, mis toetavad 1,27 mm sammu, ning see lihtsustab komplekteerimist, kui mitu signaali tuleb koos juhtida.

Eelised

Lintdisain tagab ühtlase juhtmete vahe ja lihtsa paralleelse marsruutimise, vähendades vajadust üksikjuhtmete käsitsemiseks. AWG 28 juhtmed pakuvad tasakaalu paindlikkuse ja voolukandevõime vahel signaali- ja madalpinge rakendustes. Pikk 30,5 m rull võimaldab katkematuid jookse või mitut mõõtu lõigatud segmenti rakmete valmistamiseks. 1,27 mm samm on ühilduv paljude kompaktsete PCB-pistikute ja IDC-pistikusüsteemidega, võimaldades usaldusväärseid massotsastusi ja korratavat pistikute joondust.

Sobib

• Elektroonikaseadmete ja juhtpaneelide sisemine juhtmestik
• PCB-pistikute ja IDC- või ühilduvate pistikute ühendamine
• Signaali- ja madalpingejaotus seadmeriiulites või korpustes
• Kohandatud kaablirakmete komplekteerimine ja massotsastusprotsessid

Peamised spetsifikatsioonid

• Juhtme samm: 1,27 mm
• Juhtme suurus: AWG 28
• Juhtide arv: 40
• Kogu tarnitav pikkus: 30,5 m
• Kaabli formaat: lame lint, paralleelsed juhtmed
• Kasutusotstarve: signaali- ja madalpinge siseühendused

Kasutamine

Mõõtke ja lõigake lintkaabel teie rakenduse jaoks vajalikule pikkusele, võimaldades hooldusaasasid ja tõmbekoormuse leevendamist vastavalt vajadusele. Otsastamisel joondage juhtmed 1,27 mm sammu jaoks kavandatud IDC- või ühilduva pistikuga ja järgige pistiku tootja sisestamis- ja pressimisprotseduuri, et tagada usaldusväärne kontakt. PCB-pistiku ühenduste puhul kontrollige enne massotsastamist klemmide numeratsiooni ja orientatsiooni, et vältida juhtmestiku vigu. Kasutage kaablisidemeid, marsruutimiskanaleid või kleepkinnitusi, et kinnitada lint ja vältida liikumist või hõõrdumist koosseisu sees.

Soovitused

Vältige AWG 28 juhtmete soovitatud voolu- ja pinge nimiväärtuste ületamist madalpingesüsteemides ja teravaid painutusi, mis võiksid juhtmeid koormata; hoidke painderaadiused kooskõlas painduva lintkaabli käsitsemisega. Hoidke rulli kuivas keskkonnas ja käsitsege linti nii, et vältida kontaktpindade saastumist enne otsastamist.
