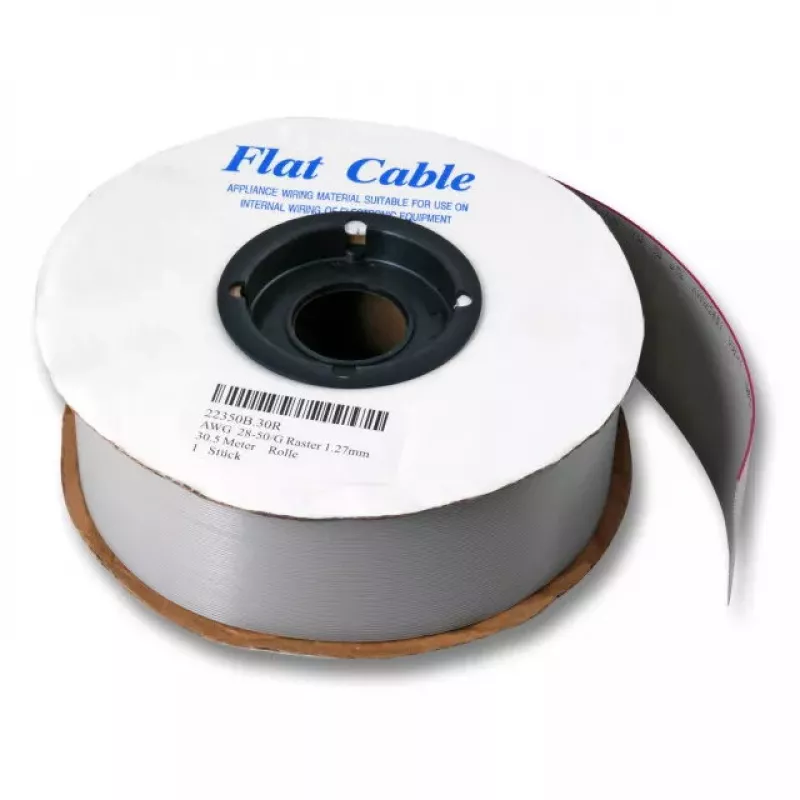

Ribbon kaabel EFB Elektronik 22314B.30R

Lintkaabel EFB Elektronik 22314B.30R on 30,5 m pikkune mitmesooneline kaabel tinatatud üksikjuhtmete ja halli PVC-kattega. Kaabel kasutab AWG28/7 juhte ja sisaldab ühte südamikku, mis on tähistatud punase markeriga, et hõlbustada õiget orientatsiooni ühenduste ajal.

Eelised

Hall PVC-kate pakub paindlikkust ja mehaanilist kaitset, olles samas sobiv paigaldamiseks kitsastesse ruumidesse. Tinatatud üksikjuhid parandavad joodetavust ja korrosioonikindlust. Punasega tähistatud südamik lihtsustab õiget kontakti joondamist päiste või pistikutega ühendamisel.

Sobib

• Elektroonikaseadmete ja juhtpaneelide sisejuhtmestik
• Trükkplaatide ja moodulite vahelised ühendused
• Prototüüpimine ja kaablikoostud, kus on vaja mitut paralleeljuhti

Peamised tehnilised andmed

• Bränd: EFB Elektronik
• Mudel/MPN: 22314B.30R
• EAN: 4049759039752
• Pikkus: 30.5 m
• Juhtme tüüp: AWG28/7, tinatatud üksikjuhtmed
• Kattematerjal: PVC (hall) ühe punasega tähistatud südamikuga

Kasutamine

Lõigake lintkaabel vajalikule pikkusele ja eemaldage üksikjuhtmetelt isolatsioon ettevaatlikult, vältides vaskkiudude vigastamist. Kasutage AWG28 juhtmetega ühilduvaid press-, joote- või IDC-pistikuid. Jälgige õiget orientatsiooni, sobitades punase südamiku vastava kontakti 1 või määratud viitega ühendataval pistikul.

Soovitused

Usaldusväärse pikaajalise toimivuse tagamiseks vältige liigseid painderaadiusi ja mehaanilist pinget ühenduskohtades; kinnitage kaabel kaablisidemete või juhtklambritega ning hoidke see eemal kõrge temperatuuriga allikatest. Jootmisel kasutage PVC isolatsiooni kaitsmiseks sobivat kuumuse kontrolli.
