Lame ekraani kinnituskäepide B-Tech BT8390 VESA 800 200 kg kandevõimega

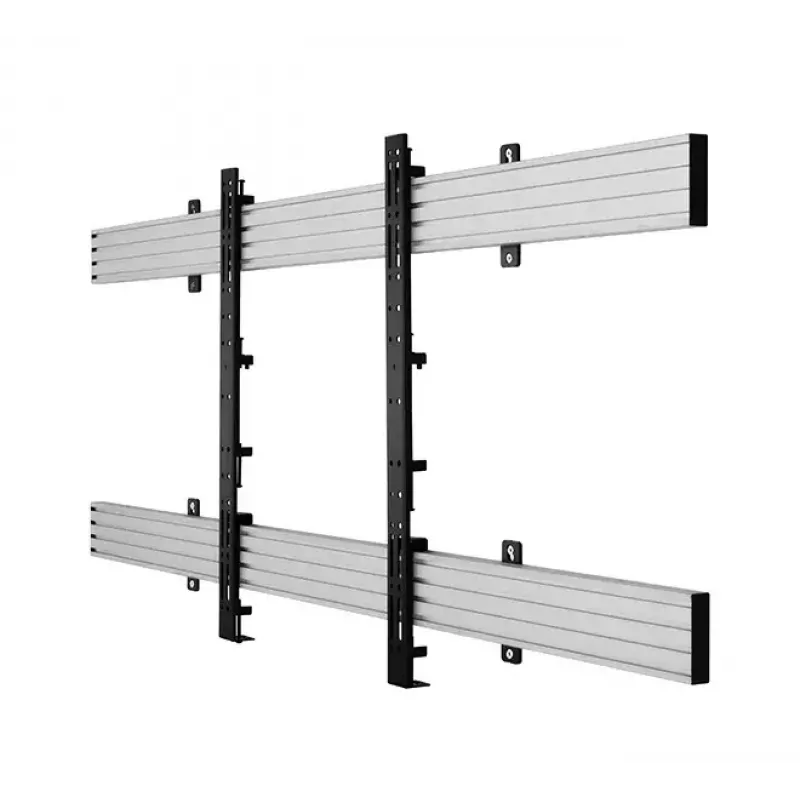

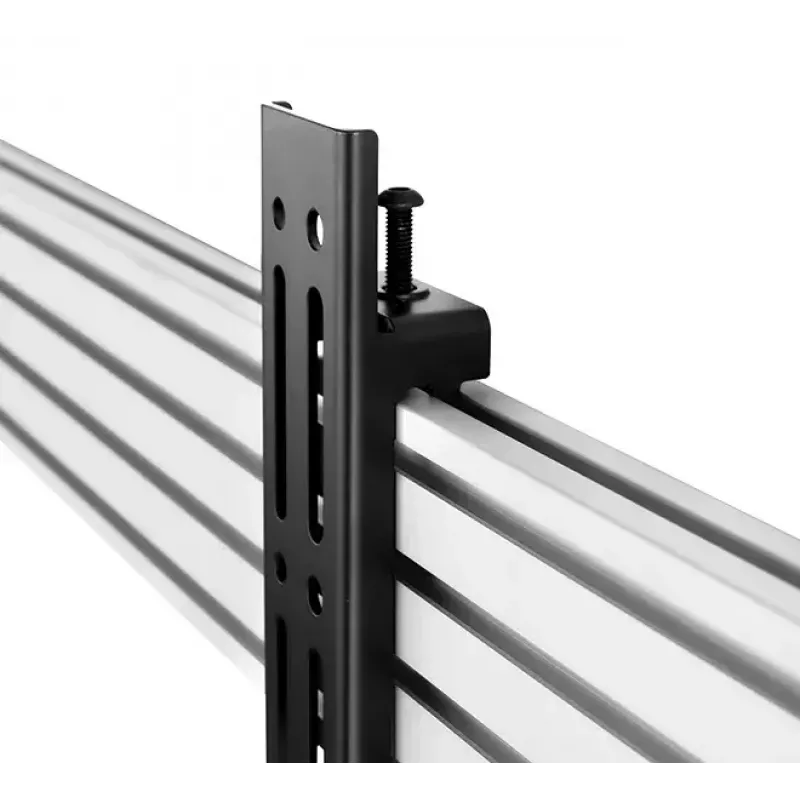

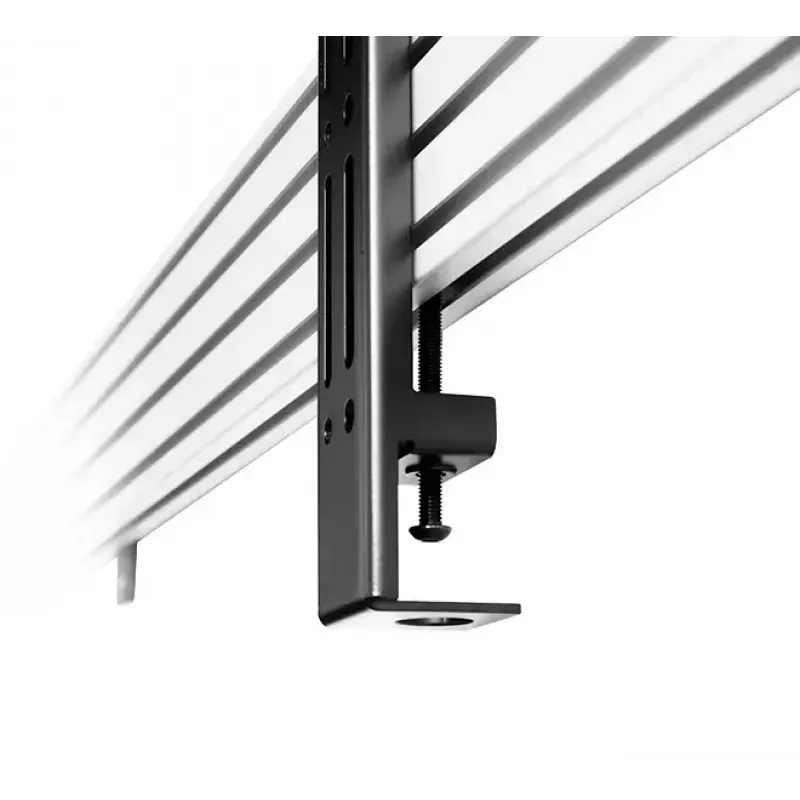

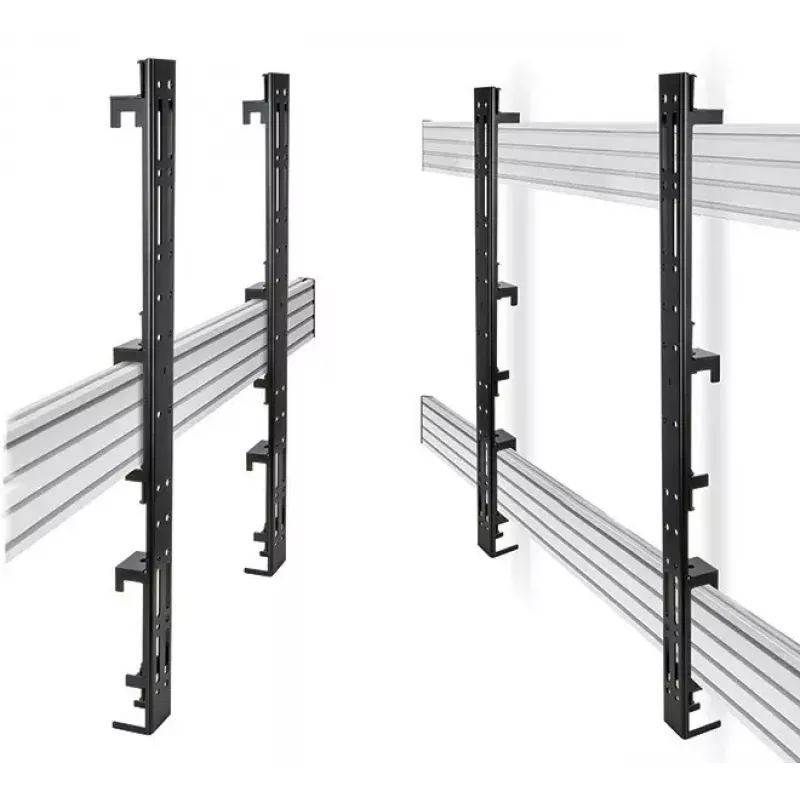

Need liidese käepidemed kinnitavad lameekraane ühe või kahe System X horisontaalse paigaldussiini külge fikseeritud asendis. Universaalne disain toetab erinevaid ekraanisuurusi ja võimaldab paigaldamist horisontaal- või portreeorientatsioonis. Igal käepidemel olevad tasanduskruvid võimaldavad pärast paigaldamist kõrgust reguleerida ning 64 mm paigaldussügavus seinast tagab juurdepääsu kaablitele ja pistikutele.

Eelised

B-Tech BT8390 VESA 800 liidese käepidemed on mõeldud rasketeks rakendusteks kuni 200 kg kandevõimega ning neil on cTUVus ja TUV sertifikaadid usaldusväärse toimimise tagamiseks. Must viimistlus ja kompaktne ristlõige (58 mm lai, 64 mm sügav) annavad madala profiiliga professionaalse välimuse, säilitades samal ajal suurte ekraanide jaoks vajaliku mehaanilise tugevuse. Reguleeritavad tasanduskruvid lihtsustavad lõplikku joondamist pärast kinnitamist.

Sobib

• Suurte lameekraanide paigaldamiseks System X horisontaalsetele siinidele
• Fikseeritud paigaldustele, mis nõuavad portree- või horisontaalorientatsiooni
• Kommerts-AV, digitaalsed sildid ja juhtimisruumide kuvarid

Peamised spetsifikatsioonid

• Maksimaalne kandevõime: 200 kg
• Ühildub VESA 800 kinnitusmustriga
• Sügavus seinast paigaldatuna: 64 mm
• Üldkõrgus: 886 mm
• Laius: 58 mm
• Viimistlus: must
• Sertifikaadid: cTUVus, TUV

Kasutusjuhend

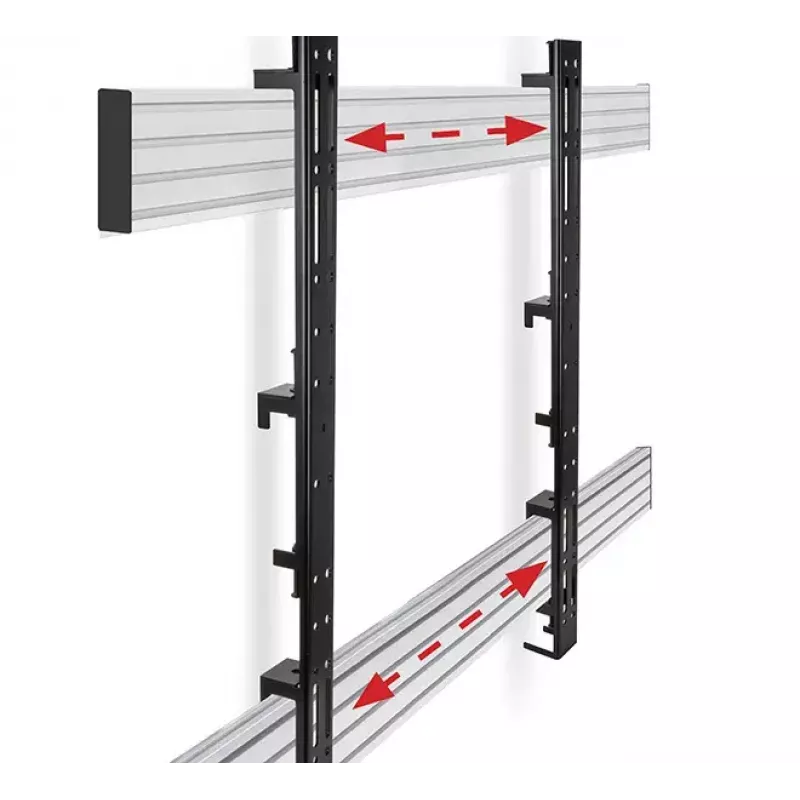

Kinnitage liidese käepidemed ühe või kahe System X horisontaalse paigaldussiini külge vastavalt siini tootja juhistele, seejärel kinnitage ekraan käepidemetele VESA 800 mustrit kasutades. Kasutage iga käepideme tasanduskruvisid ekraani kõrguse reguleerimiseks ja loodis oleku tagamiseks. Veenduge, et ekraani kogukaal ei ületaks 200 kg ning et kõik kinnitid on soovitatud pöördemomendi väärtustele vastavalt kinni pingutatud.

Soovitused

Ohutuks ja vastupidavaks paigalduseks kasutage ühilduvaid System X siine, kontrollige enne kinnitamist ekraani kaalu ja VESA mustrit ning juhtige kaablid läbi 64 mm paigaldussügavusest tuleneva pilu, et vältida pistikute pinget.
