Seinaplaat B-Tech SYSTEM X BT8380-JPK/B

B-Tech SYSTEM X BT8380-JPK ühendusplaat ühendab BT8390 kinnitusrööpad BT8380 tugisammastega, võimaldades SYSTEM X vabaltseisvate, mobiilsete või poltidega kinnitatavate videoseinakonstruktsioonide kokkupanekut. Valmistatud vastupidavast terasest musta viimistlusega, on plaadi mõõtmed 140,8 mm (laius) x 57 mm (sügavus) x 158 mm (kõrgus) ja see tarnitakse üheosalise komplektina. Komplekti kuuluvad libisevad mutrid ja süvistatud peaga kruvid, mis võimaldavad kiiret paigaldust ja kinnitusrööpa paigutamist soovitud kõrgusele piki sammast.

Eelised

Ühendusplaat tagab tugeva terasühenduse kinnitusrööpade ja tugisammaste vahel, võimaldades reguleeritavat positsioneerimist piki sammast tänu kaasasolevatele libisevatele mutritele ja süvistatud peaga kruvidele. Selle kompaktsed mõõtmed ja must viimistlus muudavad selle sobivaks diskreetseteks paigaldusteks, samas kui üheosaline tarne lihtsustab laohaldust ja paigalduse planeerimist.

Sobib kasutamiseks

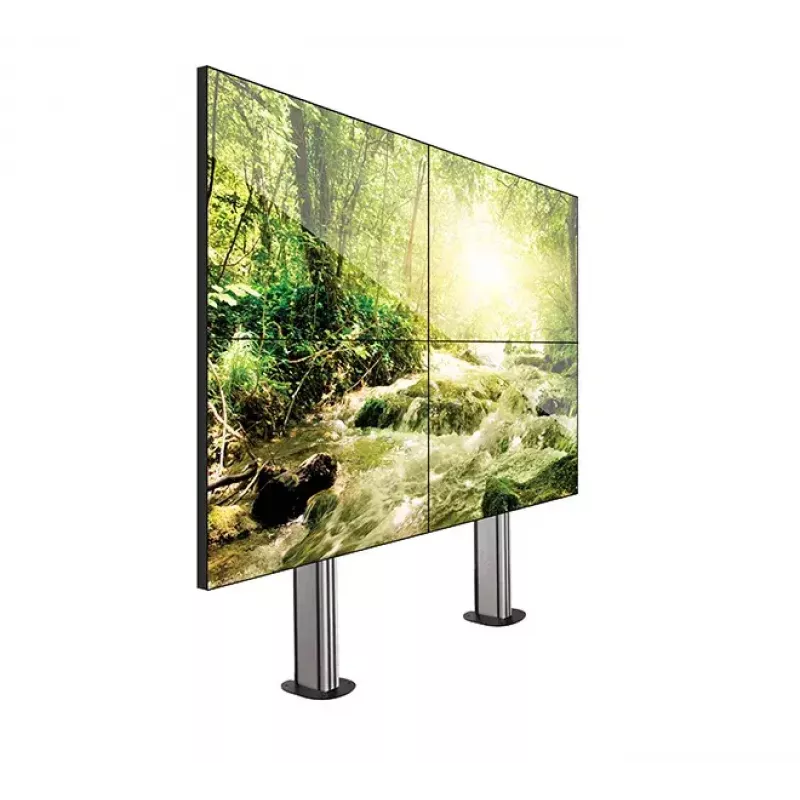

• SYSTEM X vabaltseisvate videoseinte kokkupanek
• Mobiilsete videoseinaüksuste paigaldamine
• Poltidega kinnitatavate videoseinalahenduste paigaldamine
• BT8390 rööpade ühendamine BT8380 tugisammastega

Peamised tehnilised andmed

• Materjal: teras
• Viimistlus: must
• Laius: 140,8 mm
• Sügavus: 57 mm
• Kõrgus: 158 mm
• Pakendi kogus: 1 tk
• Sisaldab libisevaid mutreid ja süvistatud peaga kruvisid reguleeritavaks paigalduseks

Kasutusjuhend

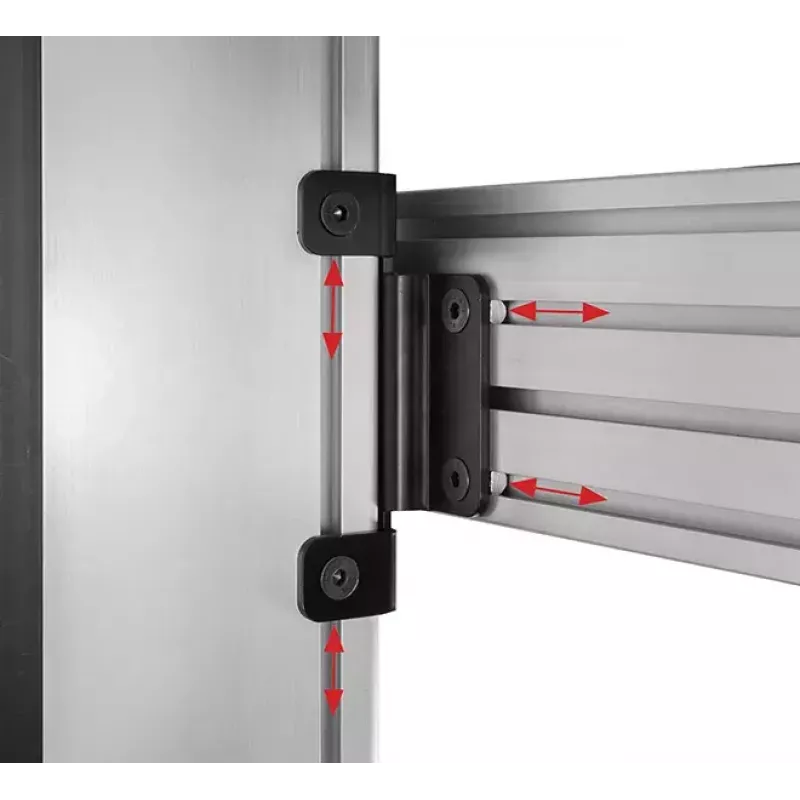

Asetage ühendusplaat vastu BT8380 tugisammast ja joondage BT8390 kinnitusrööbas. Kasutage kaasasolevaid libisevaid mutreid samba soones ja kinnitage plaat süvistatud peaga kruvidega, võimaldades rööpa paigutada soovitud kõrgusele piki sammast. Pingutage kruvid, et tagada tugev ühendus, ja kontrollige joondust enne lõplikku kokkupanekut. Mitme rööpaga paigalduste korral korrake neid samme iga rööpa jaoks.

Soovitused

Mitme rööpa kiiremaks joondamiseks videoseinte paigaldamisel kaaluge BT8390-SP rea kõrguse vahetüki (müüakse eraldi) kasutamist, et paigutada rööpad ühtlaselt ilma iga plaadi asukohta mõõtmata.
