B-Tech SYSTEM X - Topeltkinnitusklamber BT8390 jaoks - 19 mm seinast

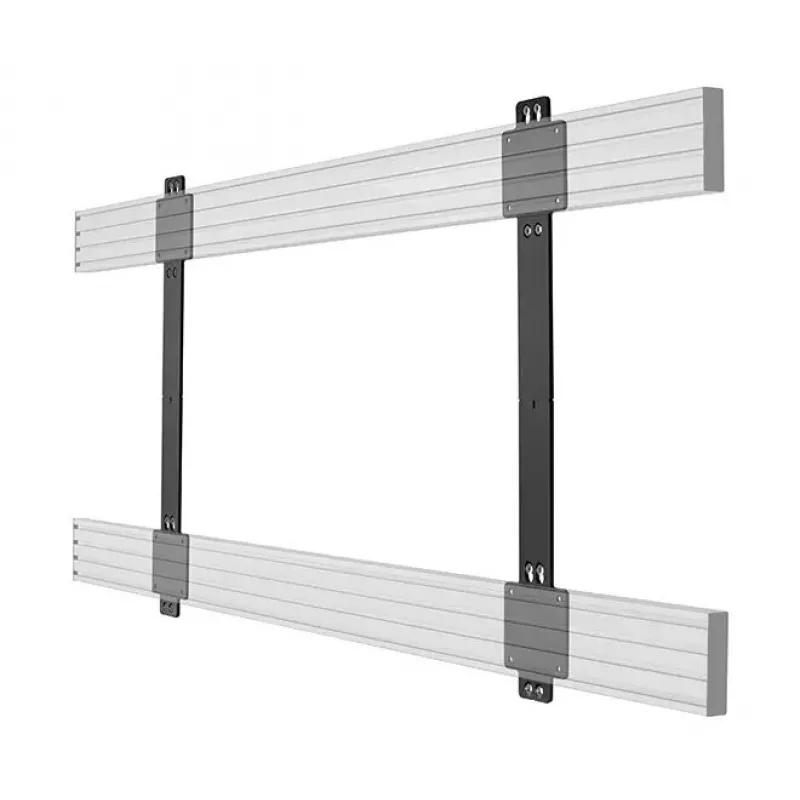

B-Tech SYSTEM X topeltkinnitusklamber BT8390 jaoks positsioneerib ja kinnitab kaks BT8390 kinnitusrööbast fikseeritud 138 mm laiuse ja 19 mm sügavusega seinast, pakkudes ühtlast paigaldusplatvormi suureformaadilistele kuvaritele kuni umbes 18,9". Musta viimistlusega klamber on mõeldud rööpale paigaldamiseks ning sellega on kaasas vajalikud kinnitusdetailid paigaldamise lihtsustamiseks. Toode on TUV sertifitseeritud ja vastab cTUVus nõuetele, tagades vastavuse tunnustatud ohutus- ja jõudlusstandarditele.

Eelised

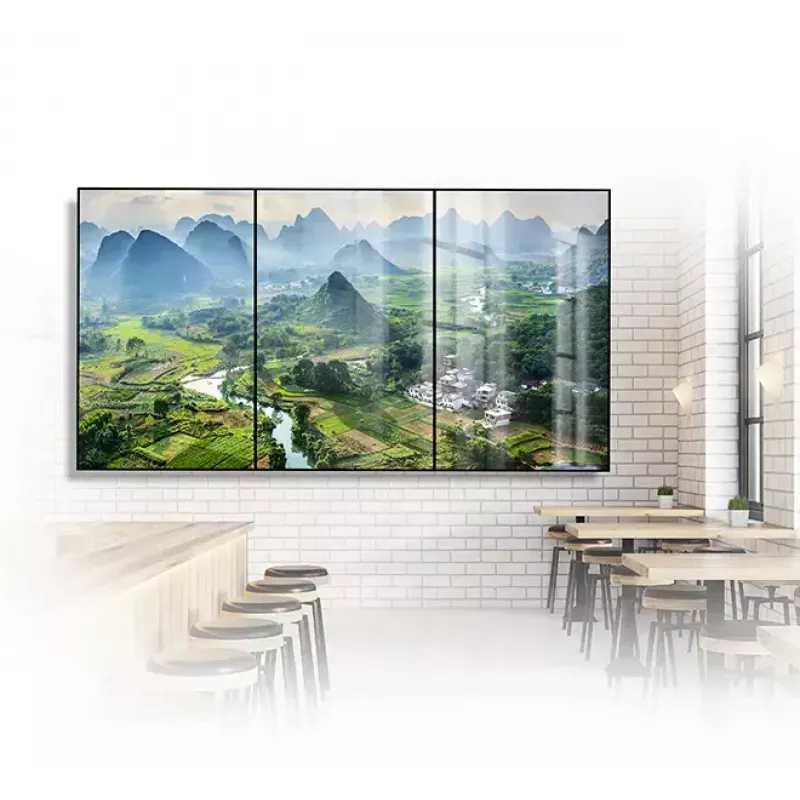

See topeltkinnitusklamber välistab vajaduse mõõta ja joondada kaht kinnitusrööbast paigaldamise ajal, vähendades paigaldusaega ja võimalikke joondusvigu. Selle eelseadistatud laius ja võtmeaugukinnitused võimaldavad kiiret positsioneerimist ja turvalist kinnitamist seintele või ühilduvatele vertikaalsetele tugisammastele. Ühilduvus BT8390 horisontaalsete rööbaste ja BT8380 vertikaalsammastega pakub paindlikkust nii seinale paigaldatavate videoseinte kui ka eraldiseisvate videoseinakonfiguratsioonide jaoks.

Sobib

• Suureformaadiliste kuvarite paigaldamiseks kahe rööpaga süsteemile
• Videoseinte kiireks paigaldamiseks BT8390 horisontaalsete rööbaste abil
• Eraldiseisvate videoseinte loomiseks koos vertikaalsete tugisammastega
• Integreerimiseks BT8390-VESA800F liidesharudega kuvarite kiireks kinnitamiseks

Peamised spetsifikatsioonid

• Kinnitusviis: Rööbas
• Materjali viimistlus: Must
• Laius (eelseadistatud vahe rööbaste vahel): 138 mm
• Sügavus seinast: 19 mm
• Kõrgus: 850 mm
• Maksimaalne soovitatav ekraani suurus: u 18,9"

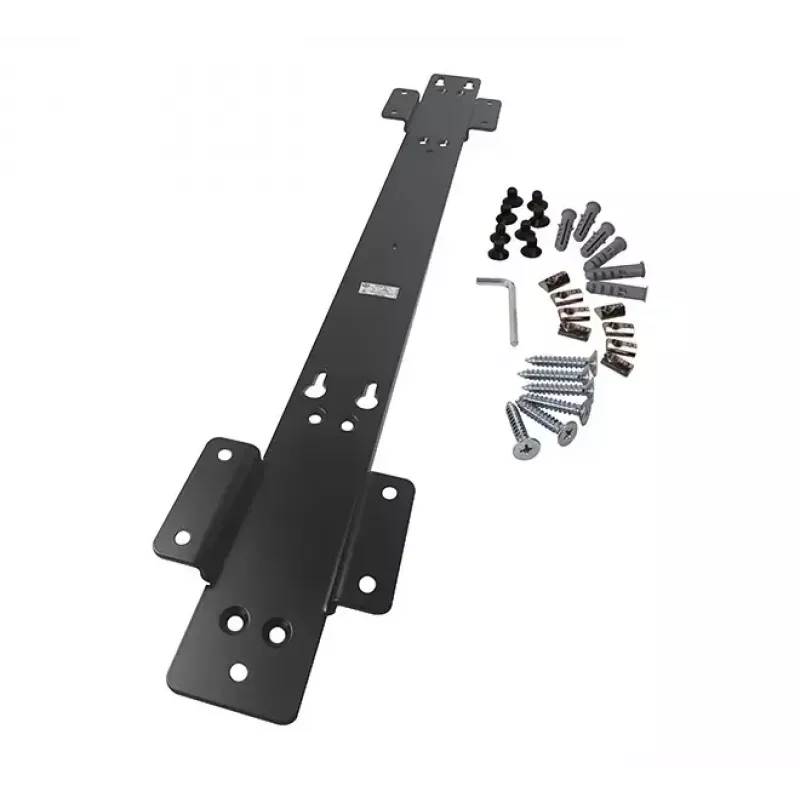

• Kinnitused: Võtmeaugukinnitused kiireks paigaldamiseks; paigaldusvahendid kaasas
• Sertifikaadid: TUV, cTUVus vastavus

Kasutamine

Paigutage topeltkinnitusklamber soovitud paigalduskõrgusele ja kinnitage see sobivale seinapinnale või vertikaalsele tugisambale kaasasolevate kinnitusdetailide abil. Riputage BT8390 horisontaalsed rööpad klambri külge võtmeaugukinnituste abil, veendudes, et rööpad on täielikult kinnitunud ja tasased. Kui rööpad on kinnitatud, paigaldage liidesharud või kuvarikinnitused rööbastele ja paigaldage kuvarid vastavalt kuvaritootja juhistele. Enne ekraanide paigaldamist veenduge, et kõik kinnitused on pingutatud ja konstruktsioon on stabiilne.

Soovitused

Kasutage ainult seintel või tugistruktuuridel, mis suudavad kanda rööbaste ja kuvarite kombineeritud kaalu; kahtluse korral konsulteerige kohapealsete konstruktsioonijuhistega. Videoseinte paigaldamisel järgige BT8390 ja kuvaritootja juhiseid joondamise ja ohutuse osas. Kontrollige regulaarselt kinnitusi ja tugesid lõdvenemise või kulumise märkide suhtes, eriti avalikes või palju kasutatavates paigaldistes.
