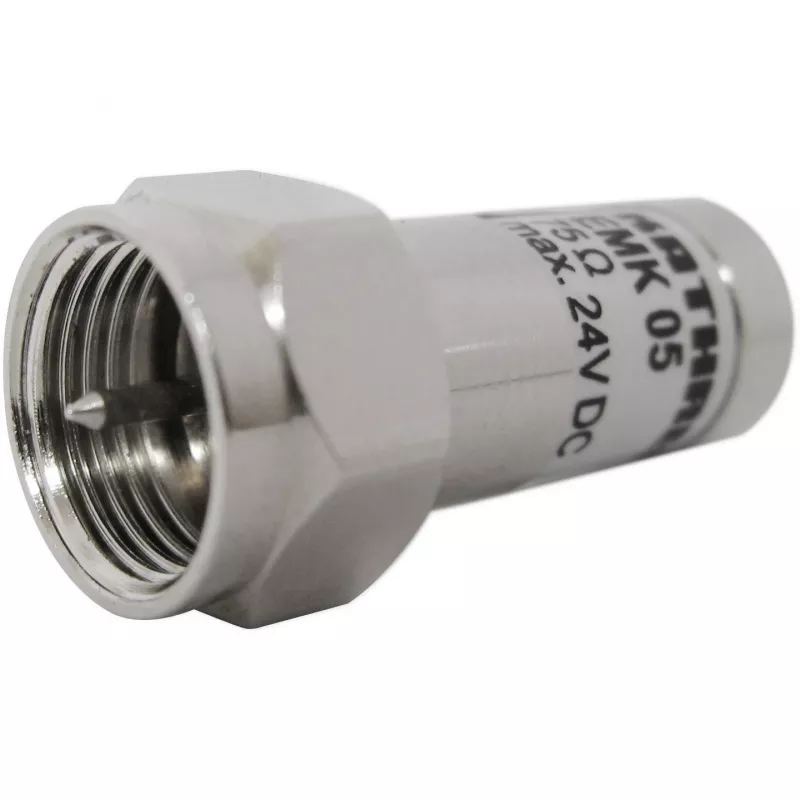

Koaksiaalpistmik F-tüüpi Kathrein EMK 05

Kathrein EMK 05 on F-tüüpi koaksiaalne lõpptakisti integreeritud DC-blokeeringuga, mõeldud 75 Ω satelliit-IF jaotus- ja üldistele koaksiaalsüsteemidele. Selle varjestustegur on suurem kui 85 dB ja see vastab varjestusklassile A, et minimeerida häireid ja säilitada signaali terviklikkus sagedusalas 5–3000 MHz. Toode tarnitakse ühe isase F-pistikuna ja on ette nähtud alalisvooluteede blokeerimiseks, sobitades samal ajal süsteemi impedantsi.

Eelised

EMK 05 ühendab lõpetamise ja alalisvoolu blokeerimise funktsioonid ühes kompaktses isases F-tüüpi pistikus, vähendades jaotusvõrkude komponentide arvu. Selle kõrge varjestustegur (>85 dB) ja A-klassi varjestus piiravad soovimatute signaalide sissetungi ja väljundit. 75 Ω impedants ja lai sagedusala (5–3000 MHz) muudavad selle sobivaks tavaliste satelliit-IF ja mitmesuguste audio/video koaksiaalrakenduste jaoks.

Sobib

Peamised spetsifikatsioonid

Kasutusjuhend

Kinnitage isane F-tüüpi EMK 05 emase F-pistikuga koaksiaalkaabli või seadme pordi külge, mis vajab lõpetamist ja alalisvoolu isoleerimist. Veenduge, et keermestatud ühendus on puhas, ja pingutage käsitsi või paigaldusjuhiste kohaselt sobiva pöördemomendiga tööriistaga. Integreeritud alalisvoolublokaator takistab alalisvoolu voolu, samal ajal kui takisti tagab 75 Ω süsteemi sobitamiseks vajaliku lõpetamise.

Soovitused

Kasutage EMK 05 seal, kus alalisvool tuleb blokeerida – näiteks pärand-toiteinjektorseadmete eraldamisel passiivsetest allavoolu komponentidest. Kontrollige mehaanilist sobivust ja seda, et süsteemi komponendid eeldavad 75 Ω lõpetamist. Ärge rakendage alalisvoolu läbi lõpetatud pordi; kui alalisvoolu jätkamine on vajalik, valige sobiv mitteblokeeriv lõpptakisti.
