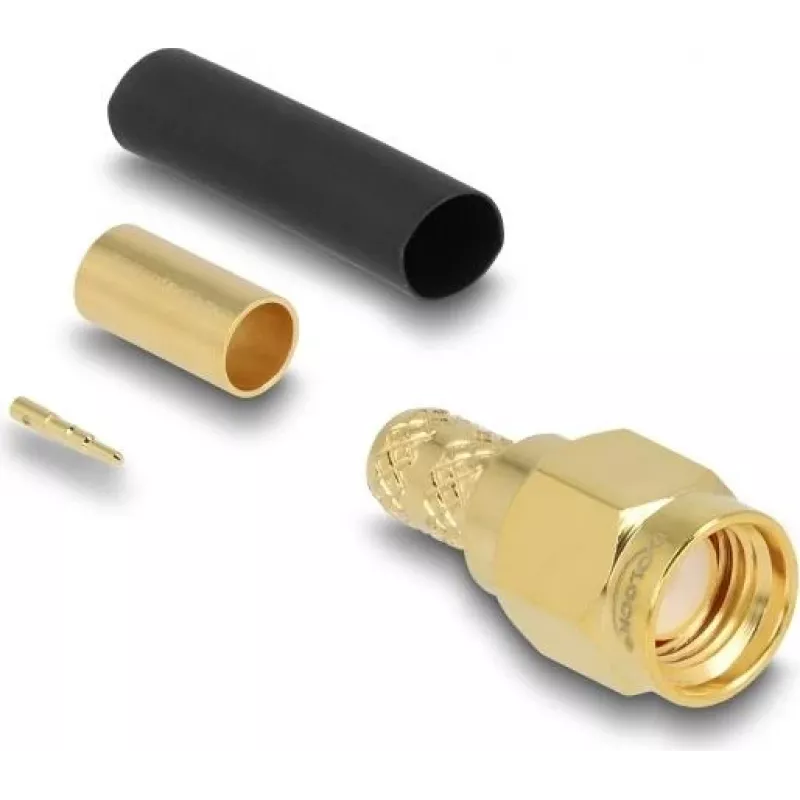

Koaksiaalne SMA pressitav pistik DELOCK LMR200 kaablile koos kahaneva ümbrisega

DELOCK SMA pressitav pistik LMR200 kaablile koos kahaneva ümbrisega on kompaktne koaksiaalpistik, mis on mõeldud LMR200 tüüpi RF koaksiaalkaablite otsastamiseks. Pistik on ette nähtud pressimiseks kaabli külge, surudes välimise hülsi punutisele ja kinnitades keskjuhi kontakti, luues mehaaniliselt stabiilse ja elektriliselt usaldusväärse SMA ühenduse, mis sobib raadio-, antenni- ja üldisteks RF-rakendusteks.

Eelised

Pistik pakub kompaktset SMA vormitegurit, mis säilitab ühtlase impedantsi ja väikese signaalikadu, kui see on korralikult paigaldatud. Pressühendus tagab kindla mehaanilise kinnituse ja usaldusväärse elektrilise kontakti kaabli punutise ja keskjuhiga. Kahanev ümbris on kaasas, et pakkuda täiendavat tõmbetugevdust, keskkonnakaitset ja paremat mehaanilist stabiilsust kaabli-pistiku üleminekukohas.

Peamised tehnilised andmed

Kasutusjuhend

Valmistage LMR200 kaabel ette, eemaldades välimise mantli, paljastades punutise ja keskjuhi selle pistikutüübi jaoks soovitatud mõõtmeteni. Libistage kaasasolev kahanev ümbris ja presshülss kaablile enne pistiku korpuse kokkupanekut. Sisestage keskjuht kontakti ja asetage punutis üle pistiku korpuse vastavalt juhistele, seejärel pressige hülss sobiva presstööriistaga, et punutis kinnitada. Kui see konkreetne variant seda nõuab, jootke või kinnitage keskne kontakt korralikult vastavalt SMA koostamise standardtavale. Lõpuks libistage kahanev ümbris üle ühenduskoha ja rakendage kuumust, et moodustada tihe kaitsekiht, mis pakub tõmbetugevdust.

Soovitused kasutamiseks

Kasutage kalibreeritud presstööriistu, mis on mõeldud LMR200 hülsside jaoks, ning kontrollige pärast koostamist elektrilist järjepidevust ja impedantsi sobivate testimisseadmetega. Järgige ESD ettevaatusabinõusid ja veenduge, et keskjuht ja punutis on enne pressimist õigesti paigutatud, et vältida signaali halvenemist. Vahetage kahanev ümbris välja, kui sellel on kahjustuste märke, et säilitada mehaaniline kaitse.

Loomulikult sisalduvad märksõnad: DELOCK SMA pressitav pistik, LMR200 kaabel, kahanev ümbris, SMA pistik, pressühendus, RF-pistik, antenniühendus.
